EWS · Державки токарные поперечные EWS для BMT · арт. 8.BMT19.05BMT45IKX60

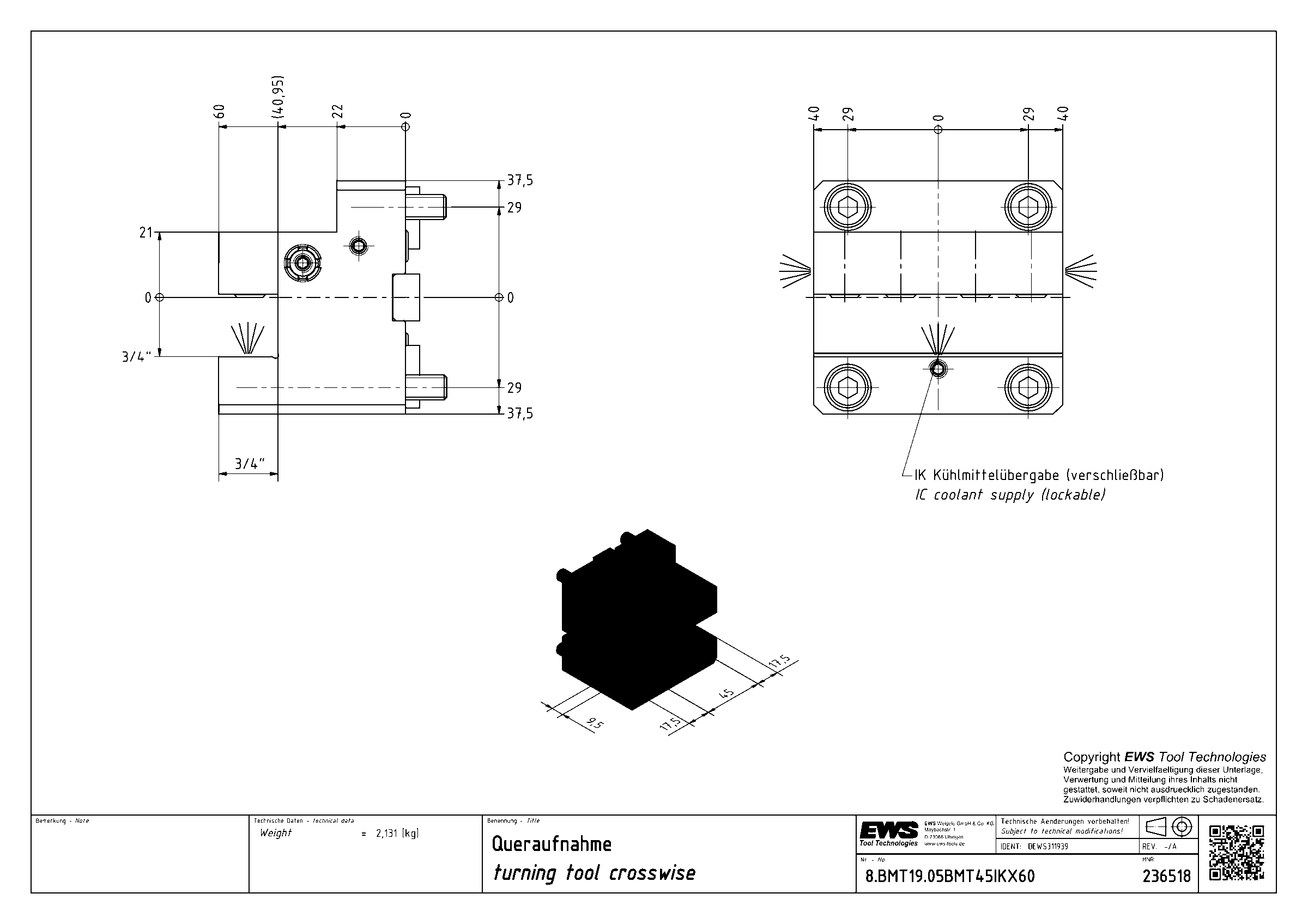

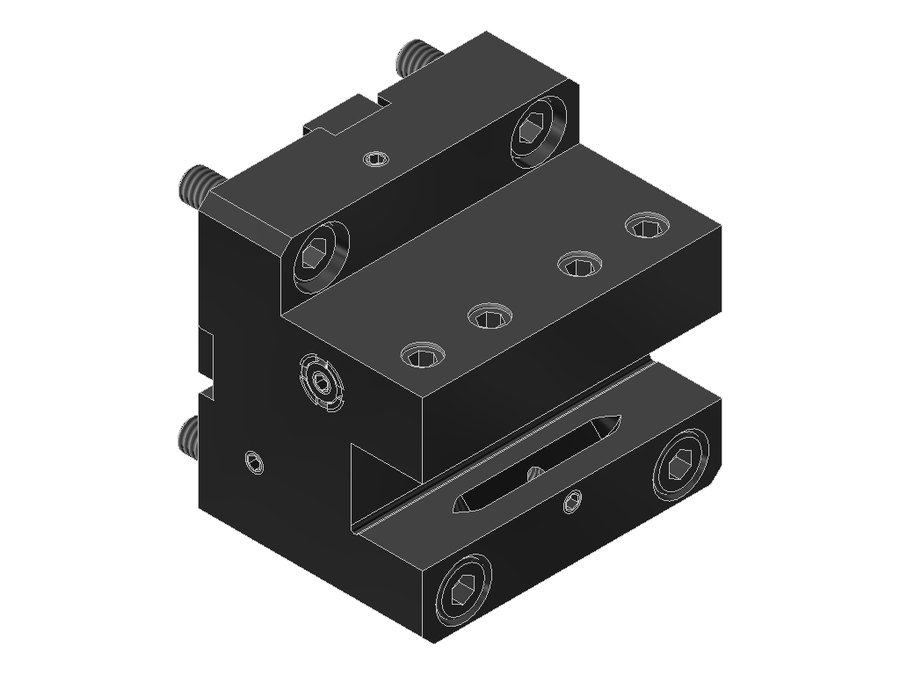

Державка токарная поперечная EWS 8.BMT19.05BMT45IKX60, BMT, сечение 19.05×19.05 мм
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Угол выхода | 90° |
| Код интерфейса станка | FLB058A4515 |
| Код интерфейса инструмента | VKT12120135 |
| Исполнение | нейтральное |
| Присоединение к станку | BMT45 |
| Присоединение инструмента | хвостовик 3/4"x3/4" |
| Функциональная длина | 40,95 мм |
| Вылет LPR | 60 мм |
| Масса | 2,131 кг |
| Высота | 75 мм |
| Общая длина | 64,6 мм |
| Ширина | 80 мм |
| Заказной номер EWS | 236518 |
| Радиальная высота | 37,5 мм |
| Радиальная ширина | 40 мм |
Другие типоразмеры серии
Державки токарные поперечные EWS для BMT — 50 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Присоединение инструмента | Присоединение к станку | Функциональная длина, мм | Вылет LPR, мм | Высота, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 8.BMT19.05BMT45IKX60 | хвостовик 3/4"x3/4" | BMT45 | 40,95 | 60 | 75 | 64,6 | Текущая |
| 8.BMT19.05BMT55X95 | хвостовик 3/4"x3/4" | BMT55 | 75 | 95 | 91 | 99,7 | |
| 8.BMT19.05LT2000V16 | хвостовик 3/4"x3/4" | BMT55 Okuma | 60 | 80 | 86 | 113,5 | |
| 8.BMT19.05LT2000V16IK | хвостовик 3/4"x3/4" | BMT55 Okuma | 60,95 | 80 | 86 | 113,5 | |
| 8.BMT19.05NZ | хвостовик 3/4"x3/4" | BMT40 DMG Mori | — | — | — | — | |
| 8.BMT19.05NZIK | хвостовик 3/4"x3/4" | BMT40 DMG Mori | 60,95 | 80 | 78 | 92,1 | |
| 8.BMT20BMT42IKX87 | хвостовик 20x20 | BMT42 DMG Mori | 65 | 85 | 75 | 95 | |
| 8.BMT20BMT45IKX60 | хвостовик 20x20 | BMT45 | 40 | 60 | 75 | 64,6 | |
| 8.BMT20BMT55IKX95 | хвостовик 20x20 | BMT55 | 75 | 95 | 91 | 99,6 | |
| 8.BMT20BMT55X95 | хвостовик 20x20 | BMT55 | 75 | 95 | 91 | 99,6 | |
| 8.BMT20DBMT42IK | хвостовик 20x20 | BMT42 DMG Mori | 65 | 85 | 75 | 95 | |
| 8.BMT20LT2000V16 | хвостовик 20x20 | BMT55 Okuma | 60 | 80 | 86 | 113,5 |
Совместимость
Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 8.BMT19.05BMT45IKX60.
Принадлежности и оснастка для настройки инструмента2
- MW-BMT-LYNX220Приспособление монтажное EWS MW-BMT-LYNX220
- UMB100Приспособление монтажное EWS UMB100, UMB100
Ключи и отвёртки1
- AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
Документы по позиции
Для этой позиции документы пока не привязаны.
