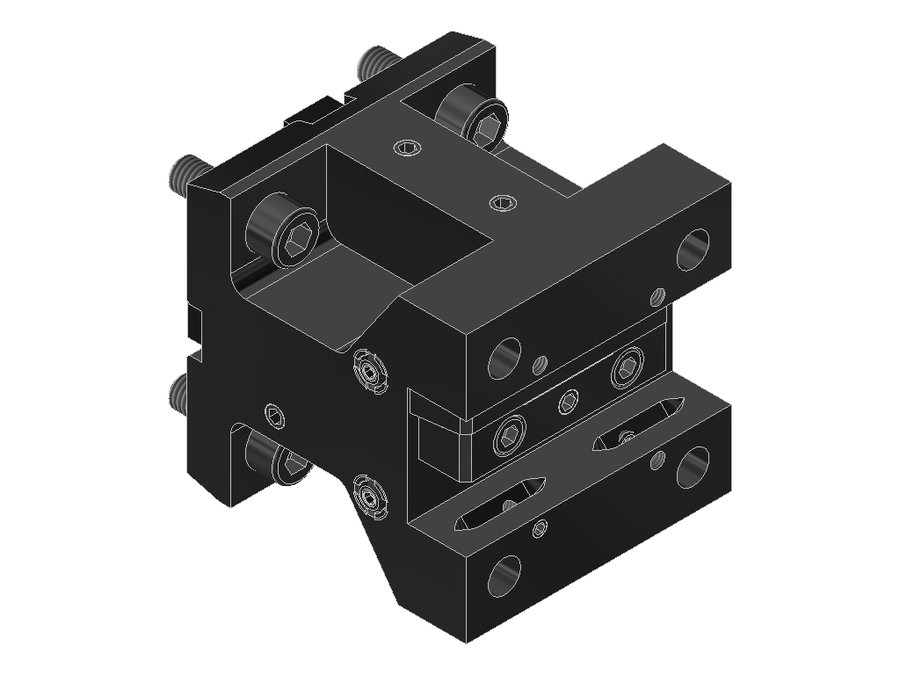

Державка токарная поперечная EWS 8.BMT20BMT55IKX95, BMT, сечение 20×20 мм
EWS · Державки токарные поперечные EWS, присоединение к станку BMT · арт. 8.BMT20BMT55IKX95

Державка токарная поперечная EWS 8.BMT20BMT55IKX95, BMT, сечение 20×20 мм

Система фиксации в гнездешпоночный паз BMT
Угол выхода90°
Код интерфейса станкаFLB064A5515
Код интерфейса инструментаVKT20200115
Исполнениенейтральное
Присоединение к станкуBMT55
Присоединение инструментахвостовик 20x20
Функциональная длина75 мм
Вылет LPR95 мм
Масса4,188 кг
Высота91 мм
Общая длина99,6 мм
Ширина90 мм
Заказной номер EWS204574
Радиальная высота45,5 мм
Радиальная ширина45 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 8.BMT20BMT55IKX95 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка поперечная левая, форма B2

Токарная державка по DIN 69880/ISO 10889, левого исполнения, для правых токарных инструментов.

Инструмент оснащён регулируемым соплом СОЖ.

Внутренний подвод СОЖ
Для режущего инструмента с дополнительным внутренним подводом СОЖ.

Технические особенности

  • Державку можно использовать для главного шпинделя и противошпинделя
  • Можно зажать один токарный инструмент
  • Прижимную планку можно переоборудовать
  • Положение режущей кромки можно менять между перевёрнутым и стандартным

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки токарные поперечные EWS, присоединение к станку BMT — 50 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение инструментаПрисоединение к станкуФункциональная длина, ммВылет LPR, ммВысота, ммОбщая длина, ммВ список
8.BMT19.05LT2000V16хвостовик 3/4"x3/4"BMT55 Okuma608086113,5
8.BMT19.05LT2000V16IKхвостовик 3/4"x3/4"BMT55 Okuma60,958086113,5
8.BMT19.05NZхвостовик 3/4"x3/4"BMT40 DMG Mori————
8.BMT19.05NZIKхвостовик 3/4"x3/4"BMT40 DMG Mori60,95807892,1
8.BMT20BMT42IKX87хвостовик 20x20BMT42 DMG Mori65857595
8.BMT20BMT45IKX60хвостовик 20x20BMT4540607564,6
8.BMT20BMT55IKX95хвостовик 20x20BMT5575959199,6Текущая
8.BMT20BMT55X95хвостовик 20x20BMT5575959199,6
8.BMT20DBMT42IKхвостовик 20x20BMT42 DMG Mori65857595
8.BMT20LT2000V16хвостовик 20x20BMT55 Okuma608086113,5
8.BMT20LT2000V16IKхвостовик 20x20BMT55 Okuma608086113,5
8.BMT20NZхвостовик 20x20BMT40 DMG Mori60807892,1

Совместимость

Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 8.BMT20BMT55IKX95.

Принадлежности и оснастка для настройки инструмента2

  • MW-BMT-P2000Приспособление монтажное EWS MW-BMT-P2000
  • UMB100Приспособление монтажное EWS UMB100

Ключи и отвёртки1

  • AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
