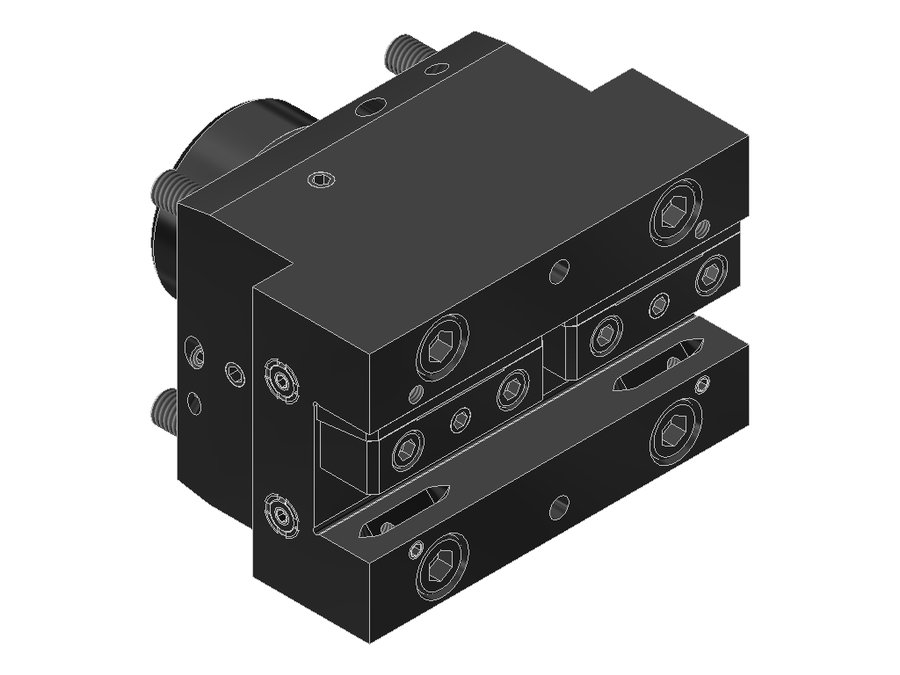

Державка токарная поперечная EWS 8.BMT19.05LT2000V16IK, BMT, сечение 19,05×19,05 мм
EWS · Державки токарные поперечные EWS, присоединение к станку BMT · арт. 8.BMT19.05LT2000V16IK

Державка токарная поперечная EWS 8.BMT19.05LT2000V16IK, BMT, сечение 19,05×19,05 мм

Система фиксации в гнездешпоночный паз BMT (регулируемый)
Угол выхода90°
Код интерфейса станкаFLB065A5515
Код интерфейса инструментаVKT12120135
Исполнениенейтральное
Присоединение к станкуBMT55 Okuma
Присоединение инструментахвостовик 3/4"x3/4"
Функциональная длина60,95 мм
Вылет LPR80 мм
Масса6,068 кг
Высота86 мм
Общая длина113,5 мм
Ширина130 мм
Заказной номер EWS238885
Радиальная высота43 мм
Радиальная ширина65 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 8.BMT19.05LT2000V16IK в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка поперечная левая, форма B2

Токарная державка по DIN 69880/ISO 10889, левого исполнения, для правых токарных инструментов.

Инструмент оснащён регулируемым соплом СОЖ.

Внутренний подвод СОЖ
Для режущего инструмента с дополнительным внутренним подводом СОЖ.

Технические особенности

  • Державку можно использовать для главного шпинделя и противошпинделя
  • Одновременно можно зажать два инструмента
  • Прижимные планки можно переоборудовать
  • Положение режущей кромки можно менять между перевёрнутым и стандартным

Материалы

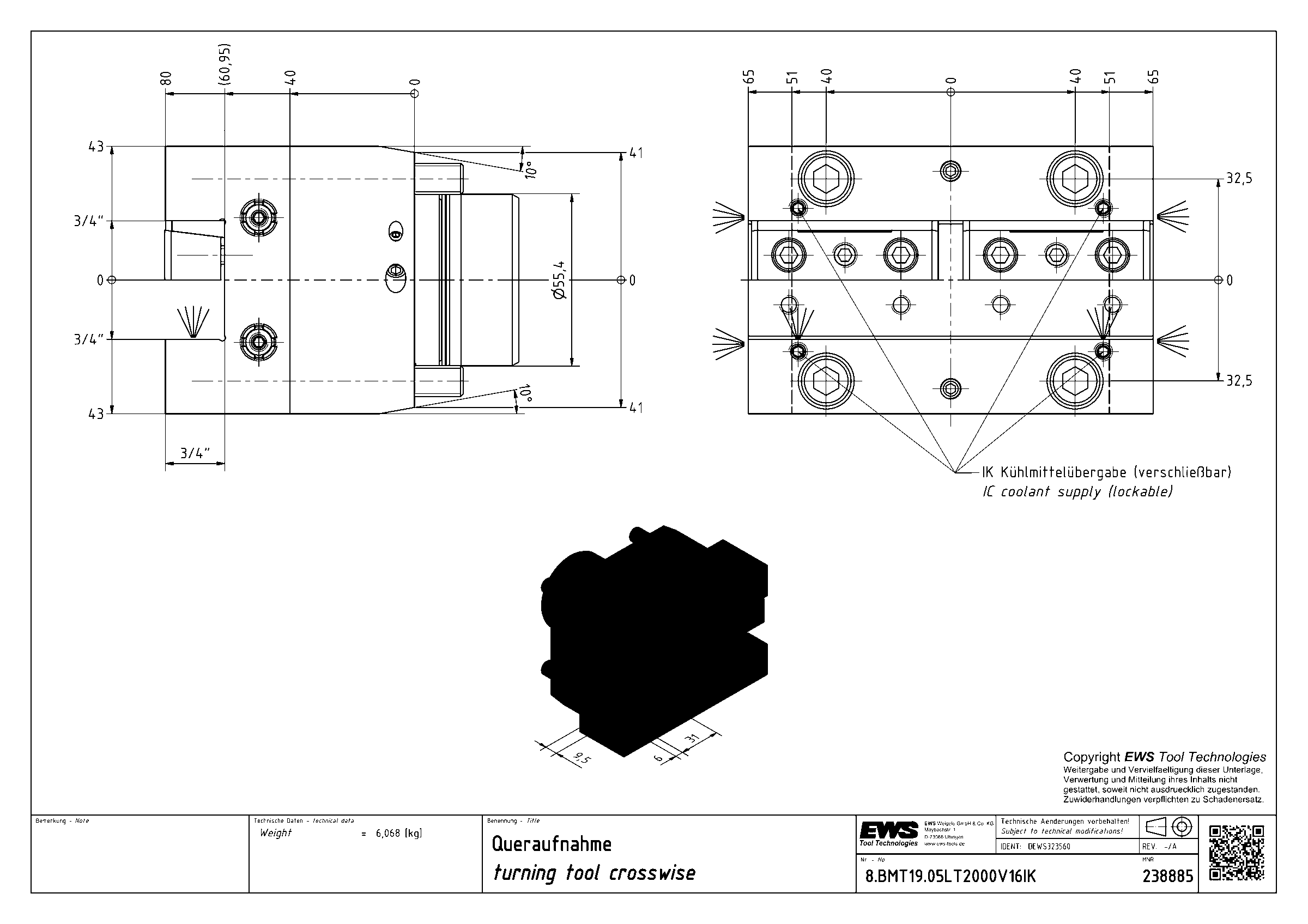

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки токарные поперечные EWS, присоединение к станку BMT — 50 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение инструментаПрисоединение к станкуФункциональная длина, ммВылет LPR, ммВысота, ммОбщая длина, ммВ список
8.BMT19.05BMT45IKX60хвостовик 3/4"x3/4"BMT4540,95607564,6
8.BMT19.05BMT55X95хвостовик 3/4"x3/4"BMT5575959199,7
8.BMT19.05LT2000V16хвостовик 3/4"x3/4"BMT55 Okuma608086113,5
8.BMT19.05LT2000V16IKхвостовик 3/4"x3/4"BMT55 Okuma60,958086113,5Текущая
8.BMT19.05NZхвостовик 3/4"x3/4"BMT40 DMG Mori————
8.BMT19.05NZIKхвостовик 3/4"x3/4"BMT40 DMG Mori60,95807892,1
8.BMT20BMT42IKX87хвостовик 20x20BMT42 DMG Mori65857595
8.BMT20BMT45IKX60хвостовик 20x20BMT4540607564,6
8.BMT20BMT55IKX95хвостовик 20x20BMT5575959199,6
8.BMT20BMT55X95хвостовик 20x20BMT5575959199,6
8.BMT20DBMT42IKхвостовик 20x20BMT42 DMG Mori65857595
8.BMT20LT2000V16хвостовик 20x20BMT55 Okuma608086113,5

Совместимость

Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 8.BMT19.05LT2000V16IK.

Ключи и отвёртки1

  • AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx

Документы по позиции

Для этой позиции документы пока не привязаны.
