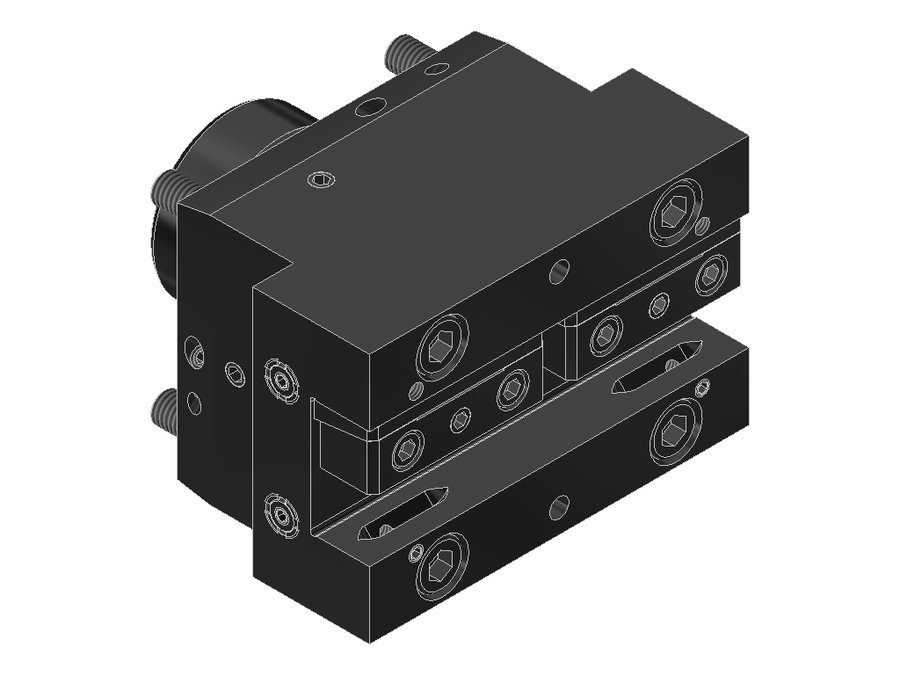

Державка токарная поперечная EWS 8.BMT20LT2000V16IK, BMT, сечение 20×20 мм
EWS · Державки токарные поперечные EWS, присоединение к станку BMT · арт. 8.BMT20LT2000V16IK

Державка токарная поперечная EWS 8.BMT20LT2000V16IK, BMT, сечение 20×20 мм

Система фиксации в гнездешпоночный паз BMT (регулируемый)
Угол выхода90°
Код интерфейса станкаFLB065A5515
Код интерфейса инструментаVKT20200115
Исполнениенейтральное
Присоединение к станкуBMT55 Okuma
Присоединение инструментахвостовик 20x20
Функциональная длина60 мм
Вылет LPR80 мм
Масса6,014 кг
Высота86 мм
Общая длина113,5 мм
Ширина130 мм
Заказной номер EWS239298
Радиальная высота43 мм
Радиальная ширина65 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 8.BMT20LT2000V16IK в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка поперечная левая, форма B2

Токарная державка по DIN 69880/ISO 10889, левого исполнения, для правых токарных инструментов.

Инструмент оснащён регулируемым соплом СОЖ.

Внутренний подвод СОЖ
Для режущего инструмента с дополнительным внутренним подводом СОЖ.

Технические особенности

  • Державку можно использовать для главного шпинделя и противошпинделя
  • Одновременно можно зажать два инструмента
  • Прижимные планки можно переоборудовать
  • Положение режущей кромки можно менять между перевёрнутым и стандартным

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки токарные поперечные EWS, присоединение к станку BMT — 50 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение инструментаПрисоединение к станкуФункциональная длина, ммВылет LPR, ммВысота, ммОбщая длина, ммВ список
8.BMT20BMT42IKX87хвостовик 20x20BMT42 DMG Mori65857595
8.BMT20BMT45IKX60хвостовик 20x20BMT4540607564,6
8.BMT20BMT55IKX95хвостовик 20x20BMT5575959199,6
8.BMT20BMT55X95хвостовик 20x20BMT5575959199,6
8.BMT20DBMT42IKхвостовик 20x20BMT42 DMG Mori65857595
8.BMT20LT2000V16хвостовик 20x20BMT55 Okuma608086113,5
8.BMT20LT2000V16IKхвостовик 20x20BMT55 Okuma608086113,5Текущая
8.BMT20NZхвостовик 20x20BMT40 DMG Mori60807892,1
8.BMT20NZIKхвостовик 20x20BMT40 DMG Mori60807892,1
8.BMT25.4LB2000IKхвостовик 1"x1"BMT60B Okuma44,6709585
8.BMT25.4NLхвостовик 1"x1"BMT60 DMG Mori75100108115
8.BMT25.4NLIKхвостовик 1"x1"BMT60 DMG Mori74,6100108115

Совместимость

Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 8.BMT20LT2000V16IK.

Ключи и отвёртки1

  • AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
