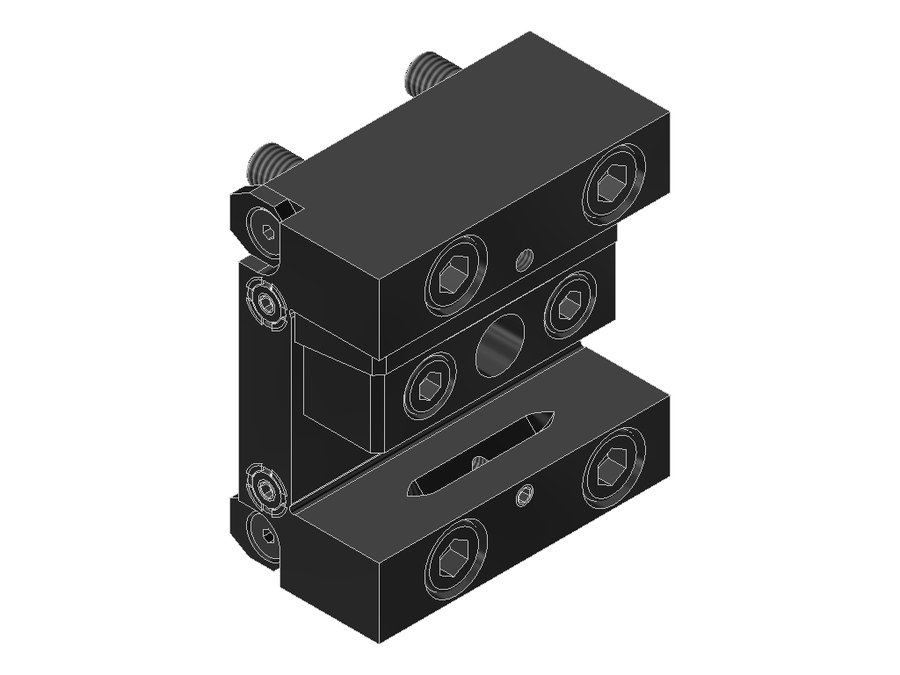

Державка токарная поперечная EWS 8.BMT25LB2000IK-STAT, BMT, сечение 25×25 мм
EWS · Державки токарные поперечные EWS, присоединение к станку BMT · арт. 8.BMT25LB2000IK-STAT

Державка токарная поперечная EWS 8.BMT25LB2000IK-STAT, BMT, сечение 25×25 мм

Система фиксации в гнездешпоночный паз BMT
Угол выхода90°
Код интерфейса станкаFLB070A0015
Код интерфейса инструментаVKT25250115
Исполнениелевое
Присоединение к станкуBMT45x70
Присоединение инструментахвостовик 25x25
Функциональная длина15 мм
Вылет LPR40 мм
Масса1,702 кг
Высота90 мм
Общая длина45,5 мм
Ширина83 мм
Заказной номер EWS214103
Радиальная высота45 мм
Радиальная ширина76 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 8.BMT25LB2000IK-STAT в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

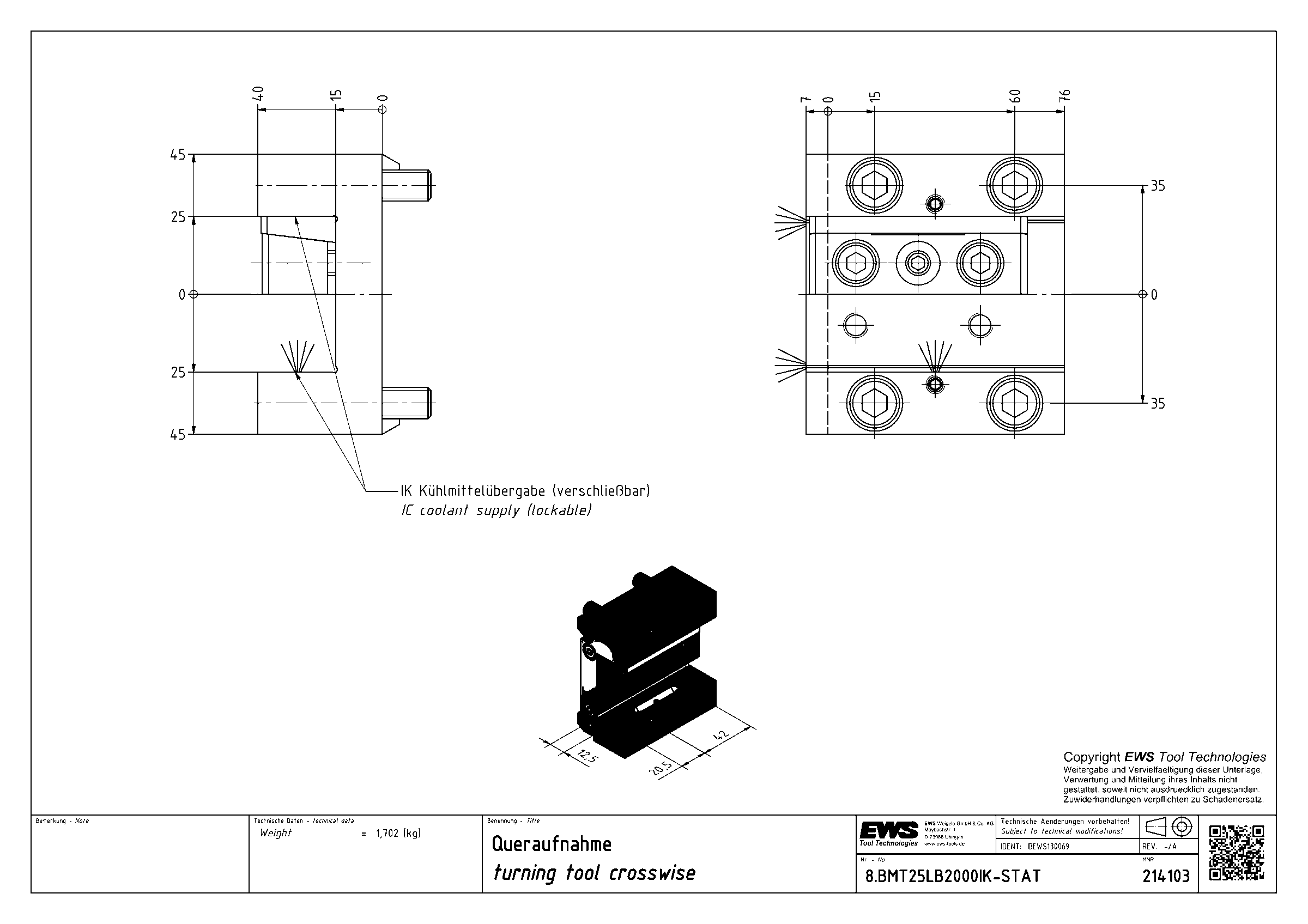

Державка поперечная левая, форма B2

Токарная державка по DIN 69880/ISO 10889, левого исполнения, для правых токарных инструментов.

Инструмент оснащён регулируемым соплом СОЖ.

Внутренний подвод СОЖ
Для режущего инструмента с дополнительным внутренним подводом СОЖ.

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки токарные поперечные EWS, присоединение к станку BMT — 50 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение инструментаПрисоединение к станкуФункциональная длина, ммВылет LPR, ммВысота, ммОбщая длина, ммВ список
8.BMT25DNLхвостовик 25x25BMT60 DMG Mori75100108115
8.BMT25DQSM200IKхвостовик 25x25BMT68 Mazak739894122
8.BMT25FRZ20хвостовик 25x25BMT39x76 SMEC457010075
8.BMT25LB15IKхвостовик 25x25BMT45x80255010255
8.BMT25LB2000хвостовик 25x25BMT60B Okuma45709585
8.BMT25LB2000IKхвостовик 25x25BMT60B Okuma45709585
8.BMT25LB2000IK-STATхвостовик 25x25BMT45x7015409045,5Текущая
8.BMT25LT3000V16хвостовик 25x25BMT60B Okuma8010595120
8.BMT25LT3000V16IKхвостовик 25x25BMT60B Okuma8010595110,5
8.BMT25MW400IKV12хвостовик 25x25—8511098118
8.BMT25NLхвостовик 25x25BMT60 DMG Mori75100108115
8.BMT25NLIKхвостовик 25x25BMT60 DMG Mori75100108115

Совместимость

Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 8.BMT25LB2000IK-STAT.

Ключи и отвёртки1

  • AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx

Документы по позиции

Для этой позиции документы пока не привязаны.
