EWS · Державки токарные поперечные EWS для BMT · арт. 8.BMT25DNL

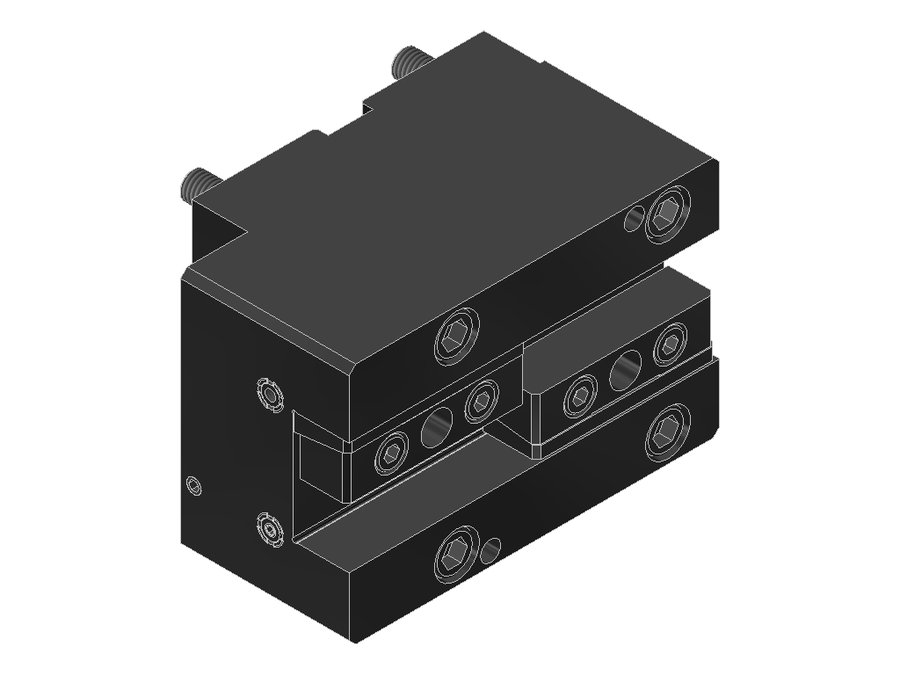

Державка токарная поперечная EWS 8.BMT25DNL, BMT, сечение 25×25 мм
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Угол выхода | 90° |
| Код интерфейса станка | FLB084B6015 |
| Код интерфейса инструмента | VKT25250115 |
| Исполнение | нейтральное |
| Присоединение к станку | BMT60 DMG Mori |
| Присоединение инструмента | хвостовик 25x25 |
| Функциональная длина | 75 мм |
| Вылет LPR | 100 мм |
| Масса | 11,946 кг |
| Высота | 108 мм |
| Общая длина | 115 мм |
| Ширина | 165 мм |
| Заказной номер EWS | 182873 |
| Радиальная высота | 54 мм |
| Радиальная ширина | 95 мм |
Другие типоразмеры серии
Державки токарные поперечные EWS для BMT — 50 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Присоединение инструмента | Присоединение к станку | Функциональная длина, мм | Вылет LPR, мм | Высота, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 8.BMT25BMT45IKX70 | хвостовик 25x25 | BMT45 | 45 | 70 | 80 | 74,6 | |
| 8.BMT25BMT65X95B1=115 | хвостовик 25x25 | BMT65 | 70 | 95 | 97 | 100 | |
| 8.BMT25BMT75IKX122 | хвостовик 25x25 | BMT75 | 97 | 122 | 112 | 126,9 | |
| 8.BMT25BMT75X122 | хвостовик 25x25 | BMT75 | 97 | 122 | 112 | 126,9 | |
| 8.BMT25DLB2000 | хвостовик 25x25 | BMT60B Okuma | 45 | 70 | 95 | 85 | |
| 8.BMT25DLT3000V16 | хвостовик 25x25 | BMT60B Okuma | 80 | 105 | 95 | 120 | |
| 8.BMT25DNL | хвостовик 25x25 | BMT60 DMG Mori | 75 | 100 | 108 | 115 | Текущая |
| 8.BMT25DQSM200IK | хвостовик 25x25 | BMT68 Mazak | 73 | 98 | 94 | 122 | |
| 8.BMT25FRZ20 | хвостовик 25x25 | BMT39x76 SMEC | 45 | 70 | 100 | 75 | |
| 8.BMT25LB15IK | хвостовик 25x25 | BMT45x80 | 25 | 50 | 102 | 55 | |
| 8.BMT25LB2000 | хвостовик 25x25 | BMT60B Okuma | 45 | 70 | 95 | 85 | |
| 8.BMT25LB2000IK | хвостовик 25x25 | BMT60B Okuma | 45 | 70 | 95 | 85 |
Совместимость
Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 8.BMT25DNL.
Ключи и отвёртки1
- AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
