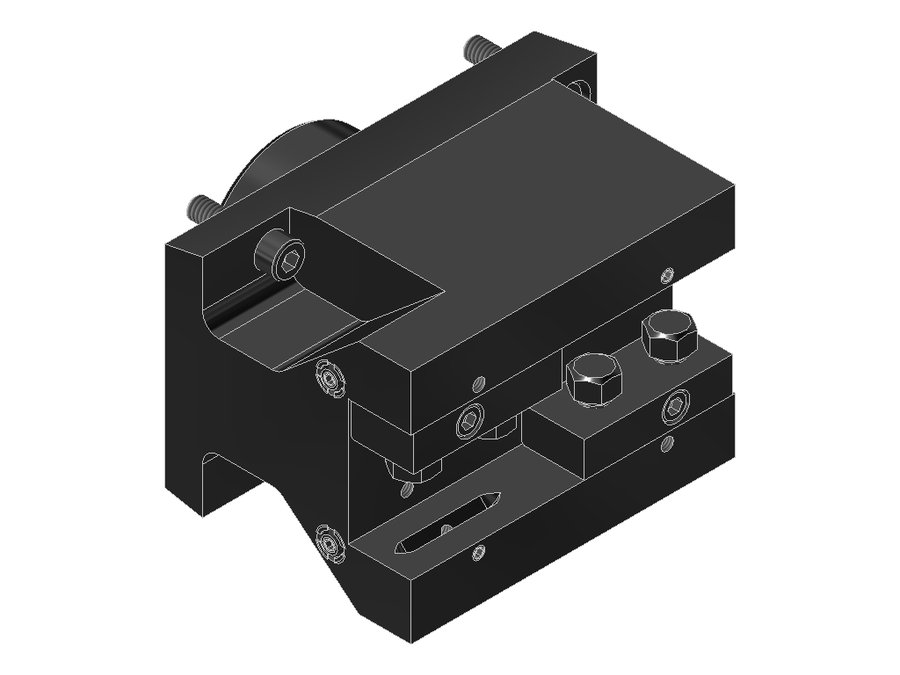

Державка токарная поперечная EWS 8.BMT25DQSM200IK, BMT, сечение 25×25 мм
EWS · Державки токарные поперечные EWS для BMT · арт. 8.BMT25DQSM200IK

Державка токарная поперечная EWS 8.BMT25DQSM200IK, BMT, сечение 25×25 мм

Система фиксации в гнездешпоночный паз BMT
Угол выхода90°
Код интерфейса станкаFLB068B6815
Код интерфейса инструментаVKT25250115
Исполнениенейтральное
Присоединение к станкуBMT68 Mazak
Присоединение инструментахвостовик 25x25
Функциональная длина73 мм
Вылет LPR98 мм
Масса9,35 кг
Высота94 мм
Общая длина122 мм
Ширина147 мм
Заказной номер EWS204391
Радиальная высота47 мм
Радиальная ширина75 мм

Другие типоразмеры серии

Державки токарные поперечные EWS для BMT — 50 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение инструментаПрисоединение к станкуФункциональная длина, ммВылет LPR, ммВысота, ммОбщая длина, ммВ список
8.BMT25BMT65X95B1=115хвостовик 25x25BMT65709597100
8.BMT25BMT75IKX122хвостовик 25x25BMT7597122112126,9
8.BMT25BMT75X122хвостовик 25x25BMT7597122112126,9
8.BMT25DLB2000хвостовик 25x25BMT60B Okuma45709585
8.BMT25DLT3000V16хвостовик 25x25BMT60B Okuma8010595120
8.BMT25DNLхвостовик 25x25BMT60 DMG Mori75100108115
8.BMT25DQSM200IKхвостовик 25x25BMT68 Mazak739894122Текущая
8.BMT25FRZ20хвостовик 25x25BMT39x76 SMEC457010075
8.BMT25LB15IKхвостовик 25x25BMT45x80255010255
8.BMT25LB2000хвостовик 25x25BMT60B Okuma45709585
8.BMT25LB2000IKхвостовик 25x25BMT60B Okuma45709585
8.BMT25LB2000IK-STATхвостовик 25x25BMT45x7015409045,5
Показать ещё · всего в серии 50

Совместимость

Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 8.BMT25DQSM200IK.

Ключи и отвёртки1

  • AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
