EWS · Державки токарные поперечные EWS для BMT · арт. 8.BMT32BMT75X143

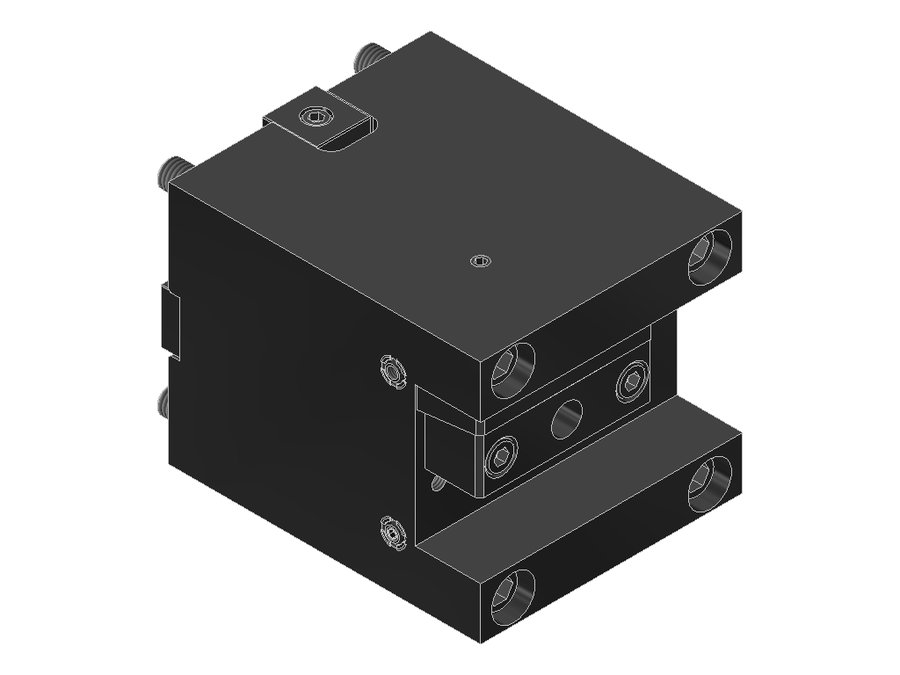

Державка токарная поперечная EWS 8.BMT32BMT75X143, BMT, сечение 32×32 мм
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Угол выхода | 90° |
| Код интерфейса станка | FLB090A7515 |
| Код интерфейса инструмента | VKT32320115 |
| Исполнение | левое |
| Присоединение к станку | BMT75 |
| Присоединение инструмента | хвостовик 32x32 |
| Функциональная длина | 113 мм |
| Вылет LPR | 143 мм |
| Масса | 13,405 кг |
| Высота | 112 мм |
| Общая длина | 147,9 мм |
| Ширина | 120 мм |
| Заказной номер EWS | S02817 |
| Радиальная высота | 56 мм |
| Радиальная ширина | 60 мм |
Другие типоразмеры серии
Державки токарные поперечные EWS для BMT — 50 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Присоединение инструмента | Присоединение к станку | Функциональная длина, мм | Вылет LPR, мм | Высота, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 8.BMT25P2100IK-STAT | хвостовик 25x25 | BMT55x80 DN Solutions | 25 | 50 | 102 | 55 | |
| 8.BMT25QSM200 | хвостовик 25x25 | BMT68 Mazak | 73 | 98 | 94 | 122 | |
| 8.BMT25QSM200-STAT | хвостовик 25x25 | BMT60x84 Mazak | 38 | 63 | 104 | 71 | |
| 8.BMT25QSM200IK | хвостовик 25x25 | BMT68 Mazak | 73 | 98 | 94 | 122 | |
| 8.BMT25QSM350 | хвостовик 25x25 | BMT80 Mazak | 98 | 123 | 96 | 150 | |
| 8.BMT25TS4000V15 | хвостовик 25x25 | BMT55F Takisawa | 85 | 110 | 95 | 125 | |
| 8.BMT25VL2 | хвостовик 25x25 | BMT55 | 70 | 95 | 94 | 99,6 | |
| 8.BMT32BMT75IKX60 | хвостовик 32x32 | BMT75 | 30 | 60 | 112 | 64,9 | |
| 8.BMT32BMT75IKX143 | хвостовик 32x32 | BMT75 | 113 | 143 | 112 | 147,9 | |
| 8.BMT32BMT75X143 | хвостовик 32x32 | BMT75 | 113 | 143 | 112 | 147,9 | Текущая |
| 8.BMT32HT850 | хвостовик 32x32 | BMT85 | 45 | 77 | 130 | 82 | |
| 8.BMT32SL603 | хвостовик 32x32 | BMT95x124 DMG Mori | 30 | 60 | 150 | 92 |
Совместимость
Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 8.BMT32BMT75X143.
Принадлежности и оснастка для настройки инструмента2
- MW-BMT-V550Приспособление монтажное EWS MW-BMT-V550, MW-BMT-V550
- UMB100Приспособление монтажное EWS UMB100, UMB100
Ключи и отвёртки1
- AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
