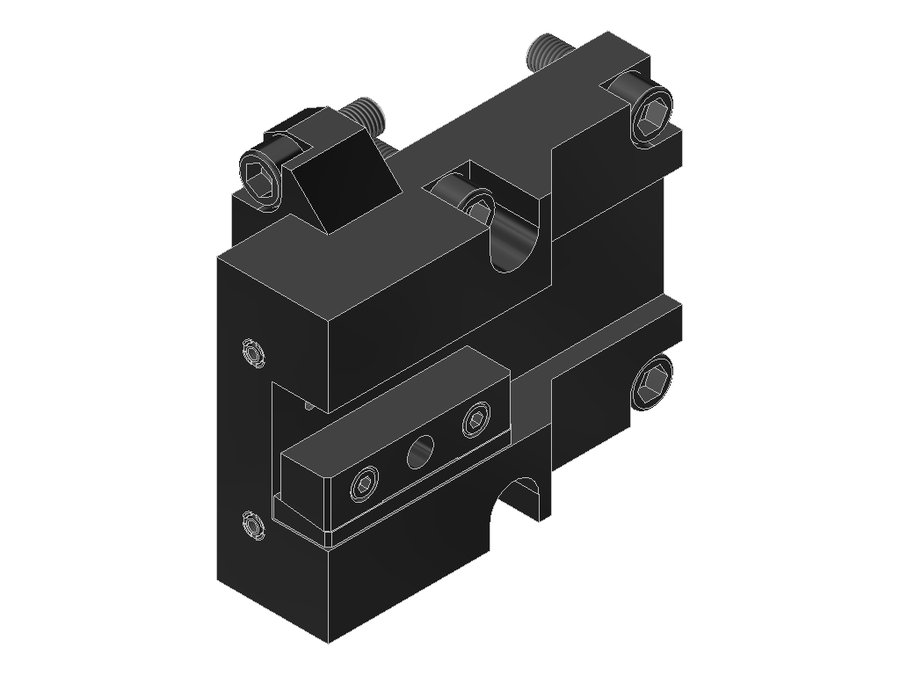

Державка токарная поперечная EWS 8.BMT32SL603, BMT, сечение 32×32 мм
EWS · Державки токарные поперечные EWS для BMT · арт. 8.BMT32SL603

Державка токарная поперечная EWS 8.BMT32SL603, BMT, сечение 32×32 мм

Система фиксации в гнездешпоночный паз BMT
Угол выхода90°
Код интерфейса станкаFLB124A0015
Код интерфейса инструментаVKT32320115
Исполнениелевое
Присоединение к станкуBMT95x124 DMG Mori
Присоединение инструментахвостовик 32x32
Функциональная длина30 мм
Вылет LPR60 мм
Масса13,21 кг
Высота150 мм
Общая длина92 мм
Ширина210 мм
Заказной номер EWS138184
Радиальная высота75 мм
Радиальная ширина130 мм

Другие типоразмеры серии

Державки токарные поперечные EWS для BMT — 50 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение инструментаПрисоединение к станкуФункциональная длина, ммВылет LPR, ммВысота, ммОбщая длина, ммВ список
8.BMT25P2100IK-STATхвостовик 25x25BMT55x80 DN Solutions255010255
8.BMT25QSM200хвостовик 25x25BMT68 Mazak739894122
8.BMT25QSM200-STATхвостовик 25x25BMT60x84 Mazak386310471
8.BMT25QSM200IKхвостовик 25x25BMT68 Mazak739894122
8.BMT25QSM350хвостовик 25x25BMT80 Mazak9812396150
8.BMT25TS4000V15хвостовик 25x25BMT55F Takisawa8511095125
8.BMT25VL2хвостовик 25x25BMT5570959499,6
8.BMT32BMT75IKX60хвостовик 32x32BMT75306011264,9
8.BMT32BMT75IKX143хвостовик 32x32BMT75113143112147,9
8.BMT32BMT75X143хвостовик 32x32BMT75113143112147,9
8.BMT32HT850хвостовик 32x32BMT85457713082
8.BMT32SL603хвостовик 32x32BMT95x124 DMG Mori306015092Текущая
Показать ещё · всего в серии 50

Совместимость

Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 8.BMT32SL603.

Ключи и отвёртки1

  • AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
