EWS · Головки приводные радиальные сверлильно-фрезерные со смещением EWS для VDI · арт. 80.2525E332RLIM#01

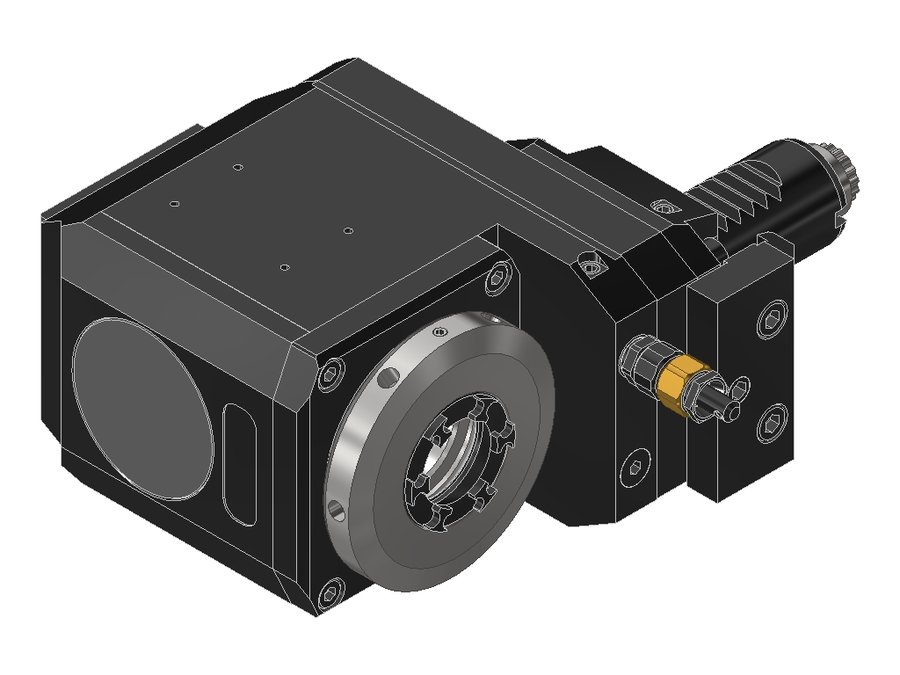

Головка приводная радиальная сверлильно-фрезерная со смещением EWS 80.2525E332RLIM#01, хвостовик Ø25, под цанги ER25 (Ø2–16 мм), код 250 430E
| Система фиксации в гнезде | зажимная планка |
|---|---|
| Код интерфейса станка | ZYV02500115 |
| Код интерфейса инструмента | SZD02500295 |
| Размер цанги | ER25 |
| Подвод СОЖ | наружный |
| Привод | DIN 5480 |
| Диаметр хвостовика | 25 мм |
| Исполнение | правое |
| Присоединение к станку | VDI25 |
| Присоединение инструмента | цанга ER25 |
| Функциональная длина | 75 мм |
| Вылет LPR | 108,5 мм |
| Масса | 4,305 кг |
| Высота | 68 мм |
| Общая длина | 165,5 мм |
| Ширина | 117,5 мм |
| Заказной номер EWS | 226521 |
| Радиальная высота | 34 мм |
| Радиальная ширина | 85,5 мм |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 8000 об/мин |
| Макс. крутящий момент | 25 Н·м |
| Функциональная ширина | 18 мм |
Другие типоразмеры серии
Головки приводные радиальные сверлильно-фрезерные со смещением EWS для VDI — 224 позиции серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 80.60V5KRLB45L | 60 | VDI60 | EWS Varia V5 | 120 | 173 | 302 | |
| 80.60V55482R | 60 | VDI60 | EWS Varia V5 | 113 | 165 | 273 | |
| 80.60V55482RI1 | 60 | VDI60 | EWS Varia V5 | 113 | 165 | 273 | |
| 80.60V55482RIKI1 | 60 | VDI60 | EWS Varia V5 | 113 | 165 | 273 | |
| 80.2020TOEMR | 20 | VDI20 | цанга ER20 | 54 | 77 | 121 | |
| 80.2525E332RLIKDIM | 25 | VDI25 | цанга ER25 | 75 | 108,5 | 165,5 | |
| 80.2525E332RLIM#01 | 25 | VDI25 | цанга ER25 | 75 | 108,5 | 165,5 | Текущая |
| 80.2525G200RLIKDVIM#01 | 25 | VDI25 | цанга ER25 | 70 | 103,5 | 162 | |
| 80.2525G200RLIKDWIM#01 | 25 | VDI25 | цанга ER25 | 70 | 103,5 | 162 | |
| 80.2525G200RLVIM#01 | 25 | VDI25 | цанга ER25 | 70 | 103,5 | 162 | |
| 80.2525G200RLWIM#01 | 25 | VDI25 | цанга ER25 | 70 | 103,5 | 162 | |
| 80.2525L5480RLIKDIM | 25 | VDI25 | цанга ER25 | 75 | 108,5 | 165,5 |
Совместимость
Связанные позиции по данным производителя — 6 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 80.2525E332RLIM#01.
Ключи и отвёртки3
- 225AXКлюч для зажимной гайки EWS 225AX
- DIN1810 B - 58X62Ключ крючковый с носиком DIN 1810 EWS DIN1810 B - 58X62
- ER25IMНабор ключей EWS ER25IM, для ER25, вкладная гайка
Принадлежности и оснастка для настройки инструмента2
- MW-VDI25V+WПриспособление монтажное EWS MW-VDI25V+W, MW-VDI25V+W
- UMB100Приспособление монтажное EWS UMB100, UMB100
Гайки цанговые1
- 125AXГайка зажимная внутренняя ER (IM) EWS 125AX
