EWS · Головки приводные радиальные сверлильно-фрезерные со смещением EWS для VDI · арт. 80.60V55482RI1

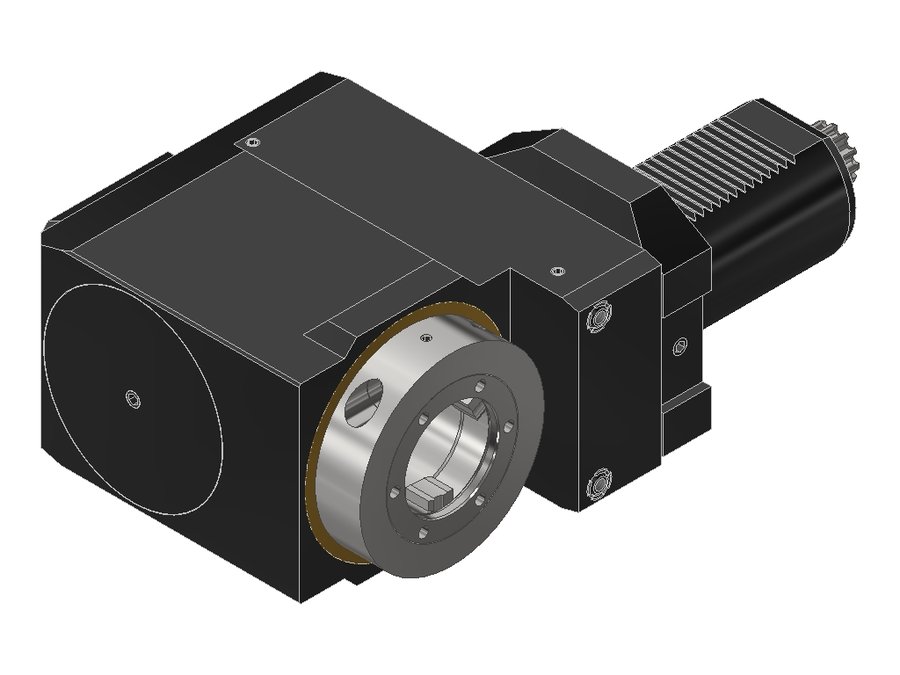

Головка приводная радиальная сверлильно-фрезерная со смещением EWS 80.60V55482RI1, хвостовик Ø60, EWS - Varia V5- адаптер
| Система фиксации в гнезде | штифт (планка) |
|---|---|
| Код интерфейса станка | ZYV06000115 |
| Код интерфейса инструмента | EWC00500195 |
| Подвод СОЖ | наружный |
| Привод | DIN 5482 |
| Диаметр хвостовика | 60 мм |
| Исполнение | правое |
| Присоединение к станку | VDI60 |
| Присоединение инструмента | EWS Varia V5 |
| Функциональная длина | 113 мм |
| Вылет LPR | 165 мм |
| Масса | 14,937 кг |
| Высота | 104 мм |
| Общая длина | 273 мм |
| Ширина | 177 мм |
| Заказной номер EWS | 207904 |
| Радиальная высота | 52 мм |
| Радиальная ширина | 130 мм |
| Передаточное отношение | 1:2 |
| Макс. частота вращения | 3000 об/мин |
| Система EWS Varia | EWS Varia V5 |
| Макс. крутящий момент | 160 Н·м |
| Функциональная ширина | 36 мм |
Другие типоразмеры серии
Головки приводные радиальные сверлильно-фрезерные со смещением EWS для VDI — 224 позиции серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 80.60C55482RIK | 60 | VDI60 | PSC 50 | 125 | 184 | 292 | |
| 80.60V5KR5482LIK | 60 | VDI60 | EWS Varia V5 | 120 | 173 | 281 | |
| 80.60V5KR5482R | 60 | VDI60 | EWS Varia V5 | 120 | 173 | 281 | |
| 80.60V5KR5482RIK | 60 | VDI60 | EWS Varia V5 | 120 | 173 | 281 | |
| 80.60V5KRLB45L | 60 | VDI60 | EWS Varia V5 | 120 | 173 | 302 | |
| 80.60V55482R | 60 | VDI60 | EWS Varia V5 | 113 | 165 | 273 | |
| 80.60V55482RI1 | 60 | VDI60 | EWS Varia V5 | 113 | 165 | 273 | Текущая |
| 80.60V55482RIKI1 | 60 | VDI60 | EWS Varia V5 | 113 | 165 | 273 | |
| 80.2020TOEMR | 20 | VDI20 | цанга ER20 | 54 | 77 | 121 | |
| 80.2525E332RLIKDIM | 25 | VDI25 | цанга ER25 | 75 | 108,5 | 165,5 | |
| 80.2525E332RLIM#01 | 25 | VDI25 | цанга ER25 | 75 | 108,5 | 165,5 | |
| 80.2525G200RLIKDVIM#01 | 25 | VDI25 | цанга ER25 | 70 | 103,5 | 162 |
Совместимость
Связанные позиции по данным производителя — 4 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 80.60V55482RI1.
Ключи и отвёртки2
- AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
- DSV5 SW5/10NMКлюч динамометрический EWS DSV5 SW5/10NM, Т-образная рукоятка SW5, 10 Н·м
Запчасти к инструменту1
- VARIAV5-SETКомплект запасных частей EWS VARIAV5-SET
Принадлежности и оснастка для настройки инструмента1
- UMB100Приспособление монтажное EWS UMB100, UMB100
