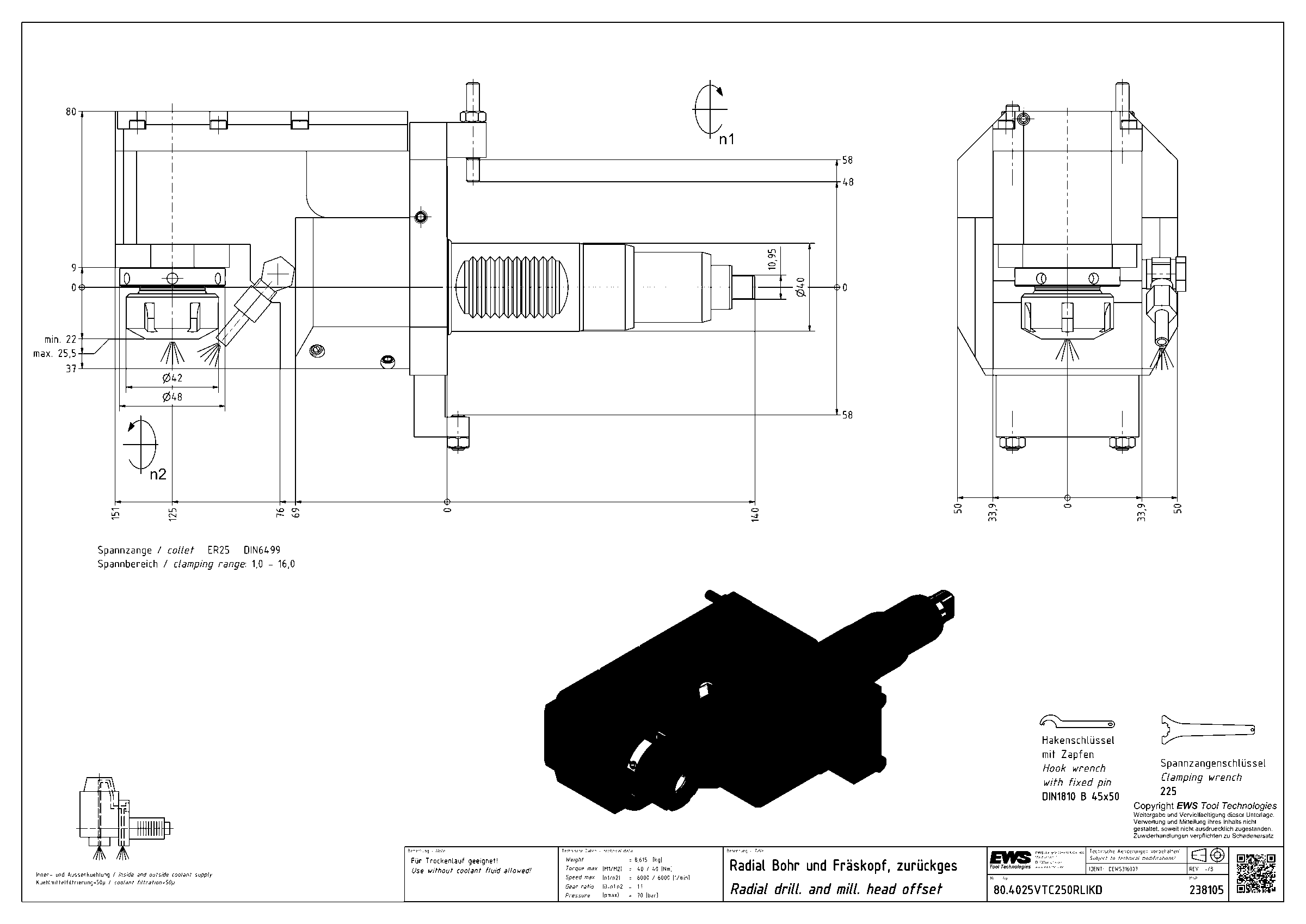

EWS · Головки приводные радиальные сверлильно-фрезерные со смещением EWS, присоединение к станку VDI · арт. 80.4025VTC250RLIKD

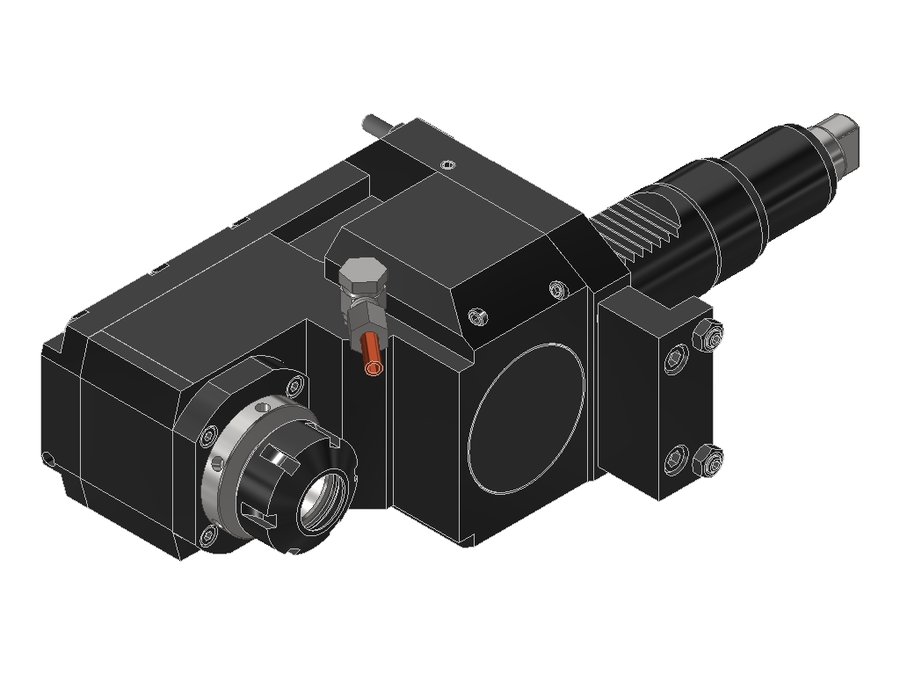

Головка приводная радиальная сверлильно-фрезерная со смещением EWS 80.4025VTC250RLIKD, хвостовик Ø40, под цанги ER25 (Ø2–16 мм), код 250 430E

Система фиксации в гнезде	упорная планка (регулируемая)
Код интерфейса станка	ZYV04000115
Код интерфейса инструмента	SZD02500295
Размер цанги	ER25
Подвод СОЖ	внутренний и наружный
Макс. давление СОЖ	70 бар
Привод	торцевая муфта
Диаметр хвостовика	40 мм
Исполнение	правое
Присоединение к станку	VDI40
Присоединение инструмента	цанга ER25
Функциональная длина	125 мм
Вылет LPR	151 мм
Масса	8,615 кг
Высота	100 мм
Общая длина	291 мм
Ширина	117 мм
Заказной номер EWS	238105
Радиальная высота	50 мм
Радиальная ширина	80 мм
Передаточное отношение	1:1
Макс. частота вращения	6000 об/мин
Макс. крутящий момент	40 Н·м
Функциональная ширина	23,5 мм

Описание

Головка приводная радиальная сверлильно-фрезерная со смещением

Патрон цанговый ER25 DIN 6499

Диапазон зажима Ø2–16 мм
Для цанги 250 430E
При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
Максимальный момент затяжки: 90 Н·м

Двойная зубчатость (лицензия Traub)

Хвостовик VDI с двойной зубчатостью
Державку можно повернуть на 180°
Примечание: возможность поворота может быть ограничена системами выверки (например, Trifix)

EWS.HPC-Line (IKC/IKD) — технология уплотнения

Уплотнительные элементы на керамической основе
Давление СОЖ 0–70 бар
Работа всухую без ограничений
Система уплотнения рассчитана на частоту вращения до 12 000 об/мин; допустимая частота вращения инструмента — по чертежу заказчика
Тепловыделение снижено до 60 %
Комплект уплотнений для новейшего поколения внутреннего подвода СОЖ

Головки приводные радиальные сверлильно-фрезерные со смещением EWS, присоединение к станку VDI — 224 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

Артикул	Диаметр хвостовика, мм	Присоединение к станку	Присоединение инструмента	Функциональная длина, мм	Вылет LPR, мм	Общая длина, мм	В список
80.3025LB10LIM#01	30	VDI30	цанга ER25	70	103,5	172,5
80.3025LCTXRLIKDIM	30	VDI30	цанга ER25	100	133,5	200,5
80.3025LCTXRLIM#01	30	VDI30	цанга ER25	100	133,5	200,5
80.3025TNX65RLIKDIM	30	VDI30	цанга ER25	90	123,5	198
80.3025TOEMRIKDIM	30	VDI30	цанга ER25	70	103,5	162,5
80.3025TOEMRIM	30	VDI30	цанга ER25	70	103,5	162,5
80.4025VTC250RLIKD	40	VDI40	цанга ER25	125	151	291	Текущая
80.4032CTXRLIKDIM#01	40	VDI40	цанга ER32	100	138	213
80.4032CTXRLIM#01	40	VDI40	цанга ER32	100	138	213
80.4032DSQT10LIKDIMX100	40	VDI40 shaft rotated 30°	цанга ER32	—	—	—
80.4032DSQT10LIMX100#01	40	VDI40 shaft rotated 30°	цанга ER32	100	138	199
80.4032DSQT15LIKDI1IM	40	VDI40 shaft rotated 30°	цанга ER32	130	168	246

Связанные позиции по данным производителя — 11 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Производитель перечисляет их как подходящие к 80.4025VTC250RLIKD.

250 430E UP-Ø 3Цанга ER25 EWS 250 430E UP-Ø 3, Ø3 мм, прецизионная (UP), биение ≤ 0,005 мм
250 430E UP-Ø 4Цанга ER25 EWS 250 430E UP-Ø 4, Ø4 мм, прецизионная (UP), биение ≤ 0,005 мм
250 430E UP-Ø 5Цанга ER25 EWS 250 430E UP-Ø 5, Ø5 мм, прецизионная (UP), биение ≤ 0,005 мм
250 430E UP-Ø 6Цанга ER25 EWS 250 430E UP-Ø 6, Ø6 мм, прецизионная (UP), биение ≤ 0,005 мм
250 430E UP-Ø 8Цанга ER25 EWS 250 430E UP-Ø 8, Ø8 мм, прецизионная (UP), биение ≤ 0,005 мм
250 430E UP-Ø 10Цанга ER25 EWS 250 430E UP-Ø 10, Ø10 мм, прецизионная (UP), биение ≤ 0,005 мм
250 430E UP-Ø 16Цанга ER25 EWS 250 430E UP-Ø 16, Ø16 мм, прецизионная (UP), биение ≤ 0,005 мм
