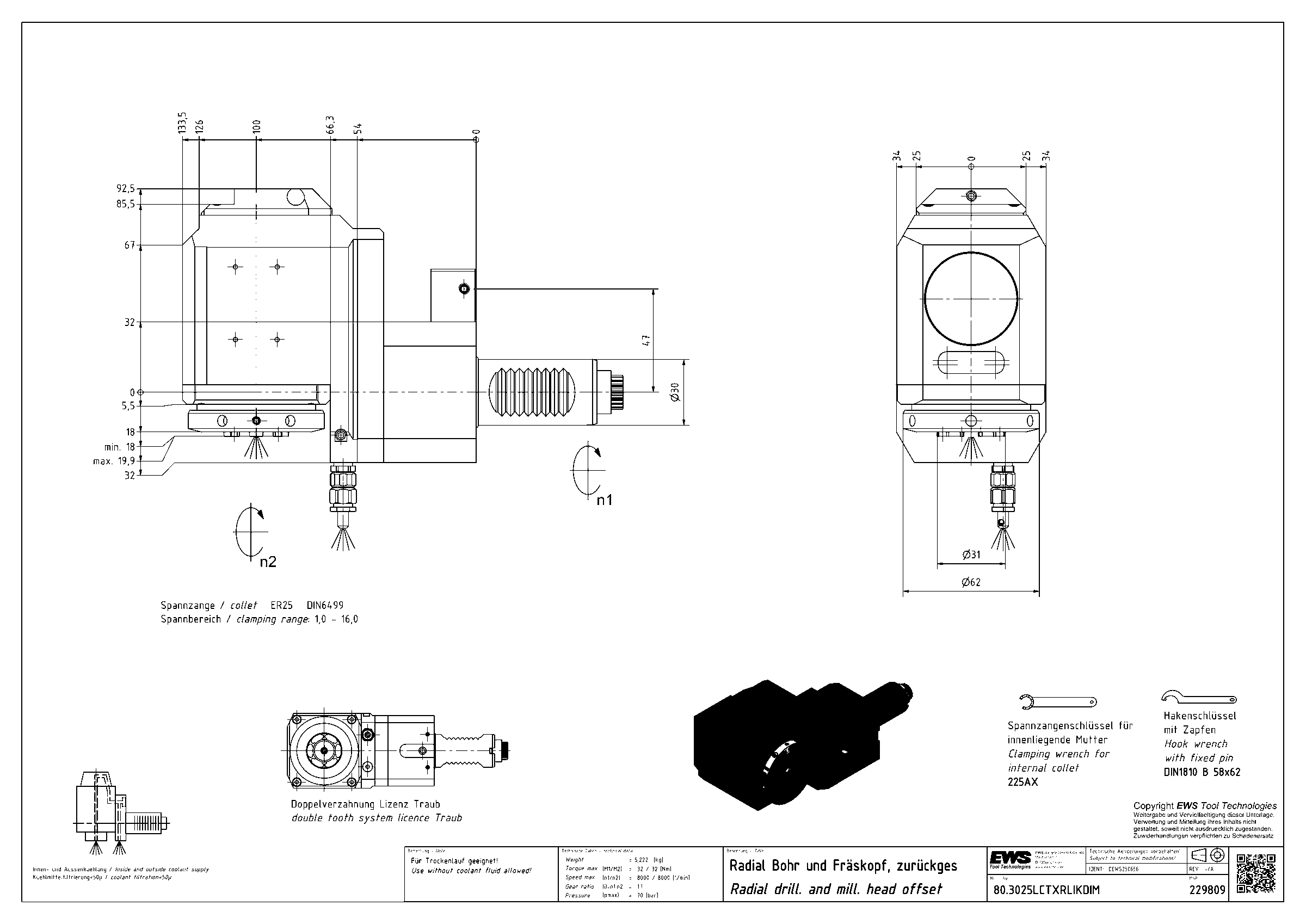

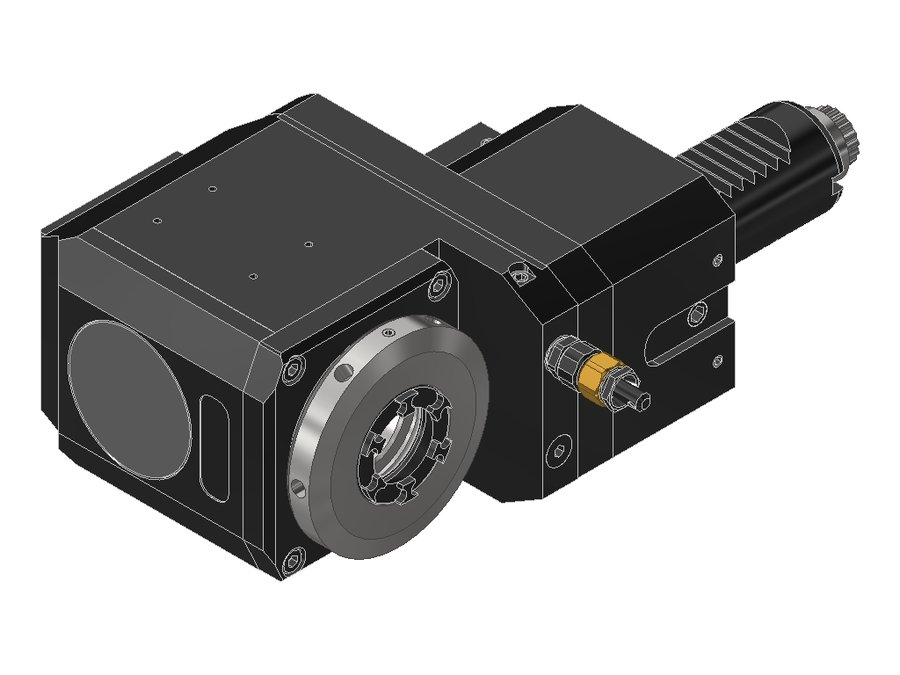

Головка приводная радиальная сверлильно-фрезерная со смещением EWS 80.3025LCTXRLIKDIM, хвостовик Ø30, под цанги ER25 (Ø2–16 мм), код 250 430E

Головка приводная радиальная сверлильно-фрезерная со смещением

Патрон цанговый ER25 DIN 6499

• Диапазон зажима Ø2–16 мм
• Для цанги 250 430E
• При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
• Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
• Максимальный момент затяжки: 90 Н·м

Двойная зубчатость (лицензия Traub)

• Хвостовик VDI с двойной зубчатостью
• Державку можно повернуть на 180°
• Примечание: возможность поворота может быть ограничена системами выверки (например, Trifix)

EWS.HPC-Line (IKC/IKD) — технология уплотнения

• Уплотнительные элементы на керамической основе
• Давление СОЖ 0–70 бар
• Работа всухую без ограничений
• Система уплотнения рассчитана на частоту вращения до 12 000 об/мин; допустимая частота вращения инструмента — по чертежу заказчика
• Тепловыделение снижено до 60 %
• Комплект уплотнений для новейшего поколения внутреннего подвода СОЖ

Полигональное соединение вал–ступица
Новейшие серии наших инструментальных систем оснащены полигональным соединением вал–ступица. По сравнению с державками со шпоночным соединением:

• Меньшая вибрация шпинделя инструмента
• Существенно большая передаваемая мощность
• Меньший люфт в передаче

EWS.Butterfly-Seal — уплотнение

• Отрыв уплотнительного элемента в зависимости от частоты вращения
• Отсутствие приработки шпинделя за счёт трения
• Снижение нагрева инструмента до 50 %
• Защита от охлаждающей эмульсии и частиц загрязнений

EWS.Coolant Management

• Наружный подвод СОЖ открывается и закрывается одним поворотом
• Регулируемый расход СОЖ
