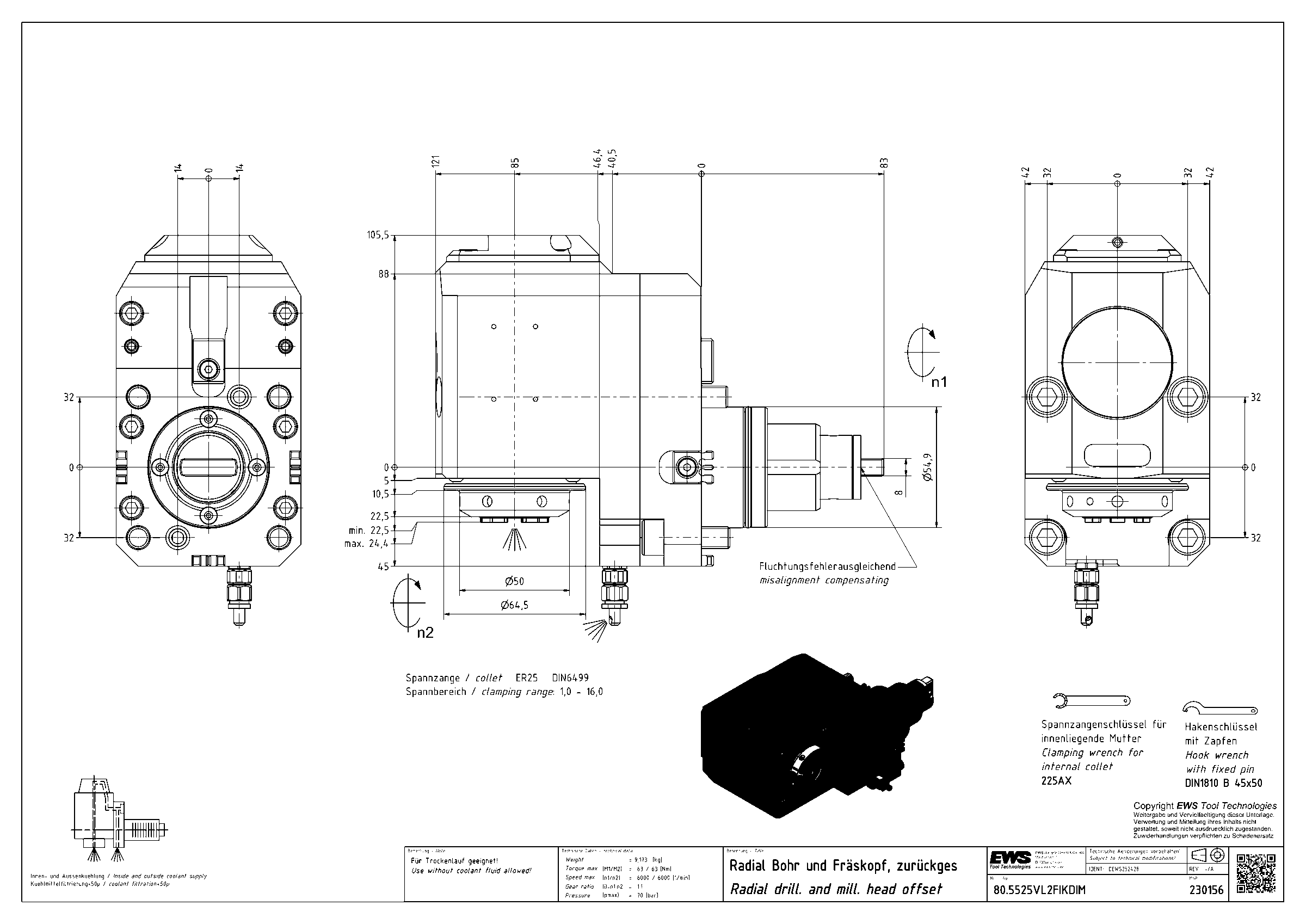

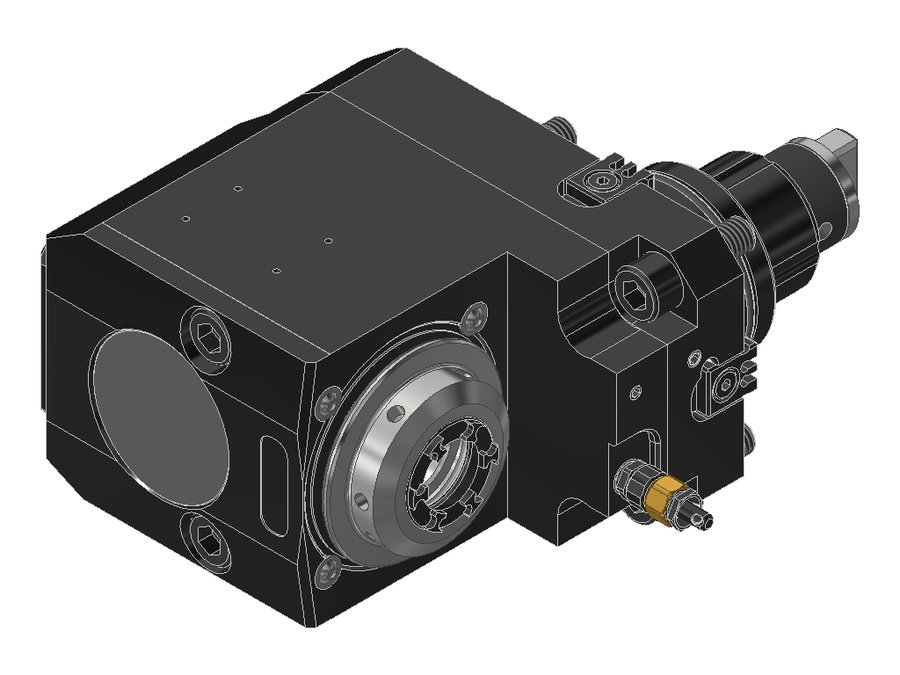

Головка приводная радиальная сверлильно-фрезерная со смещением EWS 80.5525VL2FIKDIM, хвостовик Ø55, под цанги ER25 (Ø2–16 мм), код 250 430E
EWS · Головки приводные радиальные сверлильно-фрезерные со смещением EWS, присоединение к станку BMT · арт. 80.5525VL2FIKDIM

Головка приводная радиальная сверлильно-фрезерная со смещением EWS 80.5525VL2FIKDIM, хвостовик Ø55, под цанги ER25 (Ø2–16 мм), код 250 430E

Система фиксации в гнездешпоночный паз BMT
Код интерфейса станкаFLB064A5515
Код интерфейса инструментаSZD02500295
Размер цангиER25
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ70 бар
Приводторцевая муфта
Диаметр хвостовика55 мм
Исполнениеправое
Присоединение к станкуBMT55
Присоединение инструментацанга ER25
Функциональная длина85 мм
Вылет LPR121 мм
Масса9,173 кг
Высота84 мм
Общая длина204 мм
Ширина150,5 мм
Заказной номер EWS230156
Радиальная ширина105,5 мм
Передаточное отношение1:1
Макс. частота вращения6000 об/мин
Макс. крутящий момент63 Н·м
Функциональная ширина22,5 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 80.5525VL2FIKDIM в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная радиальная сверлильно-фрезерная со смещением

Патрон цанговый ER25 DIN 6499

  • Диапазон зажима Ø2–16 мм
  • Для цанги 250 430E
  • При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
  • Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
  • Максимальный момент затяжки: 90 Н·м

EWS.HPC-Line (IKC/IKD) — технология уплотнения

  • Уплотнительные элементы на керамической основе
  • Давление СОЖ 0–70 бар
  • Работа всухую без ограничений
  • Система уплотнения рассчитана на частоту вращения до 12 000 об/мин; допустимая частота вращения инструмента — по чертежу заказчика
  • Тепловыделение ниже на величину до 60 %
  • Комплект уплотнений для новейшего поколения внутреннего подвода СОЖ

Полигональное соединение вал–ступица
Новейшие серии инструментальных систем EWS оснащены полигональным соединением вал–ступица. По сравнению с державками со шпоночным соединением:

  • Меньшая вибрация шпинделя инструмента
  • Существенно большая передаваемая мощность
  • Меньший люфт в передаче

EWS.Butterfly-Seal — уплотнение

  • Отрыв уплотнительного элемента в зависимости от частоты вращения
  • Отсутствие приработки шпинделя за счёт трения
  • Снижение нагрева инструмента до 50 %
  • Защита от охлаждающей эмульсии и частиц загрязнений

EWS.Coolant Management

  • Наружный подвод СОЖ открывается и закрывается одним поворотом
  • Регулируемый расход СОЖ

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Головки приводные радиальные сверлильно-фрезерные со смещением EWS, присоединение к станку BMT — 106 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
