EWS · Головки приводные радиальные сверлильно-фрезерные со смещением EWS для BMT · арт. 80.4525DTC600FIMX85

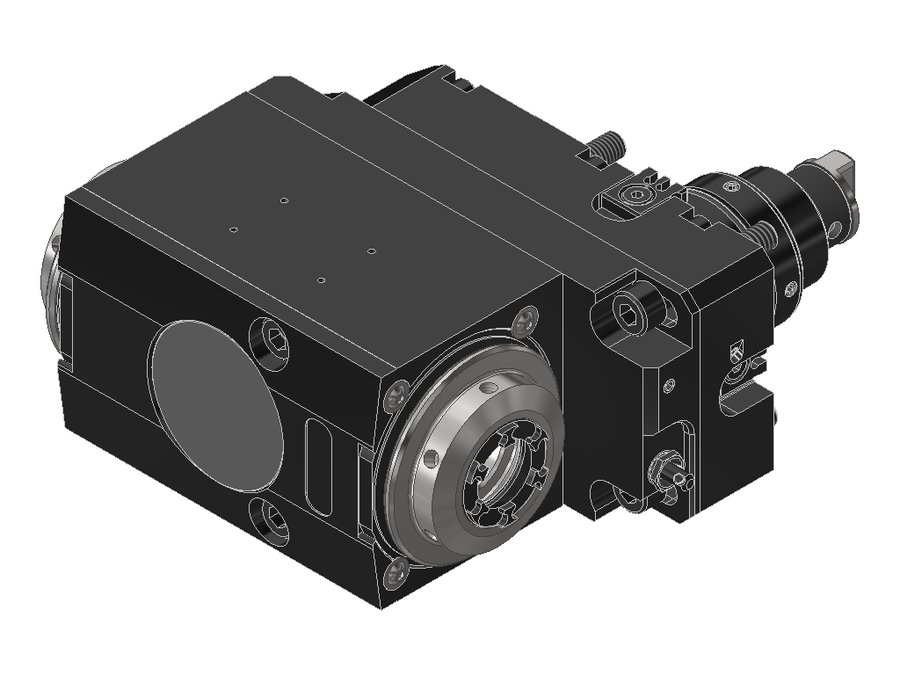

Головка приводная радиальная сверлильно-фрезерная со смещением EWS 80.4525DTC600FIMX85, хвостовик Ø45, под цанги ER25 (Ø2–16 мм), код 250 430E
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Код интерфейса станка | FLB058A4515 |
| Размер цанги | ER25 |
| Подвод СОЖ | наружный |
| Привод | торцевая муфта |
| Диаметр хвостовика | 45 мм |
| Исполнение | нейтральное |
| Присоединение к станку | BMT45 |
| Присоединение инструмента | цанга ER25 |
| Функциональная длина | 85 мм |
| Вылет LPR | 118 мм |
| Масса | 7,873 кг |
| Высота | 76 мм |
| Общая длина | 190 мм |
| Заказной номер EWS | 234102 |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 6000 об/мин |
| Макс. крутящий момент | 50 Н·м |
| Функциональная ширина | 123,5 мм |
Другие типоразмеры серии
Головки приводные радиальные сверлильно-фрезерные со смещением EWS для BMT — 106 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 80.3820BNA1809IM | 38 | BMT38 Miyano | цанга ER20 | — | — | — | |
| 80.4525D1809PFIKDIMX70 | 45 | BMT45 | цанга ER25 | 70 | 103 | 187 | |
| 80.4525D1809PFIKDIMX85 | 45 | BMT45 | цанга ER25 | 85 | 118 | 202 | |
| 80.4525D1809PFIMX70 | 45 | BMT45 | цанга ER25 | 70 | 103 | 187 | |
| 80.4525D1809PFIMX85 | 45 | BMT45 | цанга ER25 | 85 | 118 | 202 | |
| 80.4525DTC600FIKDIMX85 | 45 | BMT45 | цанга ER25 | 85 | 118 | 190 | |
| 80.4525DTC600FIMX85 | 45 | BMT45 | цанга ER25 | 85 | 118 | 190 | Текущая |
| 80.4525TC600FIKDIMX85 | 45 | BMT45 | цанга ER25 | 85 | 118 | 190 | |
| 80.4525TC600FIMX85 | 45 | BMT45 | цанга ER25 | 85 | 118 | 190 | |
| 80.5525D1809PFIKDIM | 55 | BMT55 | цанга ER25 | 70 | 106 | 210 | |
| 80.5525D1809PFIM | 55 | BMT55 | цанга ER25 | 70 | 106 | 210 | |
| 80.5525VL2FIKDIM | 55 | BMT55 | цанга ER25 | 85 | 121 | 204 |
Совместимость
Связанные позиции по данным производителя — 4 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 80.4525DTC600FIMX85.
Ключи и отвёртки3
- 225AXКлюч для зажимной гайки EWS 225AX
- DIN1810 B - 45X50Ключ крючковый с носиком DIN 1810 EWS DIN1810 B - 45X50
- ER25IMНабор ключей EWS ER25IM, для ER25, вкладная гайка
Гайки цанговые1
- 125AXГайка зажимная внутренняя ER (IM) EWS 125AX
