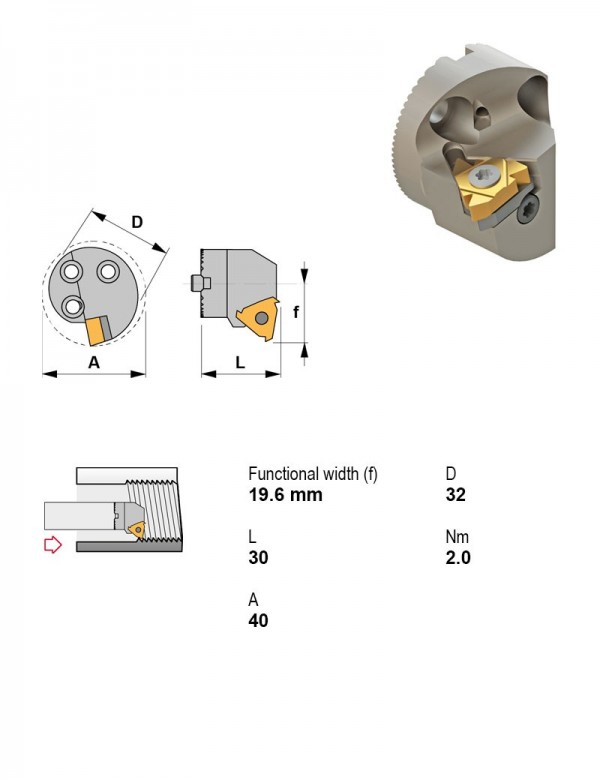

Головка режущая сменная для виброгасящих оправок Ø32 мм, 113°, левое, Под пластину, I.C. 9,52 мм
| Главный угол в плане | 113° |
|---|---|
| Крепление пластины | Центральный винт |
| Присоединение | Виброгасящее исполнение |
| Внутренняя подача СОЖ | Есть |
| Направление резания | Левое |
| Диаметр хвостовика | 32 мм |
| Под пластину, I.C. | 9.52 мм |
| Задний угол | Отрицательный |
| Форма пластины | T — треугольная 60° |
Где найти у производителя
Магазин Canela · canelatools-store.com
- Откройте магазин Canela (canelatools-store.com) и введите артикул A32X-STXNL16-N в строку поиска. Тип изделия указан в коротком описании под названием.
Другие типоразмеры серии
Головки режущие сменные для виброгасящих оправок — 82 позиции серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.
| Артикул | Главный угол в плане | Крепление пластины | Направление резания | Диаметр хвостовика, мм | Под пластину, I.C., мм | Задний угол | Форма пластины | Применение | Диаметр задней части, дюйм | В список |
|---|---|---|---|---|---|---|---|---|---|---|
| A32X-SCLCL12-N | 95° | Центральный винт | Левое | 32 | 12.7 | Положительный | C — ромбическая 80° | внутреннее торцевание, внутреннее точение | 1.575 | |
| A32X-SCLCR12-N | 95° | Центральный винт | Правое | 32 | 12.7 | Положительный | C — ромбическая 80° | внутреннее торцевание, внутреннее точение | 1.575 | |
| A32X-SDUCL11-N | 93° | Центральный винт | Левое | 32 | 9.52 | Положительный | D — ромбическая 55° | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 1.575 | |
| A32X-SDUCR11-N | 93° | Центральный винт | Правое | 32 | 9.52 | Положительный | D — ромбическая 55° | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 1.575 | |
| A32X-STFCL16-N | 90° | Центральный винт | Левое | 32 | 9.52 | Положительный | T — треугольная 60° | Внутреннее точение | 1.575 | |
| A32X-STFCR16-N | 90° | Центральный винт | Правое | 32 | 9.52 | Положительный | T — треугольная 60° | Внутреннее точение | 1.575 | |
| A32X-STXNL16-N | 113° | Центральный винт | Левое | 32 | 9.52 | Отрицательный | T — треугольная 60° | — | — | Текущая |
| A32X-STXNL22-N | 113° | Центральный винт | Левое | 32 | 12.7 | Отрицательный | T — треугольная 60° | — | — | |
| A32X-STXNR16-N | 113° | Центральный винт | Правое | 32 | 9.52 | Отрицательный | T — треугольная 60° | — | — | |
| A32X-STXNR22-N | 113° | Центральный винт | Правое | 32 | 12.7 | Отрицательный | T — треугольная 60° | — | — | |
| A40X-MTUNL16-N | 93° | Клиновой или двойной зажим | Левое | 40 | 9.52 | Отрицательный | T — треугольная 60° | внутреннее торцевание, внутреннее профилирование, внутреннее точение | — | |
| A40X-MTUNR16-N | 93° | Клиновой или двойной зажим | Правое | 40 | 9.52 | Отрицательный | T — треугольная 60° | внутреннее торцевание, внутреннее профилирование, внутреннее точение | — |
Совместимость
Связанные позиции по данным производителя — 20 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к A32X-STXNL16-N.
Пластины резьбовые токарные15
- 16NL-11WTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 11 ниток/дюйм, Тип резьбы Whitworth, левое
- 16NL-14WTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 14 ниток/дюйм, Тип резьбы Whitworth, левое
- 16NL-16WTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 16 ниток/дюйм, Тип резьбы Whitworth, левое
- 16NL-100ISOTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 1 мм, Тип резьбы ISO, левое
- 16NL-125ISOTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 1,25 мм, Тип резьбы ISO, левое
- 16NL-150ISOTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 1,5 мм, Тип резьбы ISO, левое
- 16NL-175ISOTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 1,75 мм, Тип резьбы ISO, левое
- 16NL-200ISOTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 2 мм, Тип резьбы ISO, левое
- 16NL-250ISOTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 2,5 мм, Тип резьбы ISO, левое
- 16NL-300ISOTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 3 мм, Тип резьбы ISO, левое
- 16NL-A55TIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Профиль резьбы 55°, левое
- 16NL-A60TIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Профиль резьбы 60°, левое
- 16NL-AG55TIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, левое
- 16NL-AG60TIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, левое
- 16NL-G60TIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Профиль резьбы 60°, левое
Подходит к позициям
У этих позиций A32X-STXNL16-N указан производителем как подходящий.
Оправки расточные1
- J32/350Оправка расточная Ø32 мм
Документы по позиции
Для этой позиции документы пока не привязаны.
