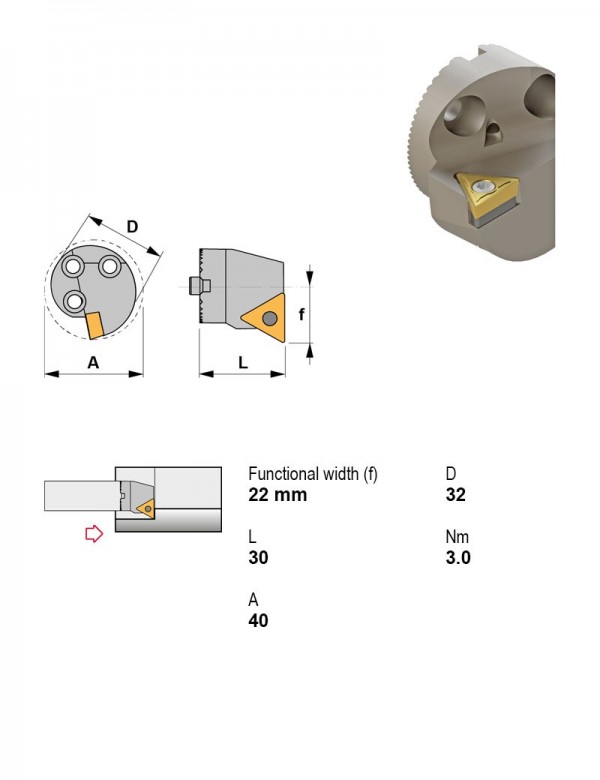

Головка режущая сменная для виброгасящих оправок Ø32 мм, 90°, левое
Canela · Головки режущие сменные для виброгасящих оправок · арт. A32X-STFCL16-N

Головка режущая сменная для виброгасящих оправок Ø32 мм, 90°, левое

ПрименениеВнутреннее точение
Главный угол в плане90°
Диаметр задней части1.575 дюйм
Крепление пластиныЦентральный винт
ПрисоединениеРасточная оправка виброгасящая
Внутренняя подача СОЖЕсть
Направление резанияЛевое
Диаметр хвостовика32 мм
Под пластину, I.C.9.52 мм
Задний уголПоложительный
Форма пластиныT — треугольная 60°

Где найти у производителя

Магазин Canela · canelatools-store.com

  • Откройте магазин Canela (canelatools-store.com) и введите артикул A32X-STFCL16-N в строку поиска. Тип изделия указан в коротком описании под названием.

Открыть поиск у производителя по артикулу A32X-STFCL16-N →

Другие типоразмеры серии

Головки режущие сменные для виброгасящих оправок — 82 позиции серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.

АртикулГлавный угол в планеКрепление пластиныНаправление резанияДиаметр хвостовика, ммПод пластину, I.C., ммЗадний уголФорма пластиныПрименениеДиаметр задней части, дюймВ список
A32X-PWLNL08-N95°Рычажный зажимЛевое3212.7ОтрицательныйW — тригональная 80°внутреннее торцевание, внутреннее точение1.575
A32X-PWLNR08-N95°Рычажный зажимПравое3212.7ОтрицательныйW — тригональная 80°внутреннее торцевание, внутреннее точение1.575
A32X-SCLCL12-N95°Центральный винтЛевое3212.7ПоложительныйC — ромбическая 80°внутреннее торцевание, внутреннее точение1.575
A32X-SCLCR12-N95°Центральный винтПравое3212.7ПоложительныйC — ромбическая 80°внутреннее торцевание, внутреннее точение1.575
A32X-SDUCL11-N93°Центральный винтЛевое329.52ПоложительныйD — ромбическая 55°внутреннее торцевание, внутреннее профилирование, внутреннее точение1.575
A32X-SDUCR11-N93°Центральный винтПравое329.52ПоложительныйD — ромбическая 55°внутреннее торцевание, внутреннее профилирование, внутреннее точение1.575
A32X-STFCL16-N90°Центральный винтЛевое329.52ПоложительныйT — треугольная 60°Внутреннее точение1.575Текущая
A32X-STFCR16-N90°Центральный винтПравое329.52ПоложительныйT — треугольная 60°Внутреннее точение1.575
A32X-STXNL16-N113°Центральный винтЛевое329.52ОтрицательныйT — треугольная 60°——
A32X-STXNL22-N113°Центральный винтЛевое3212.7ОтрицательныйT — треугольная 60°——
A32X-STXNR16-N113°Центральный винтПравое329.52ОтрицательныйT — треугольная 60°——
A32X-STXNR22-N113°Центральный винтПравое3212.7ОтрицательныйT — треугольная 60°——

Совместимость

Связанные позиции по данным производителя — 20 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к A32X-STFCL16-N.

Пластины токарные по ISO 183214

  • TCGT16T302-ALKM15Пластина токарная, треугольная 60°, IC 9,52 мм, радиус 0,2 мм, сплав KM15
  • TCGT16T304-ALKM15Пластина токарная, треугольная 60°, IC 9,52 мм, радиус 0,4 мм, сплав KM15
  • TCGT16T308-ALKM15Пластина токарная, треугольная 60°, IC 9,52 мм, радиус 0,8 мм, сплав KM15
  • TCMT16T304TN15Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN15, Радиус при вершине 0,4, Толщина пластины 3,97 мм
  • TCMT16T304TN30Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN30, Радиус при вершине 0,4, Толщина пластины 3,97 мм
  • TCMT16T304TN35Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN35, Радиус при вершине 0,4, Толщина пластины 3,97 мм
  • TCMT16T308-39TL20Пластина токарная, треугольная 60°, IC 9,52 мм, радиус 0,8 мм, сплав TL20
  • TCMT16T308-39TL40Пластина токарная, треугольная 60°, IC 9,52 мм, радиус 0,8 мм, сплав TL40
  • TCMT16T308PM25Пластина токарная, треугольная 60°, IC 9,52 мм, сплав PM25, Толщина пластины 3,97 мм
  • TCMT16T308TN15Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN15, Радиус при вершине 0,8, Толщина пластины 3,97 мм
  • TCMT16T308TN30Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN30, Радиус при вершине 0,8, Толщина пластины 3,97 мм
  • TCMT16T308TN35Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN35, Радиус при вершине 0,8, Толщина пластины 3,97 мм
  • TCMW16T304KM15Пластина токарная, треугольная 60°, IC 9,52 мм, сплав KM15, Радиус при вершине 0,4, Толщина пластины 3,97 мм
  • TCMW16T308KM15Пластина токарная, треугольная 60°, IC 9,52 мм, сплав KM15, Радиус при вершине 0,8, Толщина пластины 3,97 мм

Винты для пластин2

  • 1335Винт Torx M3,5×0,6 1335
  • 1750Винт под шестигранник M5×0,5

Запчасти к инструменту2

  • 3414Пластина опорная треугольная
  • 5516Ключ Torx T15 5516

Подходит к позициям

У этих позиций A32X-STFCL16-N указан производителем как подходящий.

Оправки расточные1

  • J32/350Оправка расточная Ø32 мм

Оснастка модульная PSC1

  • PSC63-J32Переходник виброгасящий PSC63 Ø32

Документы по позиции

Для этой позиции документы пока не привязаны.
