Canela · Державки токарные керамические — точение · арт. CCBNR2525M12-7CD

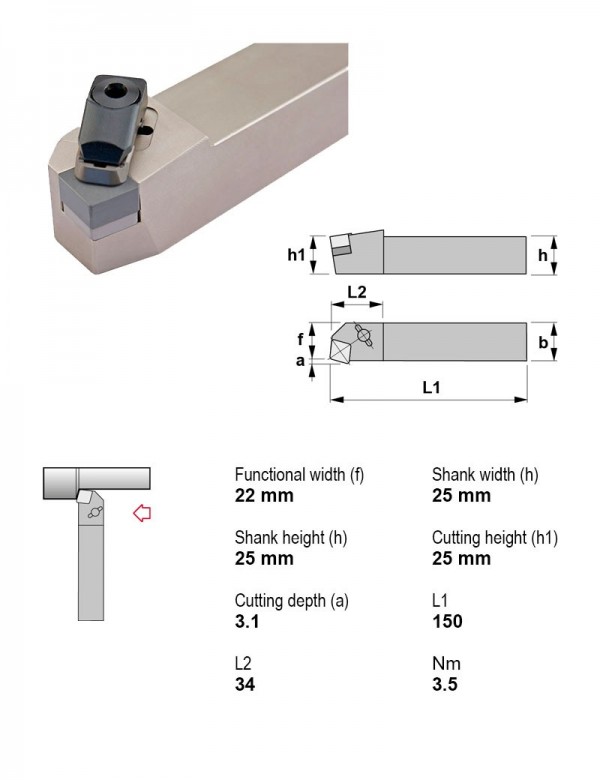

Державка токарная керамическая, 25X25, 75°, правое
| Применение | Точение |
|---|---|
| Главный угол в плане | 75° |
| Крепление пластины | Прижим сверху |
| Присоединение | Квадратный хвостовик |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Правое |
| Задний угол | Отрицательный |
| Сечение державки | 25X25 |
| Форма пластины | C — ромбическая 80° |
Другие типоразмеры серии
Державки токарные керамические — точение — 108 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Главный угол в плане | Направление резания | Сечение державки | Форма пластины | В список |
|---|---|---|---|---|---|
| CCBNL3225P12-7CD | 75° | Левое | 32X25 | C — ромбическая 80° | |
| CCBNL3225P12-7CX | 75° | Левое | 32X25 | C — ромбическая 80° | |
| CCBNL3225P16-CD | 75° | Левое | 32X25 | C — ромбическая 80° | |
| CCBNL3225P16-CX | 75° | Левое | 32X25 | C — ромбическая 80° | |
| CCBNR2525M12-4CD | 75° | Правое | 25X25 | C — ромбическая 80° | |
| CCBNR2525M12-4CX | 75° | Правое | 25X25 | C — ромбическая 80° | |
| CCBNR2525M12-7CD | 75° | Правое | 25X25 | C — ромбическая 80° | Текущая |
| CCBNR2525M12-7CX | 75° | Правое | 25X25 | C — ромбическая 80° | |
| CCBNR2525M16-CD | 75° | Правое | 25X25 | C — ромбическая 80° | |
| CCBNR2525M16-CX | 75° | Правое | 25X25 | C — ромбическая 80° | |
| CCBNR3225P12-4CD | 75° | Правое | 32X25 | C — ромбическая 80° | |
| CCBNR3225P12-4CX | 75° | Правое | 32X25 | C — ромбическая 80° |
Совместимость
Связанные позиции по данным производителя — 6 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к CCBNR2525M12-7CD.
Пластины токарные по ISO 18325
- CNGN120708CC2Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав CC2
- CNGN120708CW1Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав CW1
- CNGN120712CC2Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав CC2
- CNGN120712CW1Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав CW1
- CNGN120716CW1Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав CW1
Оснастка модульная PSC1
- 23.218.50.50/040Удлинитель-переходник PSC JIS B 6339-BT / 50 Ø50
Документы по позиции
Для этой позиции технический лист пока не привязан.
