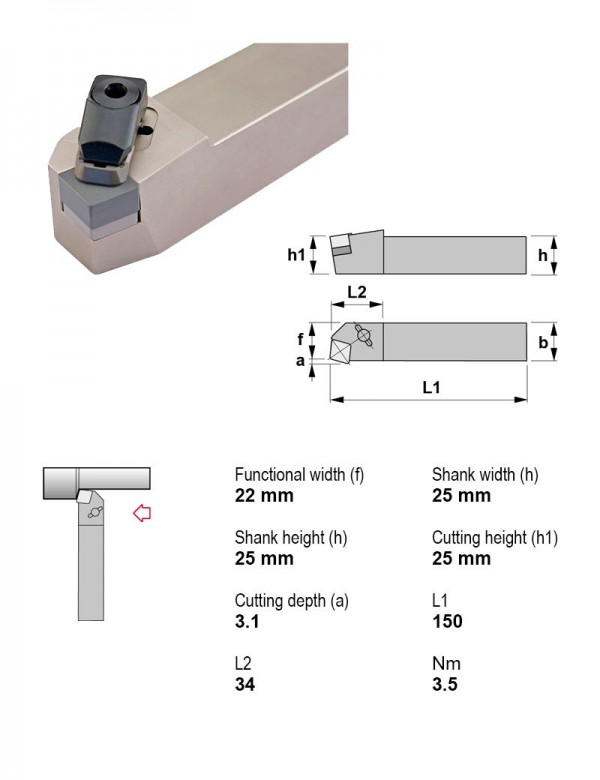

Державка токарная керамическая, 25X25, 75°, правое, Применение Точение, Форма пластины C — ромбическая 80°
Canela · Державки токарные керамические — прижим сверху, пластина C (ромбическая 80°) · арт. CCBNR2525M12-7CX

Державка токарная керамическая, 25X25, 75°, правое, Применение Точение, Форма пластины C — ромбическая 80°

ПрименениеТочение
Главный угол в плане75°
Крепление пластиныПрижим сверху
ПрисоединениеКвадратный хвостовик
Внутренняя подача СОЖНет
Направление резанияПравое
Задний уголОтрицательный
Сечение державки25X25
Форма пластиныC — ромбическая 80°

Другие типоразмеры серии

Державки токарные керамические — прижим сверху, пластина C (ромбическая 80°) — 64 позиции серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.

АртикулПрименениеГлавный угол в планеНаправление резанияСечение державкиВ список
CCBNL3225P12-7CXТочение75°Левое32X25
CCBNL3225P16-CDТочение75°Левое32X25
CCBNL3225P16-CXТочение75°Левое32X25
CCBNR2525M12-4CDТочение75°Правое25X25
CCBNR2525M12-4CXТочение75°Правое25X25
CCBNR2525M12-7CDТочение75°Правое25X25
CCBNR2525M12-7CXТочение75°Правое25X25Текущая
CCBNR2525M16-CDТочение75°Правое25X25
CCBNR2525M16-CXТочение75°Правое25X25
CCBNR3225P12-4CDТочение75°Правое32X25
CCBNR3225P12-4CXТочение75°Правое32X25
CCBNR3225P12-7CDТочение75°Правое32X25
Показать ещё · всего в серии 64

Совместимость

Связанные позиции по данным производителя — 10 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к CCBNR2525M12-7CX.

Пластины токарные по ISO 18326

  • CNGX120708CX6Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав CX6, Радиус при вершине 0,8, Толщина пластины 7,94 мм
  • CNGX120708CX9Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав CX9, Радиус при вершине 0,8
  • CNGX120712CX6Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав CX6, Радиус при вершине 1,2, Толщина пластины 7,94 мм
  • CNGX120712CX9Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав CX9, Радиус при вершине 1,2
  • CNGX120716CX6Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав CX6, Радиус при вершине 1,6, Толщина пластины 7,94 мм
  • CNGX120716CX9Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав CX9, Радиус при вершине 1,6

Запчасти к инструменту2

  • 2471Прижим для керамических пластин M8×1,25 2471
  • ICSN-434Пластина опорная ромбическая 80° ICSN-434

Винты для пластин1

  • 1160Винт Torx M6×1 1160

Оснастка модульная PSC1

  • 23.218.50.50/040Удлинитель-переходник PSC JIS B 6339-BT / 50 Ø50, Длина 40 мм

Документы по позиции

Для этой позиции документы пока не привязаны.
