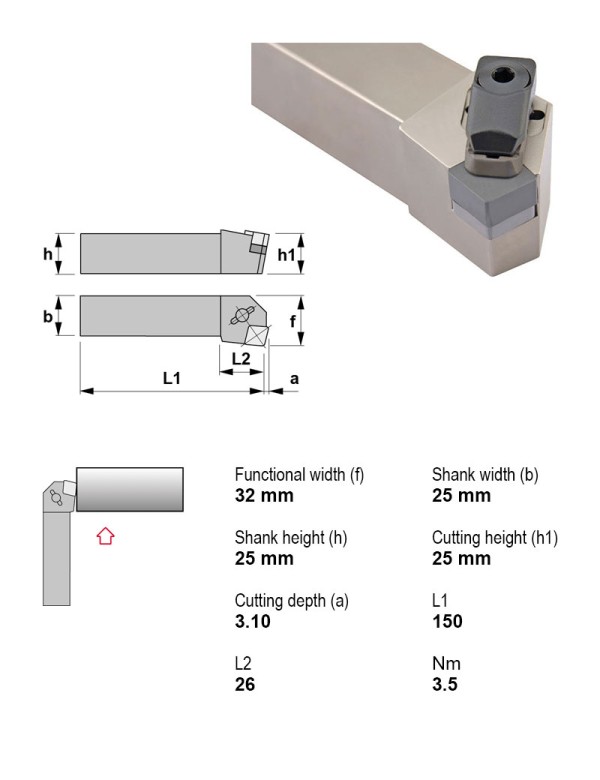

Державка токарная керамическая, 25X25, 75°, левое, Применение Внутреннее торцевание, Форма пластины C — ромбическая 80°
Canela · Державки токарные керамические — прижим сверху, пластина C (ромбическая 80°) · арт. CCKNL2525M12-7CD

Державка токарная керамическая, 25X25, 75°, левое, Применение Внутреннее торцевание, Форма пластины C — ромбическая 80°

ПрименениеВнутреннее торцевание
Главный угол в плане75°
Крепление пластиныПрижим сверху
ПрисоединениеКвадратный хвостовик
Внутренняя подача СОЖНет
Направление резанияЛевое
Задний уголОтрицательный
Сечение державки25X25
Форма пластиныC — ромбическая 80°

Другие типоразмеры серии

Державки токарные керамические — прижим сверху, пластина C (ромбическая 80°) — 64 позиции серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.

АртикулПрименениеГлавный угол в планеНаправление резанияСечение державкиВ список
CCBNR3225P12-7CDТочение75°Правое32X25
CCBNR3225P12-7CXТочение75°Правое32X25
CCBNR3225P16-CDТочение75°Правое32X25
CCBNR3225P16-CXТочение75°Правое32X25
CCKNL2525M12-4CDВнутреннее торцевание75°Левое25X25
CCKNL2525M12-4CXВнутреннее торцевание75°Левое25X25
CCKNL2525M12-7CDВнутреннее торцевание75°Левое25X25Текущая
CCKNL2525M12-7CXВнутреннее торцевание75°Левое25X25
CCKNL3225P12-4CDВнутреннее торцевание75°Левое32X25
CCKNL3225P12-4CXВнутреннее торцевание75°Левое32X25
CCKNL3225P12-7CDВнутреннее торцевание75°Левое32X25
CCKNL3225P12-7CXВнутреннее торцевание75°Левое32X25
Показать ещё · всего в серии 64

Совместимость

Связанные позиции по данным производителя — 10 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к CCKNL2525M12-7CD.

Пластины токарные по ISO 18325

  • CNGN120708CC2Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав CC2, Радиус при вершине 0,8, Толщина пластины 7,94 мм
  • CNGN120708CW1Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав CW1, Радиус при вершине 0,8, Толщина пластины 7,94 мм
  • CNGN120712CC2Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав CC2, Радиус при вершине 1,2, Толщина пластины 7,94 мм
  • CNGN120712CW1Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав CW1, Радиус при вершине 1,2, Толщина пластины 7,94 мм
  • CNGN120716CW1Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав CW1, Радиус при вершине 1,6, Толщина пластины 7,94 мм

Запчасти к инструменту3

  • 2417Прижим для керамических пластин M8×1,25 2417
  • 9414Стружколом 9414
  • ICSN-434Пластина опорная ромбическая 80° ICSN-434

Винты для пластин1

  • 1160Винт Torx M6×1 1160

Оснастка модульная PSC1

  • 23.218.50.50/040Удлинитель-переходник PSC JIS B 6339-BT / 50 Ø50, Длина 40 мм

Документы по позиции

Для этой позиции документы пока не привязаны.
