Canela · Державки токарные керамические — прижим сверху, пластина C (ромбическая 80°) · арт. CCKNL3225P12-7CD

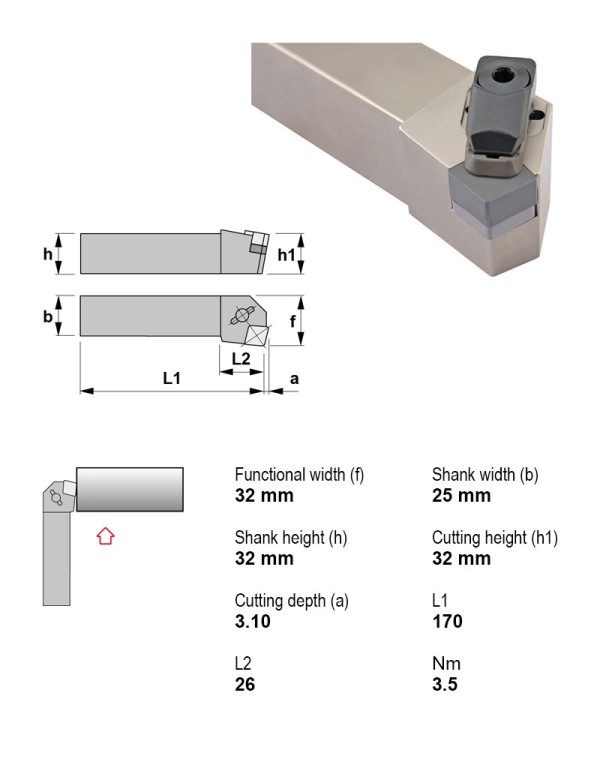

Державка токарная керамическая, 32X25, 75°, левое, Применение Внутреннее торцевание, Форма пластины C — ромбическая 80°
| Применение | Внутреннее торцевание |
|---|---|
| Главный угол в плане | 75° |
| Крепление пластины | Прижим сверху |
| Присоединение | Квадратный хвостовик |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Левое |
| Задний угол | Отрицательный |
| Сечение державки | 32X25 |
| Форма пластины | C — ромбическая 80° |
Где найти у производителя
Магазин Canela · canelatools-store.com
- Откройте магазин Canela (canelatools-store.com) и введите артикул CCKNL3225P12-7CD в строку поиска. Тип изделия указан в коротком описании под названием.
Открыть поиск у производителя по артикулу CCKNL3225P12-7CD →
Другие типоразмеры серии
Державки токарные керамические — прижим сверху, пластина C (ромбическая 80°) — 65 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Применение | Главный угол в плане | Крепление пластины | Внутренняя подача СОЖ | Направление резания | Задний угол | Сечение державки | Форма пластины | В список |
|---|---|---|---|---|---|---|---|---|---|
| CCKNL2525M12-4CD | Внутреннее торцевание | 75° | Прижим сверху | Нет | Левое | Отрицательный | 25X25 | C — ромбическая 80° | |
| CCKNL2525M12-4CX | Внутреннее торцевание | 75° | Прижим сверху | Нет | Левое | Отрицательный | 25X25 | C — ромбическая 80° | |
| CCKNL2525M12-7CD | Внутреннее торцевание | 75° | Прижим сверху | Нет | Левое | Отрицательный | 25X25 | C — ромбическая 80° | |
| CCKNL2525M12-7CX | Внутреннее торцевание | 75° | Прижим сверху | Нет | Левое | Отрицательный | 25X25 | C — ромбическая 80° | |
| CCKNL3225P12-4CD | Внутреннее торцевание | 75° | Прижим сверху | Нет | Левое | Отрицательный | 32X25 | C — ромбическая 80° | |
| CCKNL3225P12-4CX | Внутреннее торцевание | 75° | Прижим сверху | Нет | Левое | Отрицательный | 32X25 | C — ромбическая 80° | |
| CCKNL3225P12-7CD | Внутреннее торцевание | 75° | Прижим сверху | Нет | Левое | Отрицательный | 32X25 | C — ромбическая 80° | Текущая |
| CCKNL3225P12-7CX | Внутреннее торцевание | 75° | Прижим сверху | Нет | Левое | Отрицательный | 32X25 | C — ромбическая 80° | |
| CCKNR2525M12-4CD | Внутреннее торцевание | 75° | Прижим сверху | Нет | Правое | Отрицательный | 25X25 | C — ромбическая 80° | |
| CCKNR2525M12-4CX | Внутреннее торцевание | 75° | Прижим сверху | Нет | Правое | Отрицательный | 25X25 | C — ромбическая 80° | |
| CCKNR2525M12-7CD | Внутреннее торцевание | 75° | Прижим сверху | Нет | Правое | Отрицательный | 25X25 | C — ромбическая 80° | |
| CCKNR2525M12-7CX | Внутреннее торцевание | 75° | Прижим сверху | Нет | Правое | Отрицательный | 25X25 | C — ромбическая 80° |
Совместимость
Связанные позиции по данным производителя — 10 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к CCKNL3225P12-7CD.
Пластины токарные по ISO 18325
- CNGN120708CC2Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав CC2, Радиус при вершине 0,8, Толщина пластины 7,94 мм
- CNGN120708CW1Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав CW1, Радиус при вершине 0,8, Толщина пластины 7,94 мм
- CNGN120712CC2Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав CC2, Радиус при вершине 1,2, Толщина пластины 7,94 мм
- CNGN120712CW1Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав CW1, Радиус при вершине 1,2, Толщина пластины 7,94 мм
- CNGN120716CW1Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав CW1, Радиус при вершине 1,6, Толщина пластины 7,94 мм
Винты для пластин1
- 1160Винт Torx M6×1 1160
Документы по позиции
Для этой позиции документы пока не привязаны.
