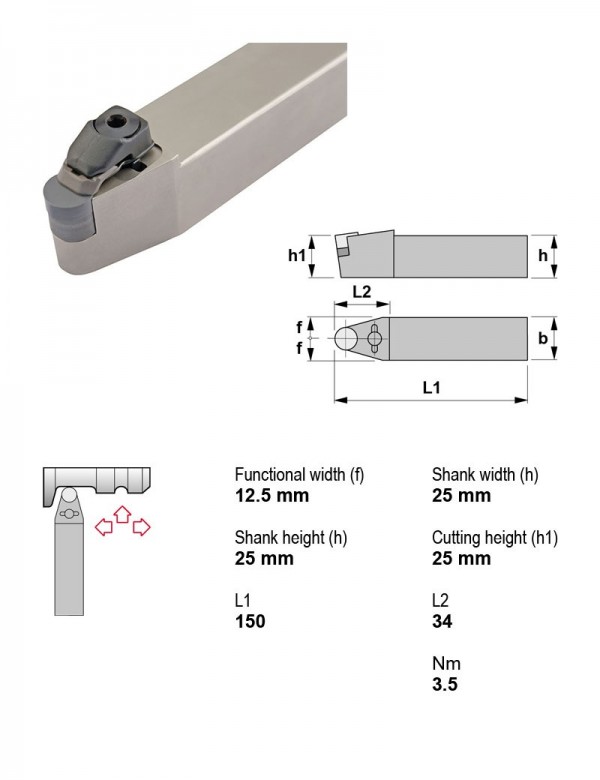

Державка токарная керамическая, 25X25, 45°, Применение профилирование, точение, Задний угол Отрицательный
Canela · Державки токарные керамические — прижим сверху, пластина R (круглая) · арт. CRDNN2525M12-7CD

Державка токарная керамическая, 25X25, 45°, Применение профилирование, точение, Задний угол Отрицательный

Применениепрофилирование, точение
Главный угол в плане45°
Крепление пластиныПрижим сверху
ПрисоединениеКвадратный хвостовик
Внутренняя подача СОЖНет
Направление резанияНейтральное
Задний уголОтрицательный
Сечение державки25X25
Форма пластиныR — круглая

Другие типоразмеры серии

Державки токарные керамические — прижим сверху, пластина R (круглая) — 26 позиций серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.

АртикулНаправление резанияЗадний уголСечение державкиВ список
CRDCN3225P12НейтральноеПоложительный32X25
CRDCN3225P15НейтральноеПоложительный32X25
CRDCN3225P19НейтральноеПоложительный32X25
CRDCN3232P19НейтральноеПоложительный32X32
CRDCN3232P25НейтральноеПоложительный32X32
CRDNN2525M12-4CDНейтральноеОтрицательный25X25
CRDNN2525M12-7CDНейтральноеОтрицательный25X25Текущая
CRDNN2525M15-7CDНейтральноеОтрицательный25X25
CRDNN3225P12-4CDНейтральноеОтрицательный32X25
CRDNN3225P12-7CDНейтральноеОтрицательный32X25
CRDNN3225P15-7CDНейтральноеОтрицательный32X25
CRDNN3225P19-7CDНейтральноеОтрицательный32X25
Показать ещё · всего в серии 26

Совместимость

Связанные позиции по данным производителя — 8 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к CRDNN2525M12-7CD.

Запчасти к инструменту3

  • 2413Прижим для керамических пластин M8×1,25 2413
  • 9414Стружколом 9414
  • IRSN-43Пластина опорная круглая IRSN-43

Пластины токарные по ISO 18323

  • RNGN120700CC7Пластина токарная, круглая, IC 12,7 мм, сплав CC7, Толщина пластины 7,94 мм
  • RNGN120700CW1Пластина токарная, круглая, IC 12,7 мм, сплав CW1, Задний угол Отрицательный, Толщина пластины 7,94 мм
  • RNGN120700CX9Пластина токарная, круглая, IC 12,7 мм, сплав CX9, Задний угол Отрицательный, Толщина пластины 7,94 мм

Винты для пластин1

  • 1160Винт Torx M6×1 1160

Оснастка модульная PSC1

  • 23.218.50.50/040Удлинитель-переходник PSC JIS B 6339-BT / 50 Ø50, Длина 40 мм

Документы по позиции

Для этой позиции документы пока не привязаны.
