Canela · Державки токарные керамические — прижим сверху, пластина R (круглая) · арт. CRDCN3225P19

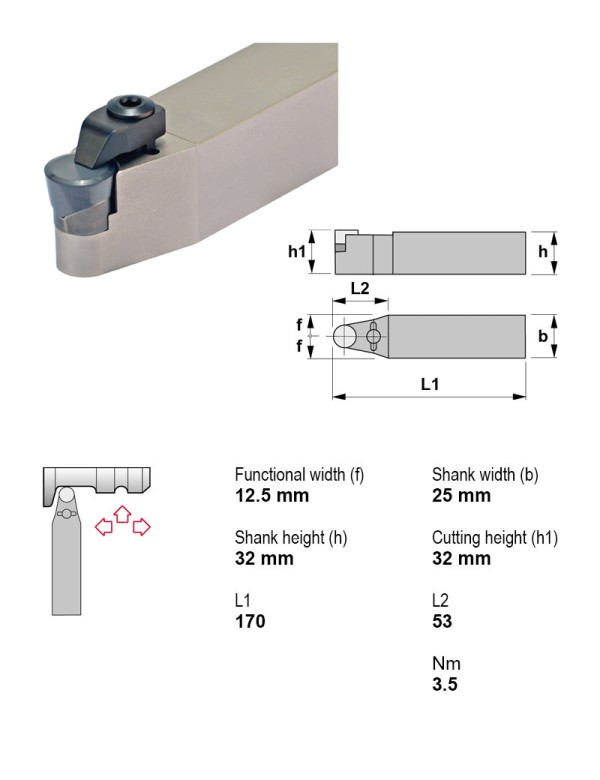

Державка токарная керамическая, 32X25, 45°, Применение профилирование, точение, Под пластину, I.C. 19,05 мм, Задний угол Положительный
| Применение | профилирование, точение |
|---|---|
| Главный угол в плане | 45° |
| Крепление пластины | Прижим сверху |
| Присоединение | Квадратный хвостовик |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Нейтральное |
| Под пластину, I.C. | 19.05 мм |
| Задний угол | Положительный |
| Сечение державки | 32X25 |
| Форма пластины | R — круглая |
Другие типоразмеры серии
Державки токарные керамические — прижим сверху, пластина R (круглая) — 26 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Направление резания | Задний угол | Сечение державки | В список |
|---|---|---|---|---|
| CRDCN2525M09 | Нейтральное | Положительный | 25X25 | |
| CRDCN2525M12 | Нейтральное | Положительный | 25X25 | |
| CRDCN2525M15 | Нейтральное | Положительный | 25X25 | |
| CRDCN3225P09 | Нейтральное | Положительный | 32X25 | |
| CRDCN3225P12 | Нейтральное | Положительный | 32X25 | |
| CRDCN3225P15 | Нейтральное | Положительный | 32X25 | |
| CRDCN3225P19 | Нейтральное | Положительный | 32X25 | Текущая |
| CRDCN3232P19 | Нейтральное | Положительный | 32X32 | |
| CRDCN3232P25 | Нейтральное | Положительный | 32X32 | |
| CRDNN2525M12-4CD | Нейтральное | Отрицательный | 25X25 | |
| CRDNN2525M12-7CD | Нейтральное | Отрицательный | 25X25 | |
| CRDNN2525M15-7CD | Нейтральное | Отрицательный | 25X25 |
Совместимость
Связанные позиции по данным производителя — 7 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к CRDCN3225P19.
Пластины токарные по ISO 18323
- RCGX191000CC2Пластина токарная, круглая, IC 19,05 мм, сплав CC2
- RCGX191000CW1Пластина токарная, круглая, IC 19,05 мм, сплав CW1
- RCGX191000CX9Пластина токарная, круглая, IC 19,05 мм, сплав CX9
Корпуса сборных фрез1
- 123099160Фреза сборная Ø160 мм, 10 зуб., хвостовик Ø40 мм, Применение Фрезы уступа, Длина 63 мм, Задний угол Положительный
Оснастка модульная PSC1
- 23.218.50.50/040Удлинитель-переходник PSC JIS B 6339-BT / 50 Ø50, Длина 40 мм
Документы по позиции
Для этой позиции документы пока не привязаны.
