Canela · Державки токарные — прижим сверху, пластина S (квадратная 90°) · арт. CSBPL5050T19

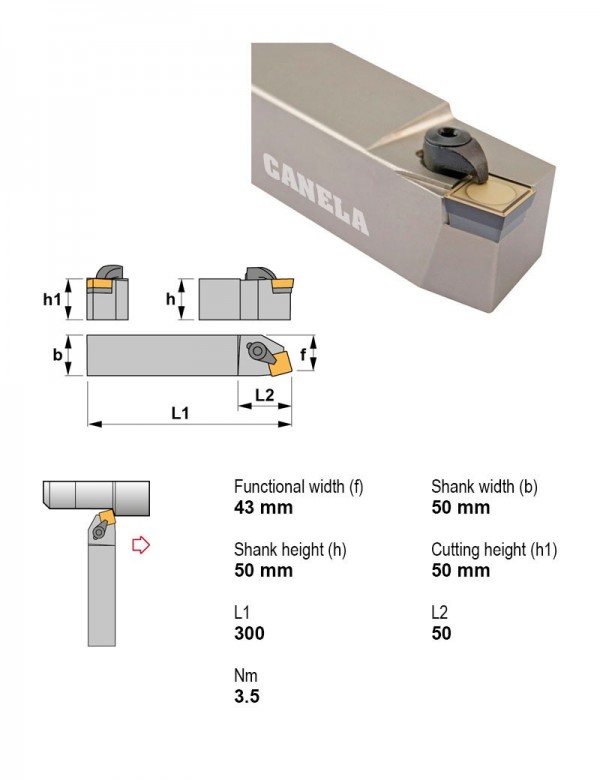

Державка токарная, 50X50, 75°, левое, Применение Точение, Под пластину, I.C. 19,05 мм, Задний угол Положительный
| Применение | Точение |
|---|---|
| Главный угол в плане | 75° |
| Крепление пластины | Прижим сверху |
| Присоединение | Квадратный хвостовик |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Левое |
| Под пластину, I.C. | 19.05 мм |
| Задний угол | Положительный |
| Сечение державки | 50X50 |
| Форма пластины | S — квадратная 90° |
Другие типоразмеры серии
Державки токарные — прижим сверху, пластина S (квадратная 90°) — 73 позиции серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Применение | Главный угол в плане | Направление резания | Под пластину, I.C., мм | Сечение державки | В список |
|---|---|---|---|---|---|---|
| CSBPL2020K09 | Точение | 75° | Левое | 9.52 | 20X20 | |
| CSBPL2020K12 | Точение | 75° | Левое | 12.7 | 20X20 | |
| CSBPL2525M12 | Точение | 75° | Левое | 12.7 | 25X25 | |
| CSBPL3225P12 | Точение | 75° | Левое | 12.7 | 32X25 | |
| CSBPL3232P19 | Точение | 75° | Левое | 19.05 | 32X32 | |
| CSBPL4040S19 | Точение | 75° | Левое | 19.05 | 40X40 | |
| CSBPL5050T19 | Точение | 75° | Левое | 19.05 | 50X50 | Текущая |
| CSBPR1212F09 | Точение | 75° | Правое | 9.52 | 12X12 | |
| CSBPR1616H09 | Точение | 75° | Правое | 9.52 | 16X16 | |
| CSBPR2020K09 | Точение | 75° | Правое | 9.52 | 20X20 | |
| CSBPR2020K12 | Точение | 75° | Правое | 12.7 | 20X20 | |
| CSBPR2525M12 | Точение | 75° | Правое | 12.7 | 25X25 |
Совместимость
Связанные позиции по данным производителя — 5 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к CSBPL5050T19.
Оправки расточные2
- PSC40-PCLNL22110-12Оправка расточная Ø40 мм, 95°, левое, Крепление пластины Рычажный зажим, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
- PSC50-PCLNL27140-12Оправка расточная Ø50 мм, 95°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
Оснастка модульная PSC1
- 23.218.50.50/040Удлинитель-переходник PSC JIS B 6339-BT / 50 Ø50, Длина 40 мм
Пластины токарные по ISO 18321
- SPUN190412EPM25Пластина токарная, квадратная 90°, IC 19,05 мм, радиус 1,2 мм, сплав PM25
Свёрла спиральные монолитные1
- 732311.9Сверло монолитное Ø11,9 мм, 2 зуб., хвостовик Ø12 мм, Внутренняя подача СОЖ Есть, Длина режущей части 71 мм, Длина 118 мм
Документы по позиции
Для этой позиции документы пока не привязаны.
