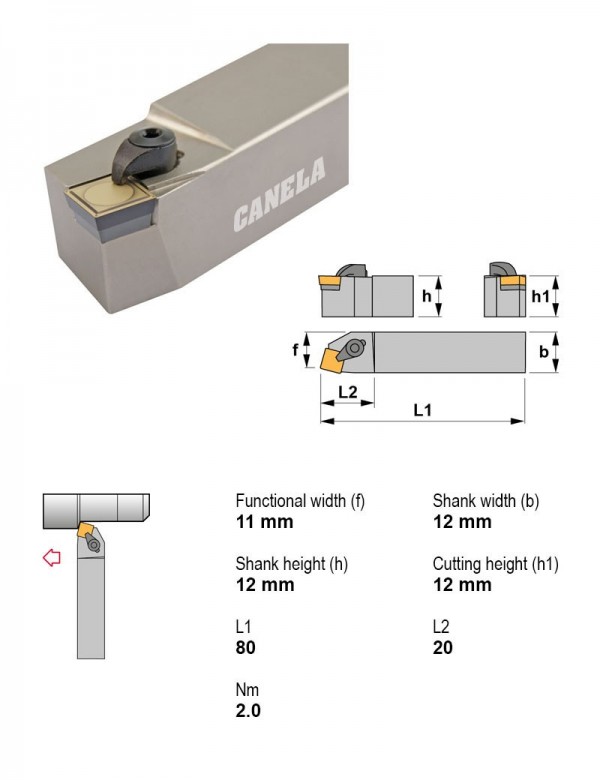

Canela · Державки токарные — прижим сверху, пластина S (квадратная 90°) · арт. CSBPR1212F09
Державка токарная, 12X12, 75°, правое, Крепление пластины Прижим сверху, Под пластину, I.C. 9,52 мм, Задний угол Положительный
| Применение | Точение |
|---|---|
| Главный угол в плане | 75° |
| Крепление пластины | Прижим сверху |
| Присоединение | Квадратный хвостовик |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Правое |
| Под пластину, I.C. | 9.52 мм |
| Задний угол | Положительный |
| Сечение державки | 12X12 |
| Форма пластины | S — квадратная 90° |
Где найти у производителя
Магазин Canela · canelatools-store.com
- Откройте магазин Canela (canelatools-store.com) и введите артикул CSBPR1212F09 в строку поиска. Тип изделия указан в коротком описании под названием.
Другие типоразмеры серии
Державки токарные — прижим сверху, пластина S (квадратная 90°) — 73 позиции серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Применение | Главный угол в плане | Направление резания | Под пластину, I.C., мм | Сечение державки | В список |
|---|---|---|---|---|---|---|
| CSBPL2020K12 | Точение | 75° | Левое | 12.7 | 20X20 | |
| CSBPL2525M12 | Точение | 75° | Левое | 12.7 | 25X25 | |
| CSBPL3225P12 | Точение | 75° | Левое | 12.7 | 32X25 | |
| CSBPL3232P19 | Точение | 75° | Левое | 19.05 | 32X32 | |
| CSBPL4040S19 | Точение | 75° | Левое | 19.05 | 40X40 | |
| CSBPL5050T19 | Точение | 75° | Левое | 19.05 | 50X50 | |
| CSBPR1212F09 | Точение | 75° | Правое | 9.52 | 12X12 | Текущая |
| CSBPR1616H09 | Точение | 75° | Правое | 9.52 | 16X16 | |
| CSBPR2020K09 | Точение | 75° | Правое | 9.52 | 20X20 | |
| CSBPR2020K12 | Точение | 75° | Правое | 12.7 | 20X20 | |
| CSBPR2525M12 | Точение | 75° | Правое | 12.7 | 25X25 | |
| CSBPR3225P12 | Точение | 75° | Правое | 12.7 | 32X25 |
Совместимость
Связанные позиции по данным производителя — 6 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к CSBPR1212F09.
Пластины токарные по ISO 18322
- SPMR090308TN20Пластина токарная, квадратная 90°, IC 9,52 мм, сплав TN20
- SPUN090308ETL20Пластина токарная, квадратная 90°, IC 9,52 мм, радиус 0,8 мм, сплав TL20
Винты для пластин1
- 4002Штифт стопорный
Документы по позиции
Для этой позиции документы пока не привязаны.
