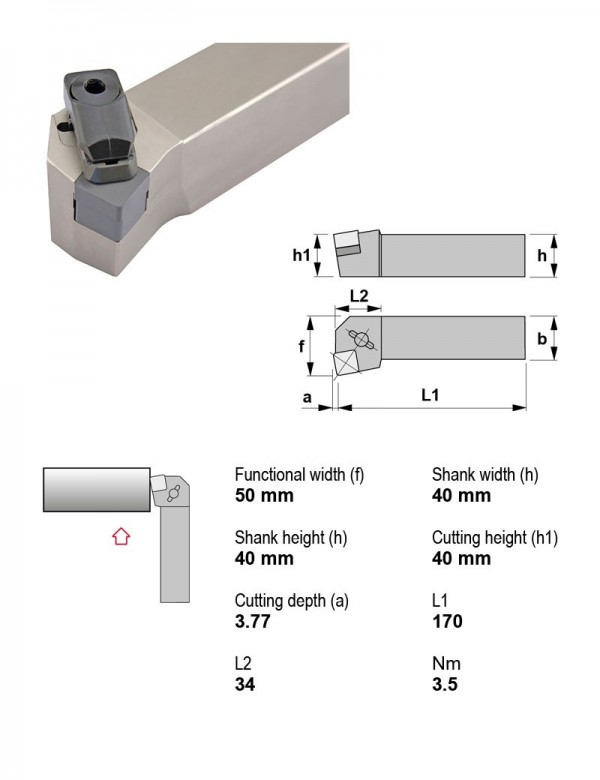

Державка токарная керамическая, 40X40, 75°, правое, Применение Внутреннее торцевание
Canela · Державки токарные керамические — прижим сверху, пластина S (квадратная 90°) · арт. CSKNR4040P15-CX

Державка токарная керамическая, 40X40, 75°, правое, Применение Внутреннее торцевание

ПрименениеВнутреннее торцевание
Главный угол в плане75°
Крепление пластиныПрижим сверху
ПрисоединениеКвадратный хвостовик
Внутренняя подача СОЖНет
Направление резанияПравое
Задний уголОтрицательный
Сечение державки40X40
Форма пластиныS — квадратная 90°

Другие типоразмеры серии

Державки токарные керамические — прижим сверху, пластина S (квадратная 90°) — 142 позиции серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.

АртикулПрименениеГлавный угол в планеНаправление резанияСечение державкиВ список
CSKNR3225P12-4CDВнутреннее торцевание75°Правое32X25
CSKNR3225P12-4CXВнутреннее торцевание75°Правое32X25
CSKNR3225P12-7CDВнутреннее торцевание75°Правое32X25
CSKNR3225P12-7CXВнутреннее торцевание75°Правое32X25
CSKNR3225P15-CDВнутреннее торцевание75°Правое32X25
CSKNR3225P15-CXВнутреннее торцевание75°Правое32X25
CSKNR4040P15-CXВнутреннее торцевание75°Правое40X40Текущая
CSRNL2525M12-4CDТочение75°Левое25X25
CSRNL2525M12-4CXТочение75°Левое25X25
CSRNL2525M12-7CDТочение75°Левое25X25
CSRNL2525M12-7CXТочение75°Левое25X25
CSRNL2525M15-CDТочение75°Левое25X25
Показать ещё · всего в серии 142

Совместимость

Связанные позиции по данным производителя — 6 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к CSKNR4040P15-CX.

Запчасти к инструменту2

  • 2415Прижим для керамических пластин M8×1,25 2415
  • ISSN-534Пластина опорная квадратная ISSN-534

Пластины токарные по ISO 18322

  • SNGX150708CX6Пластина токарная, квадратная 90°, IC 15,88 мм, сплав CX6, Радиус при вершине 0,8
  • SNGX150712CX6Пластина токарная, квадратная 90°, IC 15,88 мм, сплав CX6, Радиус при вершине 1,2

Винты для пластин1

  • 1180Винт Torx M8×1 1180

Оснастка модульная PSC1

  • 23.218.50.50/040Удлинитель-переходник PSC JIS B 6339-BT / 50 Ø50, Длина 40 мм

Документы по позиции

Для этой позиции документы пока не привязаны.
