Canela · Пластины токарные — точение · арт. SNGX150712CX6

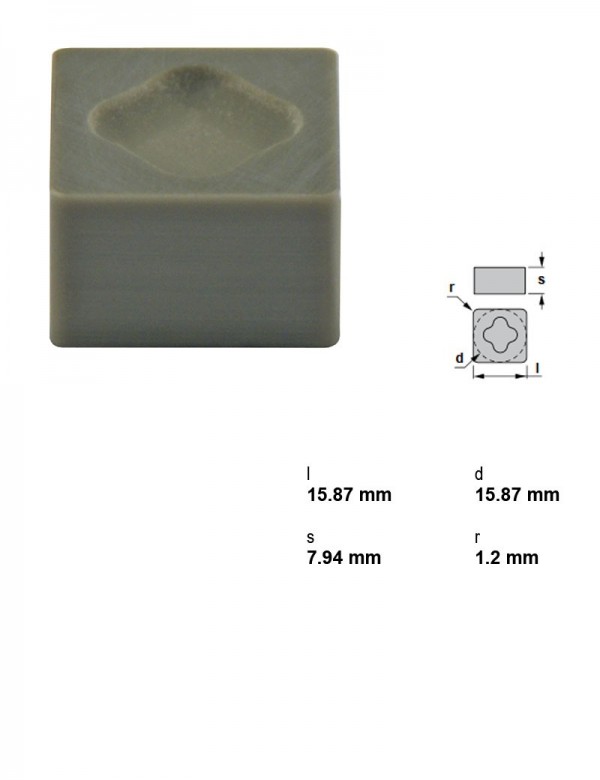

Пластина токарная, квадратная 90°, IC 15,88 мм, сплав CX6
| Применение | Точение |
|---|---|
| Радиус при вершине | 1.2 |
| Марка сплава | CX6 |
| Вписанная окружность (IC) | 15,88 |
| Группа материалов | Чугун |
| Задний угол | Отрицательный |
| Форма пластины | S — квадратная 90° |
| Толщина пластины | 7,94 |
Другие типоразмеры серии
Пластины токарные — точение — 367 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Пластины токарные по ISO 1832.
| Артикул | Марка сплава | Группа материалов | Форма пластины | Толщина пластины | Вписанная окружность (IC) | Задний угол | Радиус при вершине | В список |
|---|---|---|---|---|---|---|---|---|
| SNGN120716CX9 | CX9 | Чугун | S — квадратная 90° | 7,94 | 12,7 | Отрицательный | 1.6 | |
| SNGN120720CC2 | CC2 | Чугун | S — квадратная 90° | 7,94 | 12,7 | Отрицательный | 2.0 | |
| SNGX120708CX6 | CX6 | Чугун | S — квадратная 90° | 7,94 | 12,7 | Отрицательный | 0.8 | |
| SNGX120712CX6 | CX6 | Чугун | S — квадратная 90° | 7,94 | 12,7 | Отрицательный | 1.2 | |
| SNGX120716CX6 | CX6 | Чугун | S — квадратная 90° | 7,94 | 12,7 | Отрицательный | 1.6 | |
| SNGX150708CX6 | CX6 | Чугун | S — квадратная 90° | 7,94 | 15,88 | Отрицательный | 0.8 | |
| SNGX150712CX6 | CX6 | Чугун | S — квадратная 90° | 7,94 | 15,88 | Отрицательный | 1.2 | Текущая |
| SNGX150712CX9 | CX9 | Чугун | S — квадратная 90° | 7,94 | 15,88 | Отрицательный | 1.2 | |
| SNGX150716CX6 | CX6 | Чугун | S — квадратная 90° | 7,94 | 15,88 | Отрицательный | 1.6 | |
| SNGX150716CX9 | CX9 | Чугун | S — квадратная 90° | 7,94 | 15,88 | Отрицательный | 1.6 | |
| SNMG120404FMC-TN15 | TN15 | Сталь | S — квадратная 90° | 4,76 | 12,7 | Отрицательный | 0.4 | |
| SNMG120408KC-TK15 | TK15 | Чугун | S — квадратная 90° | 4,76 | 12,7 | Отрицательный | 0.8 |
Совместимость
Связанные позиции по данным производителя — 26 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходит к позициям
У этих позиций SNGX150712CX6 указан производителем как подходящий.
Державки токарные по ISO 560824
- CSDNN2525M15-CXДержавка токарная керамическая, 25X25, 45°
- CSDNN3225P15-CXДержавка токарная керамическая, 32X25, 45°
- CSKNL2525M15-CXДержавка токарная керамическая, 25X25, 75°, левое
- CSKNL3225P15-CXДержавка токарная керамическая, 32X25, 75°, левое
- CSKNL4040P15-CXДержавка токарная керамическая, 40X40, 75°, левое
- CSKNR2525M15-CXДержавка токарная керамическая, 25X25, 75°, правое
- CSKNR3225P15-CXДержавка токарная керамическая, 32X25, 75°, правое
- CSKNR4040P15-CXДержавка токарная керамическая, 40X40, 75°, правое
- CSRNL2525M15-CXДержавка токарная керамическая, 25X25, 75°, левое
- CSRNL3225P15-CXДержавка токарная керамическая, 32X25, 75°, левое
- CSRNR2525M15-CXДержавка токарная керамическая, 25X25, 75°, правое
- CSRNR3225P15-CXДержавка токарная керамическая, 32X25, 75°, правое
- CSSNL2525M15-CXДержавка токарная керамическая, 25X25, 45°, левое
- CSSNL3225P15-CXДержавка токарная керамическая, 32X25, 45°, левое
- CSSNR2525M15-CXДержавка токарная керамическая, 25X25, 45°, правое
- CSSNR3225P15-CXДержавка токарная керамическая, 32X25, 45°, правое
- CSXNL2525M15-CXДержавка токарная керамическая, 25X25, 85°, левое
- CSXNL3225P15-CXДержавка токарная керамическая, 32X25, 85°, левое
- CSXNR2525M15-CXДержавка токарная керамическая, 25X25, 85°, правое
- CSXNR3225P15-CXДержавка токарная керамическая, 32X25, 85°, правое
- CSYNL2525M15-CXДержавка токарная керамическая, 25X25, 85°, левое
- CSYNL3225P15-CXДержавка токарная керамическая, 32X25, 85°, левое
- CSYNR2525M15-CXДержавка токарная керамическая, 25X25, 85°, правое
- CSYNR3225P15-CXДержавка токарная керамическая, 32X25, 85°, правое
Оправки расточные2
- S50U-CSSNL15-CXОправка расточная керамическая Ø50 мм, 45°, левое
- S50U-CSSNR15-CXОправка расточная керамическая Ø50 мм, 45°, правое
Документы по позиции
Для этой позиции технический лист пока не привязан.
