Canela · Державки токарные — внутреннее торцевание, точение · арт. CSKPR2020K12

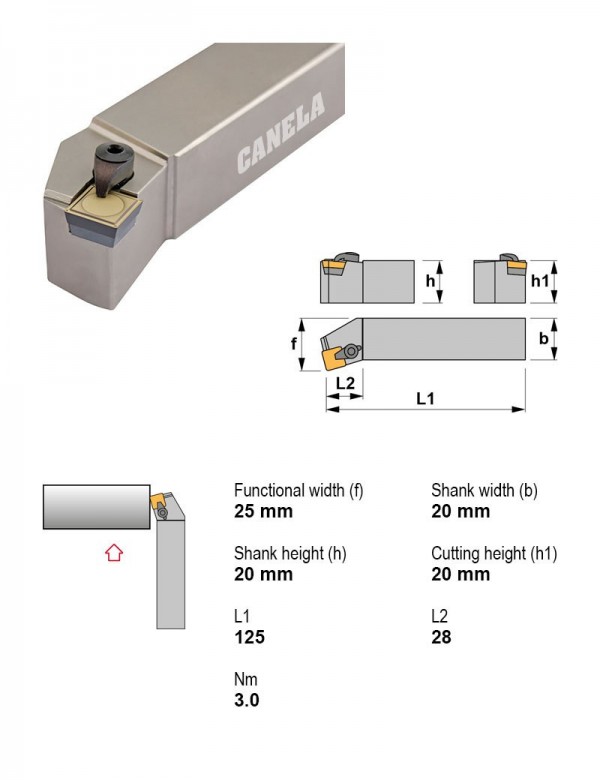

Державка токарная, 20X20, 75°, правое
| Применение | внутреннее торцевание, точение |
|---|---|
| Главный угол в плане | 75° |
| Крепление пластины | Прижим сверху |
| Присоединение | Квадратный хвостовик |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Правое |
| Задний угол | Положительный |
| Сечение державки | 20X20 |
| Форма пластины | S — квадратная 90° |
Другие типоразмеры серии
Державки токарные — внутреннее торцевание, точение — 310 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Главный угол в плане | Крепление пластины | Присоединение | Внутренняя подача СОЖ | Направление резания | Задний угол | Форма пластины | Сечение державки | В список |
|---|---|---|---|---|---|---|---|---|---|
| CSKPL3232P19 | 75° | Прижим сверху | Квадратный хвостовик | Нет | Левое | Положительный | S — квадратная 90° | 32X32 | |
| CSKPL4040S19 | 75° | Прижим сверху | Квадратный хвостовик | Нет | Левое | Положительный | S — квадратная 90° | 40X40 | |
| CSKPL5050T19 | 75° | Прижим сверху | Квадратный хвостовик | Нет | Левое | Положительный | S — квадратная 90° | 50X50 | |
| CSKPR1212F09 | 75° | Прижим сверху | Квадратный хвостовик | Нет | Правое | Положительный | S — квадратная 90° | 12X12 | |
| CSKPR1616H09 | 75° | Прижим сверху | Квадратный хвостовик | Нет | Правое | Положительный | S — квадратная 90° | 16X16 | |
| CSKPR2020K09 | 75° | Прижим сверху | Квадратный хвостовик | Нет | Правое | Положительный | S — квадратная 90° | 20X20 | |
| CSKPR2020K12 | 75° | Прижим сверху | Квадратный хвостовик | Нет | Правое | Положительный | S — квадратная 90° | 20X20 | Текущая |
| CSKPR2525M12 | 75° | Прижим сверху | Квадратный хвостовик | Нет | Правое | Положительный | S — квадратная 90° | 25X25 | |
| CSKPR3225P12 | 75° | Прижим сверху | Квадратный хвостовик | Нет | Правое | Положительный | S — квадратная 90° | 32X25 | |
| CSKPR3232P19 | 75° | Прижим сверху | Квадратный хвостовик | Нет | Правое | Положительный | S — квадратная 90° | 32X32 | |
| CSKPR4040S19 | 75° | Прижим сверху | Квадратный хвостовик | Нет | Правое | Положительный | S — квадратная 90° | 40X40 | |
| CSKPR5050T19 | 75° | Прижим сверху | Квадратный хвостовик | Нет | Правое | Положительный | S — квадратная 90° | 50X50 |
Совместимость
Связанные позиции по данным производителя — 6 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к CSKPR2020K12.
Пластины токарные по ISO 18322
- SPMR120304TN15Пластина токарная, квадратная 90°, IC 12,7 мм, сплав TN15
- SPMR120308PM25Пластина токарная, квадратная 90°, IC 12,7 мм, сплав PM25
Державки отрезные и канавочные1
- PSC32-NSR22040-02Державка отрезная Ø32 мм
Державки резьбовые токарные1
- PSC40-NEL27050-03Державка резьбовая Ø40 мм
Оправки расточные1
- PSC32-PCLNL22096-12Оправка расточная Ø32 мм, 95°, левое
Свёрла спиральные монолитные1
- 732311.2Сверло монолитное Ø11,2 мм, 2 зуб., хвостовик Ø12 мм
Документы по позиции
Для этой позиции технический лист пока не привязан.
