Canela · Пластины токарные — форма S (квадратная 90°) · арт. SPMR120308PM25

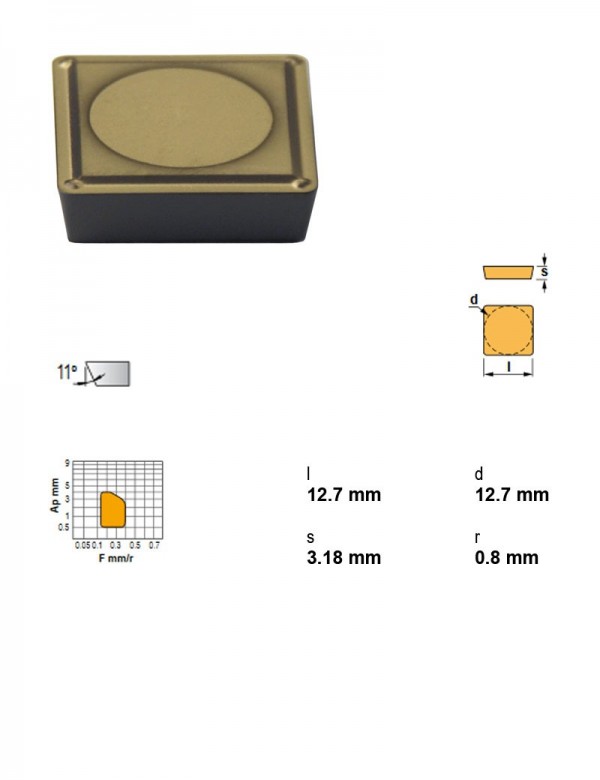

Пластина токарная, квадратная 90°, IC 12,7 мм, сплав PM25
| Применение | Точение |
|---|---|
| Радиус при вершине | 0.8 |
| Характер резания | Прерывистое |
| Марка сплава | PM25 |
| I.C. | 12,7 мм |
| Вид обработки | Чистовая, получистовая |
| Группа материалов | Сталь |
| Задний угол | Положительный |
| Форма пластины | S — квадратная 90° |
| Толщина пластины | 3,18 мм |
Другие типоразмеры серии
Пластины токарные — форма S (квадратная 90°) — 60 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Пластины токарные по ISO 1832.
| Артикул | Марка сплава | I.C., мм | Радиус при вершине | Применение | Группа материалов | Задний угол | Толщина пластины, мм | В список |
|---|---|---|---|---|---|---|---|---|
| SNMG150612RC-TN30 | TN30 | 15,88 | 1.2 | Точение | Сталь | Отрицательный | 6,35 | |
| SNMG190616RC-TN30 | TN30 | 19,05 | 1.6 | Точение | Сталь | Отрицательный | 6,35 | |
| SNMM190616TN30 | TN30 | 19,05 | 1.6 | Точение | Сталь | Отрицательный | 6,35 | |
| SNMM250724TN30 | TN30 | 25,4 | 2.4 | Точение | Сталь | Отрицательный | 7,94 | |
| SPMR090308TN20 | TN20 | 9,52 | 0.8 | Точение | Сталь | Положительный | 3,18 | |
| SPMR120304TN15 | TN15 | 12,7 | 0.4 | Точение | Сталь | Положительный | 3,18 | |
| SPMR120308PM25 | PM25 | 12,7 | 0.8 | Точение | Сталь | Положительный | 3,18 | Текущая |
| SPMR120308TN20 | TN20 | 12,7 | 0.8 | Точение | Сталь | Положительный | 3,18 | |
| SPMW120408TL20 | TL20 | 12,7 | 0.8 | Точение | Сталь | Положительный | 4,76 | |
| SPMW120408TL40 | TL40 | 12,7 | 0.5 | Точение | Сталь | Положительный | 4,76 | |
| SPUN090304ETL20 | TL20 | 9,52 | 0,4 | — | — | — | — | |
| SPUN090308ETL20 | TL20 | 9,52 | 0,8 | — | — | — | — |
Совместимость
Связанные позиции по данным производителя — 44 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходит к позициям
У этих позиций SPMR120308PM25 указан производителем как подходящий.
Державки токарные по ISO 560828
- CSBPL2020K12Державка токарная, 20X20, 75°, левое, Крепление пластины Прижим сверху, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- CSBPL2525M12Державка токарная, 25X25, 75°, левое, Крепление пластины Прижим сверху, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- CSBPL3225P12Державка токарная, 32X25, 75°, левое, Применение Точение, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- CSBPR2020K12Державка токарная, 20X20, 75°, правое, Крепление пластины Прижим сверху, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- CSBPR2525M12Державка токарная, 25X25, 75°, правое, Крепление пластины Прижим сверху, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- CSBPR3225P12Державка токарная, 32X25, 75°, правое, Применение Точение, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- CSDPL2020K12Державка токарная, 20X20, 45°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- CSDPL2525M12Державка токарная, 25X25, 45°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- CSDPN2020K12Державка токарная, 20X20, 45°, Крепление пластины Прижим сверху, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- CSDPN2525M12Державка токарная, 25X25, 45°, Крепление пластины Прижим сверху, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- CSDPR2020K12Державка токарная, 20X20, 45°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- CSDPR2525M12Державка токарная, 25X25, 45°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- CSKPL2020K12Державка токарная, 20X20, 75°, левое, Крепление пластины Прижим сверху, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- CSKPL2525M12Державка токарная, 25X25, 75°, левое, Крепление пластины Прижим сверху, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- CSKPL3225P12Державка токарная, 32X25, 75°, левое, Применение внутреннее торцевание, точение, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- CSKPR2020K12Державка токарная, 20X20, 75°, правое, Крепление пластины Прижим сверху, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- CSKPR2525M12Державка токарная, 25X25, 75°, правое, Крепление пластины Прижим сверху, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- CSKPR3225P12Державка токарная, 32X25, 75°, правое, Применение внутреннее торцевание, точение, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- CSSPL2020K12Державка токарная, 20X20, 45°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- CSSPL2525M12Державка токарная, 25X25, 45°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- CSSPL3225P12Державка токарная, 32X25, 45°, левое, Крепление пластины Прижим сверху, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- CSSPR2020K12Державка токарная, 20X20, 45°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- CSSPR2525M12Державка токарная, 25X25, 45°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- CSSPR3225P12Державка токарная, 32X25, 45°, правое, Крепление пластины Прижим сверху, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- CSTPL2020K12Державка токарная, 20X20, 60°, левое, Крепление пластины Прижим сверху, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- CSTPL2525M12Державка токарная, 25X25, 60°, левое, Крепление пластины Прижим сверху, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- CSTPR2020K12Державка токарная, 20X20, 60°, правое, Крепление пластины Прижим сверху, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- CSTPR2525M12Державка токарная, 25X25, 60°, правое, Крепление пластины Прижим сверху, Под пластину, I.C. 12,7 мм, Задний угол Положительный
Оправки расточные16
- CSKPL12CA-12Оправка расточная, 75°, левое, Высота центра картриджа 12 мм, Крепление пластины Прижим сверху, Задний угол Положительный
- CSKPL16CA-12Оправка расточная, 75°, левое, Высота центра картриджа 16 мм, Крепление пластины Прижим сверху, Задний угол Положительный
- CSKPR12CA-12Оправка расточная, 75°, правое, Высота центра картриджа 12 мм, Крепление пластины Прижим сверху, Задний угол Положительный
- CSKPR16CA-12Оправка расточная, 75°, правое, Высота центра картриджа 16 мм, Крепление пластины Прижим сверху, Задний угол Положительный
- CSSPL12CA-12Оправка расточная, 45°, левое, Высота центра картриджа 12 мм, Крепление пластины Прижим сверху, Задний угол Положительный
- CSSPL16CA-12Оправка расточная, 45°, левое, Высота центра картриджа 16 мм, Крепление пластины Прижим сверху, Задний угол Положительный
- CSSPR12CA-12Оправка расточная, 45°, правое, Высота центра картриджа 12 мм, Крепление пластины Прижим сверху, Задний угол Положительный
- CSSPR16CA-12Оправка расточная, 45°, правое, Высота центра картриджа 16 мм, Крепление пластины Прижим сверху, Задний угол Положительный
- S25T-CSKPL12Оправка расточная Ø25 мм, 75°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- S25T-CSKPR12Оправка расточная Ø25 мм, 75°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- S32U-CSKPL12Оправка расточная Ø32 мм, 75°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- S32U-CSKPR12Оправка расточная Ø32 мм, 75°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- S40V-CSKPL12Оправка расточная Ø40 мм, 75°, левое, Крепление пластины Прижим сверху, Внутренняя подача СОЖ Нет, Задний угол Положительный
- S40V-CSKPR12Оправка расточная Ø40 мм, 75°, правое, Крепление пластины Прижим сверху, Внутренняя подача СОЖ Нет, Задний угол Положительный
- S50W-CSKPL12Оправка расточная Ø50 мм, 75°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- S50W-CSKPR12Оправка расточная Ø50 мм, 75°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 12,7 мм, Задний угол Положительный
Документы по позиции
Для этой позиции документы пока не привязаны.
