Canela · Державки токарные — точение фаски, внутреннее торцевание, профилирование и др. · арт. CSSPR4040S19

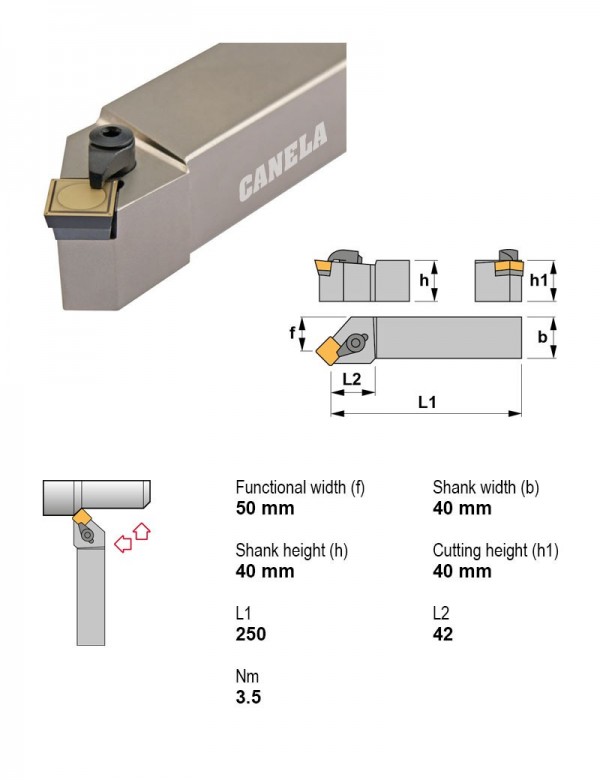

Державка токарная, 40X40, 45°, правое
| Применение | точение фаски, внутреннее торцевание, профилирование и др. |
|---|---|
| Главный угол в плане | 45° |
| Крепление пластины | Прижим сверху |
| Присоединение | Квадратный хвостовик |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Правое |
| Задний угол | Положительный |
| Сечение державки | 40X40 |
| Форма пластины | S — квадратная 90° |
Другие типоразмеры серии
Державки токарные — точение фаски, внутреннее торцевание, профилирование и др. — 149 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Главный угол в плане | Крепление пластины | Присоединение | Внутренняя подача СОЖ | Направление резания | Задний угол | Форма пластины | Сечение державки | В список |
|---|---|---|---|---|---|---|---|---|---|
| CSSPR1212F09 | 45° | Прижим сверху | Квадратный хвостовик | Нет | Правое | Положительный | S — квадратная 90° | 12X12 | |
| CSSPR1616H09 | 45° | Прижим сверху | Квадратный хвостовик | Нет | Правое | Положительный | S — квадратная 90° | 16X16 | |
| CSSPR2020K12 | 45° | Прижим сверху | Квадратный хвостовик | Нет | Правое | Положительный | S — квадратная 90° | 20X20 | |
| CSSPR2525M12 | 45° | Прижим сверху | Квадратный хвостовик | Нет | Правое | Положительный | S — квадратная 90° | 25X25 | |
| CSSPR3225P12 | 45° | Прижим сверху | Квадратный хвостовик | Нет | Правое | Положительный | S — квадратная 90° | 32X25 | |
| CSSPR3232P19 | 45° | Прижим сверху | Квадратный хвостовик | Нет | Правое | Положительный | S — квадратная 90° | 32X32 | |
| CSSPR4040S19 | 45° | Прижим сверху | Квадратный хвостовик | Нет | Правое | Положительный | S — квадратная 90° | 40X40 | Текущая |
| DSSNL2020K12-A | 45° | Прижим за лунку | Квадратный хвостовик | Есть | Левое | Отрицательный | S — квадратная 90° | 20X20 | |
| DSSNL2020K12-N | 45° | Прижим за лунку | Квадратный хвостовик | Нет | Левое | Отрицательный | S — квадратная 90° | 20X20 | |
| DSSNL2525M12-A | 45° | Прижим за лунку | Квадратный хвостовик | Есть | Левое | Отрицательный | S — квадратная 90° | 25X25 | |
| DSSNL2525M12-N | 45° | Прижим за лунку | Квадратный хвостовик | Нет | Левое | Отрицательный | S — квадратная 90° | 25X25 | |
| DSSNL2525M15-N | 45° | Прижим за лунку | Квадратный хвостовик | Нет | Левое | Отрицательный | S — квадратная 90° | 25X25 |
Совместимость
Связанные позиции по данным производителя — 4 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к CSSPR4040S19.
Оправки расточные2
- PSC40-PCLNL22110-12Оправка расточная Ø40 мм, 95°, левое
- PSC50-PCLNL27140-12Оправка расточная Ø50 мм, 95°, левое
Оснастка модульная PSC1
- 23.218.50.50/040Удлинитель-переходник PSC JIS B 6339-BT / 50 Ø50
Свёрла спиральные монолитные1
- 732311.9Сверло монолитное Ø11,9 мм, 2 зуб., хвостовик Ø12 мм
Документы по позиции
Для этой позиции технический лист пока не привязан.
