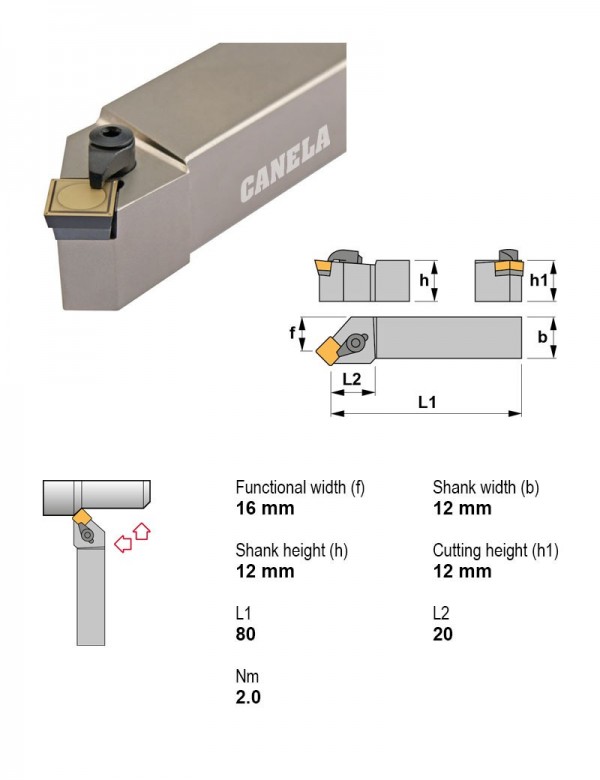

Державка токарная, 12X12, 45°, правое, Применение точение фаски, внутреннее торцевание, профилирование и др., Под пластину, I.C. 9,52 мм
Canela · Державки токарные — прижим сверху, пластина S (квадратная 90°) · арт. CSSPR1212F09

Державка токарная, 12X12, 45°, правое, Применение точение фаски, внутреннее торцевание, профилирование и др., Под пластину, I.C. 9,52 мм

Применениеточение фаски, внутреннее торцевание, профилирование и др.
Главный угол в плане45°
Крепление пластиныПрижим сверху
ПрисоединениеКвадратный хвостовик
Внутренняя подача СОЖНет
Направление резанияПравое
Под пластину, I.C.9.52 мм
Задний уголПоложительный
Сечение державки12X12
Форма пластиныS — квадратная 90°

Где найти у производителя

Магазин Canela · canelatools-store.com

  • Откройте магазин Canela (canelatools-store.com) и введите артикул CSSPR1212F09 в строку поиска. Тип изделия указан в коротком описании под названием.

Открыть поиск у производителя по артикулу CSSPR1212F09 →

Другие типоразмеры серии

Державки токарные — прижим сверху, пластина S (квадратная 90°) — 73 позиции серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.

АртикулПрименениеГлавный угол в планеНаправление резанияПод пластину, I.C., ммСечение державкиВ список
CSSPL1616H09точение фаски, внутреннее торцевание, профилирование и др.45°Левое9.5216X16
CSSPL2020K12точение фаски, внутреннее торцевание, профилирование и др.45°Левое12.720X20
CSSPL2525M12точение фаски, внутреннее торцевание, профилирование и др.45°Левое12.725X25
CSSPL3225P12точение фаски, внутреннее торцевание, профилирование и др.45°Левое12.732X25
CSSPL3232P19точение фаски, внутреннее торцевание, профилирование и др.45°Левое19.0532X32
CSSPL4040S19точение фаски, внутреннее торцевание, профилирование и др.45°Левое19.0540X40
CSSPR1212F09точение фаски, внутреннее торцевание, профилирование и др.45°Правое9.5212X12Текущая
CSSPR1616H09точение фаски, внутреннее торцевание, профилирование и др.45°Правое9.5216X16
CSSPR2020K12точение фаски, внутреннее торцевание, профилирование и др.45°Правое12.720X20
CSSPR2525M12точение фаски, внутреннее торцевание, профилирование и др.45°Правое12.725X25
CSSPR3225P12точение фаски, внутреннее торцевание, профилирование и др.45°Правое12.732X25
CSSPR3232P19точение фаски, внутреннее торцевание, профилирование и др.45°Правое19.0532X32
Показать ещё · всего в серии 73

Совместимость

Связанные позиции по данным производителя — 6 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к CSSPR1212F09.

Запчасти к инструменту3

  • 2207Прижим сверху (C) M5×0,8 2207
  • 3109Пластина опорная квадратная 3109
  • 5025Ключ шестигранный A2,5

Пластины токарные по ISO 18322

  • SPMR090308TN20Пластина токарная, квадратная 90°, IC 9,52 мм, сплав TN20
  • SPUN090308ETL20Пластина токарная, квадратная 90°, IC 9,52 мм, радиус 0,8 мм, сплав TL20

Винты для пластин1

  • 4002Штифт стопорный
