Canela · Державки токарные керамические — точение · арт. CSXNL3225P12-4CD

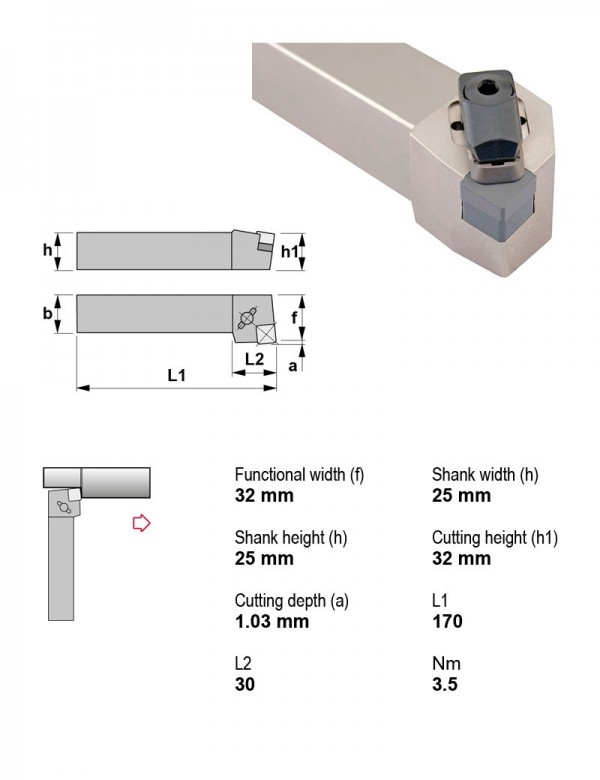

Державка токарная керамическая, 32X25, 85°, левое
| Применение | Точение |
|---|---|
| Главный угол в плане | 85° |
| Крепление пластины | Прижим сверху |
| Присоединение | Квадратный хвостовик |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Левое |
| Задний угол | Отрицательный |
| Сечение державки | 32X25 |
| Форма пластины | S — квадратная 90° |
Другие типоразмеры серии
Державки токарные керамические — точение — 108 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Главный угол в плане | Направление резания | Сечение державки | Форма пластины | В список |
|---|---|---|---|---|---|
| CSXNL2525M12-4CD | 85° | Левое | 25X25 | S — квадратная 90° | |
| CSXNL2525M12-4CX | 85° | Левое | 25X25 | S — квадратная 90° | |
| CSXNL2525M12-7CD | 85° | Левое | 25X25 | S — квадратная 90° | |
| CSXNL2525M12-7CX | 85° | Левое | 25X25 | S — квадратная 90° | |
| CSXNL2525M15-CD | 85° | Левое | 25X25 | S — квадратная 90° | |
| CSXNL2525M15-CX | 85° | Левое | 25X25 | S — квадратная 90° | |
| CSXNL3225P12-4CD | 85° | Левое | 32X25 | S — квадратная 90° | Текущая |
| CSXNL3225P12-4CX | 85° | Левое | 32X25 | S — квадратная 90° | |
| CSXNL3225P12-7CD | 85° | Левое | 32X25 | S — квадратная 90° | |
| CSXNL3225P12-7CX | 85° | Левое | 32X25 | S — квадратная 90° | |
| CSXNL3225P15-CD | 85° | Левое | 32X25 | S — квадратная 90° | |
| CSXNL3225P15-CX | 85° | Левое | 32X25 | S — квадратная 90° |
Совместимость
Связанные позиции по данным производителя — 5 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к CSXNL3225P12-4CD.
Пластины токарные по ISO 18324
- SNGN120404CC2Пластина токарная, квадратная 90°, IC 12,7 мм, сплав CC2
- SNGN120408CC2Пластина токарная, квадратная 90°, IC 12,7 мм, сплав CC2
- SNGN120420CC2Пластина токарная, квадратная 90°, IC 12,7 мм, сплав CC2
- SNGN120424CC2Пластина токарная, квадратная 90°, IC 12,7 мм, сплав CC2
Оснастка модульная PSC1
- 23.218.50.50/040Удлинитель-переходник PSC JIS B 6339-BT / 50 Ø50
Документы по позиции
Для этой позиции технический лист пока не привязан.
