Canela · Державки токарные керамические — прижим сверху, пластина S (квадратная 90°) · арт. CSXNL2525M12-7CD

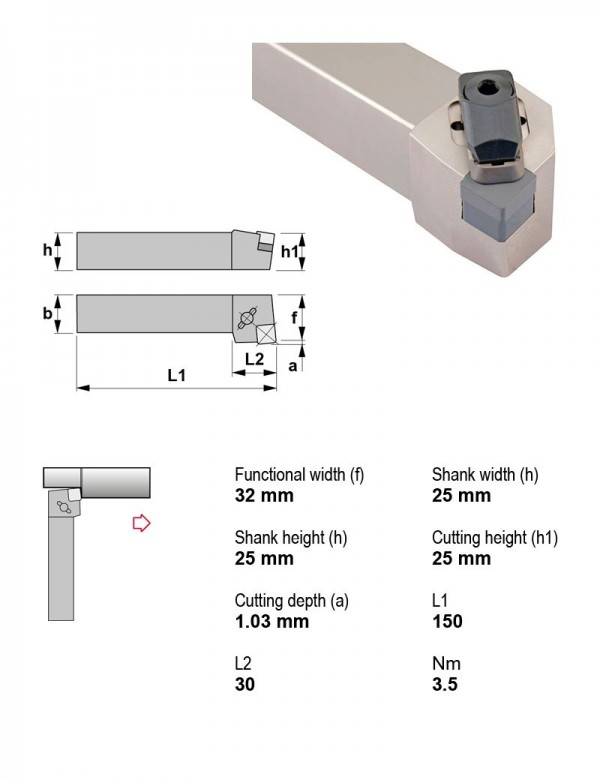

Державка токарная керамическая, 25X25, 85°, левое, Применение Точение
| Применение | Точение |
|---|---|
| Главный угол в плане | 85° |
| Крепление пластины | Прижим сверху |
| Присоединение | Квадратный хвостовик |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Левое |
| Задний угол | Отрицательный |
| Сечение державки | 25X25 |
| Форма пластины | S — квадратная 90° |
Другие типоразмеры серии
Державки токарные керамические — прижим сверху, пластина S (квадратная 90°) — 142 позиции серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Применение | Главный угол в плане | Направление резания | Сечение державки | В список |
|---|---|---|---|---|---|
| CSSNR3225P15-CD | точение фаски, точение | 45° | Правое | 32X25 | |
| CSSNR3225P15-CX | точение фаски, точение | 45° | Правое | 32X25 | |
| CSSNR3232P19-CD | точение фаски, точение | 45° | Правое | 32X32 | |
| CSSNR4040P19-CD | точение фаски, точение | 45° | Правое | 40X40 | |
| CSXNL2525M12-4CD | Точение | 85° | Левое | 25X25 | |
| CSXNL2525M12-4CX | Точение | 85° | Левое | 25X25 | |
| CSXNL2525M12-7CD | Точение | 85° | Левое | 25X25 | Текущая |
| CSXNL2525M12-7CX | Точение | 85° | Левое | 25X25 | |
| CSXNL2525M15-CD | Точение | 85° | Левое | 25X25 | |
| CSXNL2525M15-CX | Точение | 85° | Левое | 25X25 | |
| CSXNL3225P12-4CD | Точение | 85° | Левое | 32X25 | |
| CSXNL3225P12-4CX | Точение | 85° | Левое | 32X25 |
Совместимость
Связанные позиции по данным производителя — 9 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к CSXNL2525M12-7CD.
Пластины токарные по ISO 18324
- SNGN120708CC2Пластина токарная, квадратная 90°, IC 12,7 мм, сплав CC2, Радиус при вершине 0,8, Толщина пластины 7,94 мм
- SNGN120708CX9Пластина токарная, квадратная 90°, IC 12,7 мм, сплав CX9, Радиус при вершине 0,8
- SNGN120712CW1Пластина токарная, квадратная 90°, IC 12,7 мм, сплав CW1, Радиус при вершине 1,2
- SNGN120716CX9Пластина токарная, квадратная 90°, IC 12,7 мм, сплав CX9, Радиус при вершине 1,6
Винты для пластин1
- 1160Винт Torx M6×1 1160
Оснастка модульная PSC1
- 23.218.50.50/040Удлинитель-переходник PSC JIS B 6339-BT / 50 Ø50, Длина 40 мм
Документы по позиции
Для этой позиции документы пока не привязаны.
Нужна консультация по позиции — материал детали, аналог или срок поставки?
Задать вопрос по позиции
