Canela · Державки токарные — внутреннее торцевание, точение · арт. CTBPL1616H11

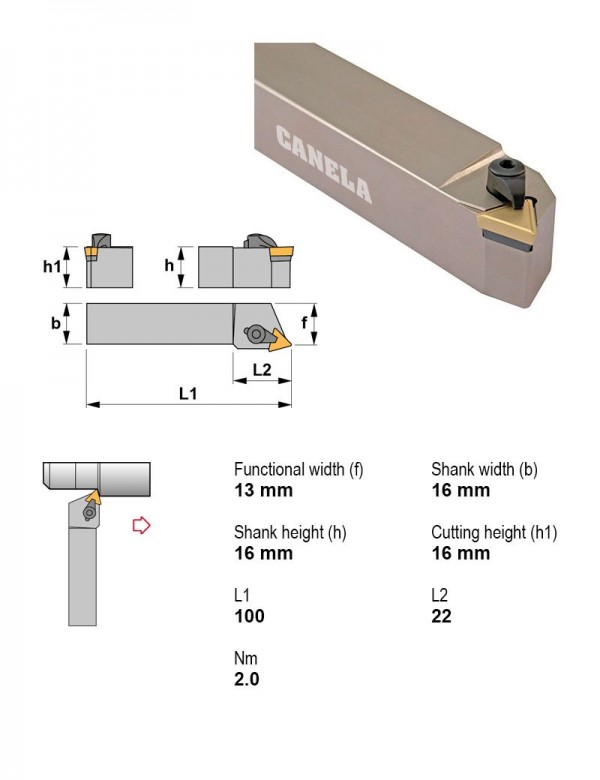

Державка токарная, 16X16, 75°, левое
| Применение | внутреннее торцевание, точение |
|---|---|
| Главный угол в плане | 75° |
| Крепление пластины | Прижим сверху |
| Присоединение | Квадратный хвостовик |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Левое |
| Задний угол | Положительный |
| Сечение державки | 16X16 |
| Форма пластины | T — треугольная 60° |
Другие типоразмеры серии
Державки токарные — внутреннее торцевание, точение — 310 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Главный угол в плане | Крепление пластины | Присоединение | Внутренняя подача СОЖ | Направление резания | Задний угол | Форма пластины | Сечение державки | В список |
|---|---|---|---|---|---|---|---|---|---|
| CSTPL2525M12 | 60° | Прижим сверху | Квадратный хвостовик | Нет | Левое | Положительный | S — квадратная 90° | 25X25 | |
| CSTPR1616H09 | 60° | Прижим сверху | Квадратный хвостовик | Нет | Правое | Положительный | S — квадратная 90° | 16X16 | |
| CSTPR2020K09 | 60° | Прижим сверху | Квадратный хвостовик | Нет | Правое | Положительный | S — квадратная 90° | 20X20 | |
| CSTPR2020K12 | 60° | Прижим сверху | Квадратный хвостовик | Нет | Правое | Положительный | S — квадратная 90° | 20X20 | |
| CSTPR2525M12 | 60° | Прижим сверху | Квадратный хвостовик | Нет | Правое | Положительный | S — квадратная 90° | 25X25 | |
| CTBPL1212F11 | 75° | Прижим сверху | Квадратный хвостовик | Нет | Левое | Положительный | T — треугольная 60° | 12X12 | |
| CTBPL1616H11 | 75° | Прижим сверху | Квадратный хвостовик | Нет | Левое | Положительный | T — треугольная 60° | 16X16 | Текущая |
| CTBPL2020K16 | 75° | Прижим сверху | Квадратный хвостовик | Нет | Левое | Положительный | T — треугольная 60° | 20X20 | |
| CTBPL2525M16 | 75° | Прижим сверху | Квадратный хвостовик | Нет | Левое | Положительный | T — треугольная 60° | 25X25 | |
| CTBPR1212F11 | 75° | Прижим сверху | Квадратный хвостовик | Нет | Правое | Положительный | T — треугольная 60° | 12X12 | |
| CTBPR1616H11 | 75° | Прижим сверху | Квадратный хвостовик | Нет | Правое | Положительный | T — треугольная 60° | 16X16 | |
| CTBPR2020K16 | 75° | Прижим сверху | Квадратный хвостовик | Нет | Правое | Положительный | T — треугольная 60° | 20X20 |
Совместимость
Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к CTBPL1616H11.
Пластины токарные по ISO 18322
- TPMR110304TN15Пластина токарная, треугольная 60°, IC 6,35 мм, сплав TN15
- TPMR110308TN20Пластина токарная, треугольная 60°, IC 6,35 мм, сплав TN20
Адаптеры с хвостовиком по ISO 26623-1 (CAPTO)1
- 18.453.050.25Патрон цанговый DIN 6499 PSC 50 ER25
Документы по позиции
Для этой позиции технический лист пока не привязан.
