Canela · Пластины токарные — форма T (треугольная 60°) · арт. TPMR110304TN15

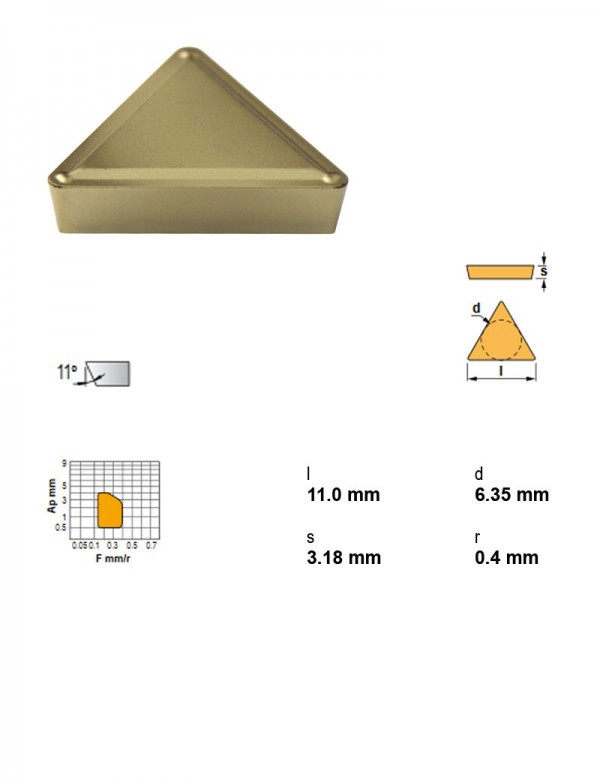

Пластина токарная, треугольная 60°, IC 6,35 мм, сплав TN15, Толщина пластины 3,18 мм
| Применение | Точение |
|---|---|
| Радиус при вершине | 0.4 |
| Характер резания | Непрерывное, лёгкое прерывание |
| Марка сплава | TN15 |
| I.C. | 6,35 мм |
| Вид обработки | Чистовая, получистовая |
| Группа материалов | Сталь |
| Задний угол | Положительный |
| Форма пластины | T — треугольная 60° |
| Толщина пластины | 3,18 мм |
Другие типоразмеры серии
Пластины токарные — форма T (треугольная 60°) — 77 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Пластины токарные по ISO 1832.
| Артикул | Радиус при вершине | Марка сплава | I.C., мм | Применение | Группа материалов | Задний угол | Толщина пластины, мм | Характер резания | Вид обработки | В список |
|---|---|---|---|---|---|---|---|---|---|---|
| TNMX160404LNC25 | 0.4 | NC25 | 9,52 | Точение | Сталь | Отрицательный | 4,76 | Непрерывное, лёгкое прерывание | Чистовая, получистовая | |
| TNMX160404RNC25 | 0.4 | NC25 | 9,52 | Точение | Сталь | Отрицательный | 4,76 | Непрерывное, лёгкое прерывание | Чистовая, получистовая | |
| TNMX160408LNC25 | 0.8 | NC25 | 9,52 | Точение | Сталь | Отрицательный | 4,76 | Непрерывное, лёгкое прерывание | Чистовая, получистовая | |
| TPMN160308CBN | 0.8 | CBN | 9,52 | Точение | Твёрдые материалы | Положительный | 3,18 | — | — | |
| TPMN160312CBN | 1.2 | CBN | 9,52 | Точение | Твёрдые материалы | Положительный | 3,18 | — | — | |
| TPMR090204TN15 | 0.4 | TN15 | 5,55 | Точение | Сталь | Положительный | 2,38 | Непрерывное, лёгкое прерывание | Чистовая, получистовая | |
| TPMR110304TN15 | 0.4 | TN15 | 6,35 | Точение | Сталь | Положительный | 3,18 | Непрерывное, лёгкое прерывание | Чистовая, получистовая | Текущая |
| TPMR110308TN20 | 0.8 | TN20 | 6,35 | Точение | Сталь | Положительный | 3,18 | Лёгкое прерывание | Чистовая, получистовая | |
| TPMR160304TN15 | 0.4 | TN15 | 9,52 | Точение | Сталь | Положительный | 3,18 | Непрерывное, лёгкое прерывание | Чистовая, получистовая | |
| TPMR160304TN30 | 0.4 | TN30 | 9,52 | Точение | Сталь | Положительный | 3,18 | Прерывистое | Чистовая, получистовая | |
| TPMR160308TN15 | 0.8 | TN15 | 9,52 | Точение | Сталь | Положительный | 3,18 | Непрерывное, лёгкое прерывание | Чистовая, получистовая | |
| TPMR160308TN30 | 0.8 | TN30 | 9,52 | Точение | Сталь | Положительный | 3,18 | Прерывистое | Чистовая, получистовая |
Совместимость
Связанные позиции по данным производителя — 65 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходит к позициям
У этих позиций TPMR110304TN15 указан производителем как подходящий.
Державки токарные по ISO 560843
- CTBPL1212F11Державка токарная, 12X12, 75°, левое, Крепление пластины Прижим сверху, Под пластину, I.C. 6,35 мм, Задний угол Положительный
- CTBPL1616H11Державка токарная, 16X16, 75°, левое, Крепление пластины Прижим сверху, Под пластину, I.C. 6,35 мм, Задний угол Положительный
- CTBPR1212F11Державка токарная, 12X12, 75°, правое, Крепление пластины Прижим сверху, Под пластину, I.C. 6,35 мм, Задний угол Положительный
- CTBPR1616H11Державка токарная, 16X16, 75°, правое, Крепление пластины Прижим сверху, Под пластину, I.C. 6,35 мм, Задний угол Положительный
- CTCPL1212F11Державка токарная, 12X12, 90°, левое, Применение внутреннее торцевание, точение, Под пластину, I.C. 6,35 мм, Форма пластины T — треугольная 60°
- CTCPL1616H11Державка токарная, 16X16, 90°, левое, Применение внутреннее торцевание, точение, Под пластину, I.C. 6,35 мм, Задний угол Положительный
- CTCPL2020K11Державка токарная, 20X20, 90°, левое, Крепление пластины Прижим сверху, Под пластину, I.C. 6,35 мм, Задний угол Положительный
- CTCPL2525M11Державка токарная, 25X25, 90°, левое, Крепление пластины Прижим сверху, Под пластину, I.C. 6,35 мм, Задний угол Положительный
- CTCPN1009E11Державка токарная, 10X9, 90°
- CTCPN2009K11Державка токарная, 20X9, 90°
- CTCPN2509R11Державка токарная, 25X9, 90°
- CTCPR1212F11Державка токарная, 12X12, 90°, правое, Применение внутреннее торцевание, точение, Под пластину, I.C. 6,35 мм, Форма пластины T — треугольная 60°
- CTCPR1616H11Державка токарная, 16X16, 90°, правое, Применение внутреннее торцевание, точение, Под пластину, I.C. 6,35 мм, Задний угол Положительный
- CTCPR2020K11Державка токарная, 20X20, 90°, правое, Крепление пластины Прижим сверху, Под пластину, I.C. 6,35 мм, Задний угол Положительный
- CTCPR2525M11Державка токарная, 25X25, 90°, правое, Применение внутреннее торцевание, точение, Под пластину, I.C. 6,35 мм, Задний угол Положительный
- CTDPL1212F11Державка токарная, 12X12, 45°, левое, Применение внутреннее торцевание, профилирование, точение, Под пластину, I.C. 6,35 мм
- CTDPL1616H11Державка токарная, 16X16, 45°, левое, Под пластину, I.C. 6,35 мм, Задний угол Положительный
- CTDPR1212F11Державка токарная, 12X12, 45°, правое, Применение внутреннее торцевание, профилирование, точение, Под пластину, I.C. 6,35 мм
- CTDPR1616H11Державка токарная, 16X16, 45°, правое, Под пластину, I.C. 6,35 мм, Задний угол Положительный
- CTFPL1010E11Державка токарная, 10X10, 90°, левое, Применение внутреннее торцевание, точение, Под пластину, I.C. 6,35 мм, Форма пластины T — треугольная 60°
- CTFPL1212F11Державка токарная, 12X12, 90°, левое, Применение внутреннее торцевание, точение, Под пластину, I.C. 6,35 мм, Форма пластины T — треугольная 60°
- CTFPL1616H11Державка токарная, 16X16, 90°, левое, Применение внутреннее торцевание, точение, Под пластину, I.C. 6,35 мм, Задний угол Положительный
- CTFPL2020K11Державка токарная, 20X20, 90°, левое, Крепление пластины Прижим сверху, Под пластину, I.C. 6,35 мм, Задний угол Положительный
- CTFPR1010E11Державка токарная, 10X10, 90°, правое, Применение внутреннее торцевание, точение, Под пластину, I.C. 6,35 мм, Форма пластины T — треугольная 60°
- CTFPR1212F11Державка токарная, 12X12, 90°, правое, Применение внутреннее торцевание, точение, Под пластину, I.C. 6,35 мм, Форма пластины T — треугольная 60°
- CTFPR1616H11Державка токарная, 16X16, 90°, правое, Применение внутреннее торцевание, точение, Под пластину, I.C. 6,35 мм, Задний угол Положительный
- CTFPR2020K11Державка токарная, 20X20, 90°, правое, Крепление пластины Прижим сверху, Под пластину, I.C. 6,35 мм, Задний угол Положительный
- CTGPL1010E11Державка токарная, 10X10, 90°, левое, Применение внутреннее торцевание, точение, Под пластину, I.C. 6,35 мм, Форма пластины T — треугольная 60°
- CTGPL1212F11Державка токарная, 12X12, 90°, левое, Применение внутреннее торцевание, точение, Под пластину, I.C. 6,35 мм, Форма пластины T — треугольная 60°
- CTGPL1616H11Державка токарная, 16X16, 90°, левое, Применение внутреннее торцевание, точение, Под пластину, I.C. 6,35 мм, Задний угол Положительный
- CTGPL2020K11Державка токарная, 20X20, 90°, левое, Крепление пластины Прижим сверху, Под пластину, I.C. 6,35 мм, Задний угол Положительный
- CTGPR1010E11Державка токарная, 10X10, 90°, правое, Применение внутреннее торцевание, точение, Под пластину, I.C. 6,35 мм, Форма пластины T — треугольная 60°
- CTGPR1212F11Державка токарная, 12X12, 90°, правое, Применение внутреннее торцевание, точение, Под пластину, I.C. 6,35 мм, Форма пластины T — треугольная 60°
- CTGPR1616H11Державка токарная, 16X16, 90°, правое, Применение внутреннее торцевание, точение, Под пластину, I.C. 6,35 мм, Задний угол Положительный
- CTGPR2020K11Державка токарная, 20X20, 90°, правое, Крепление пластины Прижим сверху, Под пластину, I.C. 6,35 мм, Задний угол Положительный
- CTTPL1010E11Державка токарная, 10X10, 60°, левое, Применение внутреннее торцевание, профилирование, точение, Под пластину, I.C. 6,35 мм
- CTTPL1212F11Державка токарная, 12X12, 60°, левое, Применение внутреннее торцевание, профилирование, точение, Под пластину, I.C. 6,35 мм
- CTTPL1616H11Державка токарная, 16X16, 60°, левое, Применение внутреннее торцевание, профилирование, точение, Под пластину, I.C. 6,35 мм, Задний угол Положительный
- CTTPL2020K11Державка токарная, 20X20, 60°, левое, Крепление пластины Прижим сверху, Под пластину, I.C. 6,35 мм, Задний угол Положительный
- CTTPR1010E11Державка токарная, 10X10, 60°, правое, Применение внутреннее торцевание, профилирование, точение, Под пластину, I.C. 6,35 мм
Показаны первые 40 из 43. Остальные — в разделе Державки токарные по ISO 5608.
Оправки расточные22
- CTFPL10CA-11Оправка расточная, 90°, левое, Высота центра картриджа 10 мм, Крепление пластины Прижим сверху, Задний угол Положительный
- CTFPR10CA-11Оправка расточная, 90°, правое, Высота центра картриджа 10 мм, Крепление пластины Прижим сверху, Задний угол Положительный
- CTGPL10CA-11Оправка расточная, 90°, левое, Высота центра картриджа 10 мм, Крепление пластины Прижим сверху, Задний угол Положительный
- CTGPR10CA-11Оправка расточная, 90°, правое, Высота центра картриджа 10 мм, Крепление пластины Прижим сверху, Задний угол Положительный
- CTSPL10CA-11Оправка расточная, 45°, левое, Высота центра картриджа 10 мм, Крепление пластины Прижим сверху, Задний угол Положительный
- CTSPR10CA-11Оправка расточная, 45°, правое, Высота центра картриджа 10 мм, Крепление пластины Прижим сверху, Задний угол Положительный
- CTTPL10CA-11Оправка расточная, 60°, левое, Высота центра картриджа 10 мм, Крепление пластины Прижим сверху, Задний угол Положительный
- CTTPR10CA-11Оправка расточная, 60°, правое, Высота центра картриджа 10 мм, Крепление пластины Прижим сверху, Задний угол Положительный
- CTWPL10CA-11Оправка расточная, 60°, левое, Высота центра картриджа 10 мм, Крепление пластины Прижим сверху, Задний угол Положительный
- CTWPR10CA-11Оправка расточная, 60°, правое, Высота центра картриджа 10 мм, Крепление пластины Прижим сверху, Задний угол Положительный
- S12M-CTFPL11Оправка расточная Ø12 мм, 90°, левое, Крепление пластины Прижим сверху, Внутренняя подача СОЖ Нет, Под пластину, I.C. 6,35 мм
- S12M-CTFPR11Оправка расточная Ø12 мм, 90°, правое, Крепление пластины Прижим сверху, Внутренняя подача СОЖ Нет, Под пластину, I.C. 6,35 мм
- S12M-CTUPL11Оправка расточная Ø12 мм, 93°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 6,35 мм
- S12M-CTUPR11Оправка расточная Ø12 мм, 93°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 6,35 мм
- S16R-CTFPL11Оправка расточная Ø16 мм, 90°, левое, Крепление пластины Прижим сверху, Внутренняя подача СОЖ Нет, Под пластину, I.C. 6,35 мм
- S16R-CTFPR11Оправка расточная Ø16 мм, 90°, правое, Крепление пластины Прижим сверху, Внутренняя подача СОЖ Нет, Под пластину, I.C. 6,35 мм
- S16R-CTUPL11Оправка расточная Ø16 мм, 93°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 6,35 мм
- S16R-CTUPR11Оправка расточная Ø16 мм, 93°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 6,35 мм
- S20S-CTFPL11Оправка расточная Ø20 мм, 90°, левое, Крепление пластины Прижим сверху, Внутренняя подача СОЖ Нет, Под пластину, I.C. 6,35 мм
- S20S-CTFPR11Оправка расточная Ø20 мм, 90°, правое, Крепление пластины Прижим сверху, Внутренняя подача СОЖ Нет, Под пластину, I.C. 6,35 мм
- S20S-CTUPL11Оправка расточная Ø20 мм, 93°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 6,35 мм, Задний угол Положительный
- S20S-CTUPR11Оправка расточная Ø20 мм, 93°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 6,35 мм, Задний угол Положительный
