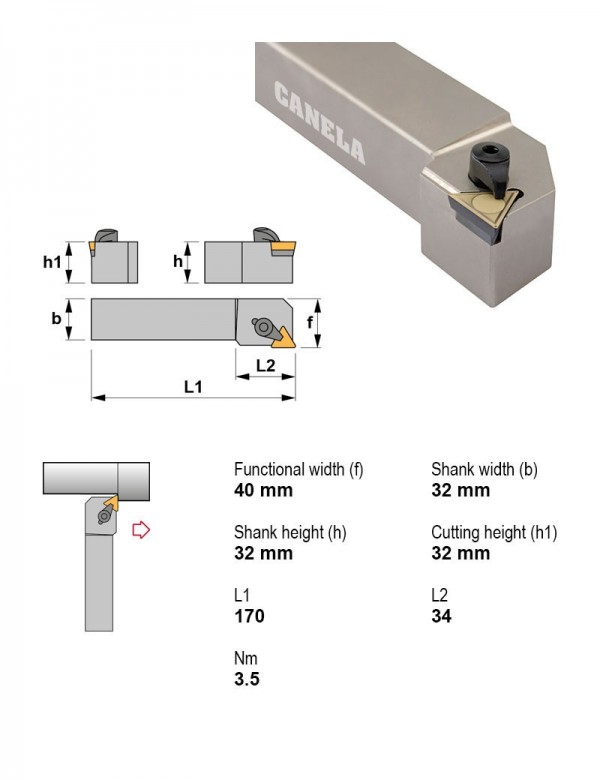

Державка токарная, 32X32, 90°, левое, Крепление пластины Прижим сверху, Под пластину, I.C. 12,7 мм, Задний угол Положительный
Canela · Державки токарные — прижим сверху, пластина T (треугольная 60°) · арт. CTGPL3232P22

Державка токарная, 32X32, 90°, левое, Крепление пластины Прижим сверху, Под пластину, I.C. 12,7 мм, Задний угол Положительный

Применениевнутреннее торцевание, точение
Главный угол в плане90°
Крепление пластиныПрижим сверху
ПрисоединениеКвадратный хвостовик
Внутренняя подача СОЖНет
Направление резанияЛевое
Под пластину, I.C.12.7 мм
Задний уголПоложительный
Сечение державки32X32
Форма пластиныT — треугольная 60°

Где найти у производителя

Магазин Canela · canelatools-store.com

  • Откройте магазин Canela (canelatools-store.com) и введите артикул CTGPL3232P22 в строку поиска. Тип изделия указан в коротком описании под названием.

Открыть поиск у производителя по артикулу CTGPL3232P22 →

Другие типоразмеры серии

Державки токарные — прижим сверху, пластина T (треугольная 60°) — 104 позиции серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.

АртикулПрименениеГлавный угол в планеНаправление резанияПод пластину, I.C., ммСечение державкиВ список
CTGPL1212F11внутреннее торцевание, точение90°Левое6.3512X12
CTGPL1616H11внутреннее торцевание, точение90°Левое6.3516X16
CTGPL2020K11внутреннее торцевание, точение90°Левое6.3520X20
CTGPL2020K16внутреннее торцевание, точение90°Левое9.5220X20
CTGPL2525M16внутреннее торцевание, точение90°Левое9.5225X25
CTGPL3225P16внутреннее торцевание, точение90°Левое9.5232X25
CTGPL3232P22внутреннее торцевание, точение90°Левое12.732X32Текущая
CTGPL4040S22внутреннее торцевание, точение90°Левое12.740X40
CTGPL5050T22внутреннее торцевание, точение90°Левое12.750X50
CTGPR1010E11внутреннее торцевание, точение90°Правое6.3510X10
CTGPR1212F11внутреннее торцевание, точение90°Правое6.3512X12
CTGPR1616H11внутреннее торцевание, точение90°Правое6.3516X16
Показать ещё · всего в серии 104

Совместимость

Связанные позиции по данным производителя — 7 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к CTGPL3232P22.

Запчасти к инструменту3

  • 2211Прижим сверху (C) M6×1 2211
  • 3122Пластина опорная треугольная, Характер резания Непрерывное
  • 5004Ключ шестигранный A4

Пластины токарные по ISO 18323

  • TPUN220408ETL20Пластина токарная, треугольная 60°, IC 12,7 мм, сплав TL20, Радиус при вершине 0,8
  • TPUN220408FKM15Пластина токарная, треугольная 60°, IC 12,7 мм, сплав KM15
  • TPUN220412ETL20Пластина токарная, треугольная 60°, IC 12,7 мм, сплав TL20, Радиус при вершине 1,2

Винты для пластин1

  • 4012Штифт стопорный

Документы по позиции

Для этой позиции документы пока не привязаны.
