Canela · Пластины фрезерные — форма T (треугольная 60°) · арт. TPUN220408ETL20

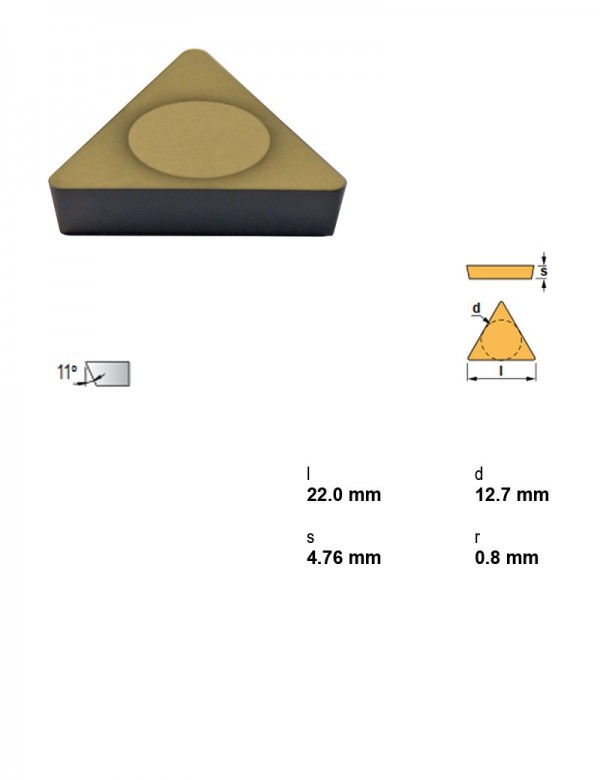

Пластина фрезерная, треугольная 60°, IC 12,7 мм, сплав TL20, Радиус при вершине 0,8
| Применение | фрезерование, точение |
|---|---|
| Радиус при вершине | 0.8 |
| Марка сплава | TL20 |
| I.C. | 12,7 мм |
| Группа материалов | Сталь |
| Задний угол | Положительный |
| Форма пластины | T — треугольная 60° |
| Толщина пластины | 4,76 мм |
Другие типоразмеры серии
Пластины фрезерные — форма T (треугольная 60°) — 25 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Пластины фрезерные.
| Артикул | Применение | Марка сплава | I.C., мм | Группа материалов | Толщина пластины, мм | Радиус при вершине | В список |
|---|---|---|---|---|---|---|---|
| TPUN110304ETL20 | фрезерование, точение | TL20 | 6,35 | Сталь | 3,18 | 0.4 | |
| TPUN110308ETL20 | фрезерование, точение | TL20 | 6,35 | Сталь | 3,18 | 0.8 | |
| TPUN160304ETL20 | фрезерование, точение | TL20 | 9,52 | Сталь | 3,18 | 0.4 | |
| TPUN160304FKM15 | фрезерование, точение | KM15 | 9,52 | Чугун | 3,18 | 0.4 | |
| TPUN160308EPM25 | фрезерование, точение | PM25 | 9,52 | Сталь | 3,18 | 0.8 | |
| TPUN160308ETL20 | фрезерование, точение | TL20 | 9,52 | Чугун | 3,18 | 0.8 | |
| TPUN160308FKM15 | фрезерование, точение | KM15 | 9,52 | Чугун | 3,18 | 0.8 | |
| TPUN160312ETL20 | фрезерование, точение | TL20 | 9,52 | Сталь | 3,18 | 1.2 | |
| TPUN160312FKM15 | фрезерование, точение | KM15 | 9,52 | Чугун | 3,18 | 1.2 | |
| TPUN220408ETL20 | фрезерование, точение | TL20 | 12,7 | Сталь | 4,76 | 0.8 | Текущая |
| TPUN220408FKM15 | фрезерование, точение | KM15 | 12,7 | Чугун | 4,76 | 0.8 | |
| TPUN220412ETL20 | фрезерование, точение | TL20 | 12,7 | Сталь | 4,76 | 1.2 |
Совместимость
Связанные позиции по данным производителя — 37 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходит к позициям
У этих позиций TPUN220408ETL20 указан производителем как подходящий.
Державки токарные по ISO 560820
- CTCPL3225P22Державка токарная, 32X25, 90°, левое, Крепление пластины Прижим сверху, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- CTCPL3232P22Державка токарная, 32X32, 90°, левое, Крепление пластины Прижим сверху, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- CTCPN2518R22Державка токарная, 25X18, 90°
- CTCPN4018R22Державка токарная, 40X18, 90°
- CTCPR3225P22Державка токарная, 32X25, 90°, правое, Крепление пластины Прижим сверху, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- CTCPR3232P22Державка токарная, 32X32, 90°, правое, Крепление пластины Прижим сверху, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- CTDPL3232P22Державка токарная, 32X32, 45°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- CTDPR3232P22Державка токарная, 32X32, 45°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- CTFPL3232P22Державка токарная, 32X32, 90°, левое, Крепление пластины Прижим сверху, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- CTFPL4040S22Державка токарная, 40X40, 90°, левое, Крепление пластины Прижим сверху, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- CTFPL5050T22Державка токарная, 50X50, 90°, левое, Крепление пластины Прижим сверху, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- CTFPR3232P22Державка токарная, 32X32, 90°, правое, Крепление пластины Прижим сверху, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- CTFPR4040S22Державка токарная, 40X40, 90°, правое, Крепление пластины Прижим сверху, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- CTFPR5050T22Державка токарная, 50X50, 90°, правое, Крепление пластины Прижим сверху, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- CTGPL3232P22Державка токарная, 32X32, 90°, левое, Крепление пластины Прижим сверху, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- CTGPL4040S22Державка токарная, 40X40, 90°, левое, Крепление пластины Прижим сверху, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- CTGPL5050T22Державка токарная, 50X50, 90°, левое, Крепление пластины Прижим сверху, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- CTGPR3232P22Державка токарная, 32X32, 90°, правое, Крепление пластины Прижим сверху, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- CTGPR4040S22Державка токарная, 40X40, 90°, правое, Крепление пластины Прижим сверху, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- CTGPR5050T22Державка токарная, 50X50, 90°, правое, Крепление пластины Прижим сверху, Под пластину, I.C. 12,7 мм, Задний угол Положительный
Корпуса сборных фрез17
- 014090063Фреза сборная Ø63 мм, 3 зуб., хвостовик Ø27 мм
- 014090080Фреза сборная Ø80 мм, 4 зуб., хвостовик Ø32 мм
- 014090100Фреза сборная Ø100 мм, 5 зуб., хвостовик Ø40 мм
- 014090125Фреза сборная Ø125 мм, 6 зуб., хвостовик Ø40 мм, Применение Фрезы уступа и торцевые
- 014090160Фреза сборная Ø160 мм, 7 зуб., хвостовик Ø40 мм, Применение Фрезы уступа и торцевые
- 014090200Фреза сборная Ø200 мм, 8 зуб., хвостовик Ø60 мм, Применение Фрезы уступа и торцевые
- 014099080Фреза сборная Ø80 мм, 5 зуб., хвостовик Ø27 мм, Применение Фрезы уступа и торцевые, Длина 50 мм
- 014099100Фреза сборная Ø100 мм, 7 зуб., хвостовик Ø32 мм, Внутренняя подача СОЖ Нет, Длина 50 мм, Задний угол Положительный
- 014099125Фреза сборная Ø125 мм, 7 зуб., хвостовик Ø40 мм, Применение Фрезы уступа и торцевые, Внутренняя подача СОЖ Нет
- 014099160Фреза сборная Ø160 мм, 9 зуб., хвостовик Ø40 мм, Применение Фрезы уступа и торцевые, Длина 63 мм, Задний угол Положительный
- 014099200Фреза сборная Ø200 мм, 11 зуб., хвостовик Ø60 мм, Применение Фрезы уступа и торцевые
- 014099250Фреза сборная Ø250 мм, 15 зуб., хвостовик Ø60 мм
- 064090032Фреза сборная Ø32 мм, 3 зуб., хвостовик Ø22 мм, Применение Торцевые и фасочные фрезы, Внутренняя подача СОЖ Нет
- 064090040Фреза сборная Ø40 мм, 3 зуб., хвостовик Ø27 мм
- 064090050Фреза сборная Ø50 мм, 4 зуб., хвостовик Ø27 мм
- 064090063Фреза сборная Ø63 мм, 4 зуб., хвостовик Ø32 мм
- 064090080Фреза сборная Ø80 мм, 5 зуб., хвостовик Ø40 мм
