Canela · Державки токарные — прижим сверху, пластина T (треугольная 60°) · арт. CTTPR0808D09

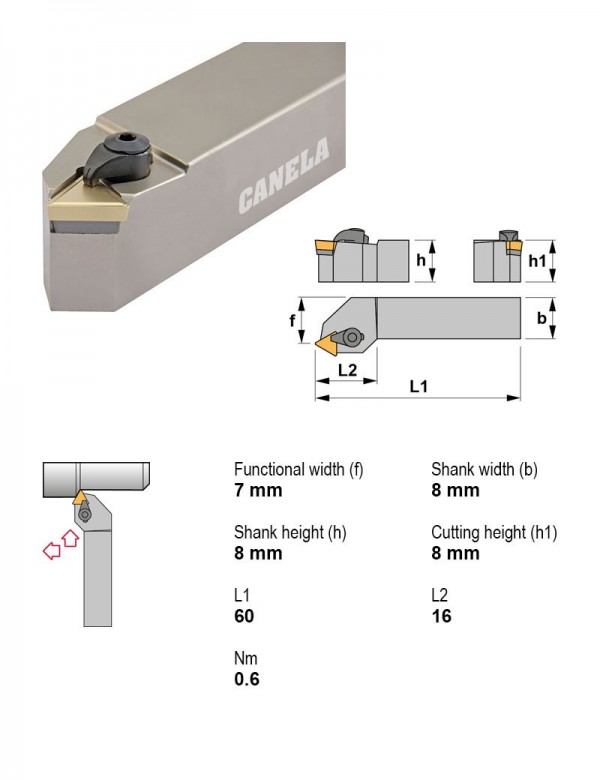

Державка токарная, 8X8, 60°, правое, Применение внутреннее торцевание, профилирование, точение
| Применение | внутреннее торцевание, профилирование, точение |
|---|---|
| Главный угол в плане | 60° |
| Крепление пластины | Прижим сверху |
| Присоединение | Квадратный хвостовик |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Правое |
| Под пластину, I.C. | 5.55 мм |
| Задний угол | Положительный |
| Сечение державки | 8X8 |
| Форма пластины | T — треугольная 60° |
Другие типоразмеры серии
Державки токарные — прижим сверху, пластина T (треугольная 60°) — 104 позиции серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Применение | Главный угол в плане | Направление резания | Под пластину, I.C., мм | Сечение державки | В список |
|---|---|---|---|---|---|---|
| CTTPL1010E11 | внутреннее торцевание, профилирование, точение | 60° | Левое | 6.35 | 10X10 | |
| CTTPL1212F11 | внутреннее торцевание, профилирование, точение | 60° | Левое | 6.35 | 12X12 | |
| CTTPL1616H11 | внутреннее торцевание, профилирование, точение | 60° | Левое | 6.35 | 16X16 | |
| CTTPL2020K11 | внутреннее торцевание, профилирование, точение | 60° | Левое | 6.35 | 20X20 | |
| CTTPL2020K16 | внутреннее торцевание, профилирование, точение | 60° | Левое | 9.52 | 20X20 | |
| CTTPL2525M16 | внутреннее торцевание, профилирование, точение | 60° | Левое | 9.52 | 25X25 | |
| CTTPR0808D09 | внутреннее торцевание, профилирование, точение | 60° | Правое | 5.55 | 8X8 | Текущая |
| CTTPR1010E09 | внутреннее торцевание, профилирование, точение | 60° | Правое | 5.55 | 10X10 | |
| CTTPR1010E11 | внутреннее торцевание, профилирование, точение | 60° | Правое | 6.35 | 10X10 | |
| CTTPR1212F11 | внутреннее торцевание, профилирование, точение | 60° | Правое | 6.35 | 12X12 | |
| CTTPR1616H11 | внутреннее торцевание, профилирование, точение | 60° | Правое | 6.35 | 16X16 | |
| CTTPR2020K11 | внутреннее торцевание, профилирование, точение | 60° | Правое | 6.35 | 20X20 |
Совместимость
Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к CTTPR0808D09.
Адаптеры с хвостовиком CAT1
- A14160500750-2000-CОправка для насадных фрез CAT 0.750 Ø50, Длина 20 дюйм
Оправки расточные1
- PSC50-PDUNL35150-15Оправка расточная Ø50 мм, 93°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
Пластины токарные по ISO 18321
- TPMR090204TN15Пластина токарная, треугольная 60°, IC 5,55 мм, сплав TN15
