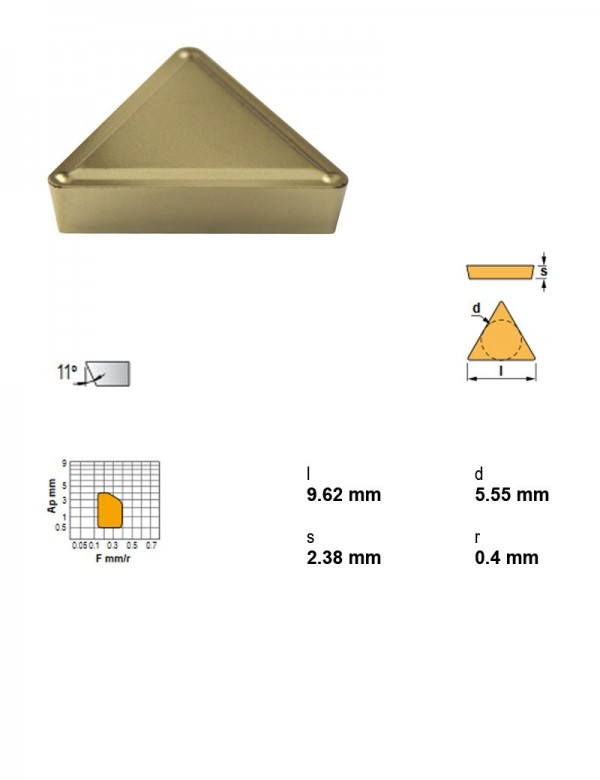

Пластина токарная, треугольная 60°, IC 5,55 мм, сплав TN15
Canela · Пластины токарные — форма T (треугольная 60°) · арт. TPMR090204TN15

Пластина токарная, треугольная 60°, IC 5,55 мм, сплав TN15

ПрименениеТочение
Радиус при вершине0.4
Характер резанияНепрерывное, лёгкое прерывание
Марка сплаваTN15
I.C.5,55 мм
Вид обработкиЧистовая, получистовая
Группа материаловСталь
Задний уголПоложительный
Форма пластиныT — треугольная 60°
Толщина пластины2,38 мм

Другие типоразмеры серии

Пластины токарные — форма T (треугольная 60°) — 77 позиций серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Пластины токарные по ISO 1832.

АртикулРадиус при вершинеМарка сплаваI.C., ммПрименениеГруппа материаловЗадний уголТолщина пластины, ммХарактер резанияВид обработкиВ список
TNMG220412MHC-TN301.2TN3012,7ТочениеСтальОтрицательный4,76ПрерывистоеПолучистовая, черновая
TNMX160404LNC250.4NC259,52ТочениеСтальОтрицательный4,76Непрерывное, лёгкое прерываниеЧистовая, получистовая
TNMX160404RNC250.4NC259,52ТочениеСтальОтрицательный4,76Непрерывное, лёгкое прерываниеЧистовая, получистовая
TNMX160408LNC250.8NC259,52ТочениеСтальОтрицательный4,76Непрерывное, лёгкое прерываниеЧистовая, получистовая
TPMN160308CBN0.8CBN9,52ТочениеТвёрдые материалыПоложительный3,18——
TPMN160312CBN1.2CBN9,52ТочениеТвёрдые материалыПоложительный3,18——
TPMR090204TN150.4TN155,55ТочениеСтальПоложительный2,38Непрерывное, лёгкое прерываниеЧистовая, получистоваяТекущая
TPMR110304TN150.4TN156,35ТочениеСтальПоложительный3,18Непрерывное, лёгкое прерываниеЧистовая, получистовая
TPMR110308TN200.8TN206,35ТочениеСтальПоложительный3,18Лёгкое прерываниеЧистовая, получистовая
TPMR160304TN150.4TN159,52ТочениеСтальПоложительный3,18Непрерывное, лёгкое прерываниеЧистовая, получистовая
TPMR160304TN300.4TN309,52ТочениеСтальПоложительный3,18ПрерывистоеЧистовая, получистовая
TPMR160308TN150.8TN159,52ТочениеСтальПоложительный3,18Непрерывное, лёгкое прерываниеЧистовая, получистовая
Показать ещё · всего в серии 77

Совместимость

Связанные позиции по данным производителя — 12 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходит к позициям

У этих позиций TPMR090204TN15 указан производителем как подходящий.

Оправки расточные8

  • S10M-CTFPL09Оправка расточная Ø10 мм, 90°, левое, Крепление пластины Прижим сверху, Внутренняя подача СОЖ Нет, Под пластину, I.C. 5,55 мм
  • S10M-CTFPR09Оправка расточная Ø10 мм, 90°, правое, Крепление пластины Прижим сверху, Внутренняя подача СОЖ Нет, Под пластину, I.C. 5,55 мм
  • S10M-CTUPL09Оправка расточная Ø10 мм, 93°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 5,55 мм
  • S10M-CTUPR09Оправка расточная Ø10 мм, 93°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 5,55 мм
  • S12M-CTFPL09Оправка расточная Ø12 мм, 90°, левое, Крепление пластины Прижим сверху, Внутренняя подача СОЖ Нет, Под пластину, I.C. 5,55 мм
  • S12M-CTFPR09Оправка расточная Ø12 мм, 90°, правое, Крепление пластины Прижим сверху, Внутренняя подача СОЖ Нет, Под пластину, I.C. 5,55 мм
  • S12M-CTUPL09Оправка расточная Ø12 мм, 93°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 5,55 мм
  • S12M-CTUPR09Оправка расточная Ø12 мм, 93°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 5,55 мм

Державки токарные по ISO 56084

  • CTTPL0808D09Державка токарная, 8X8, 60°, левое, Применение внутреннее торцевание, профилирование, точение
  • CTTPL1010E09Державка токарная, 10X10, 60°, левое, Применение внутреннее торцевание, профилирование, точение, Под пластину, I.C. 5,55 мм
  • CTTPR0808D09Державка токарная, 8X8, 60°, правое, Применение внутреннее торцевание, профилирование, точение
  • CTTPR1010E09Державка токарная, 10X10, 60°, правое, Применение внутреннее торцевание, профилирование, точение, Под пластину, I.C. 5,55 мм

Документы по позиции

Для этой позиции документы пока не привязаны.
