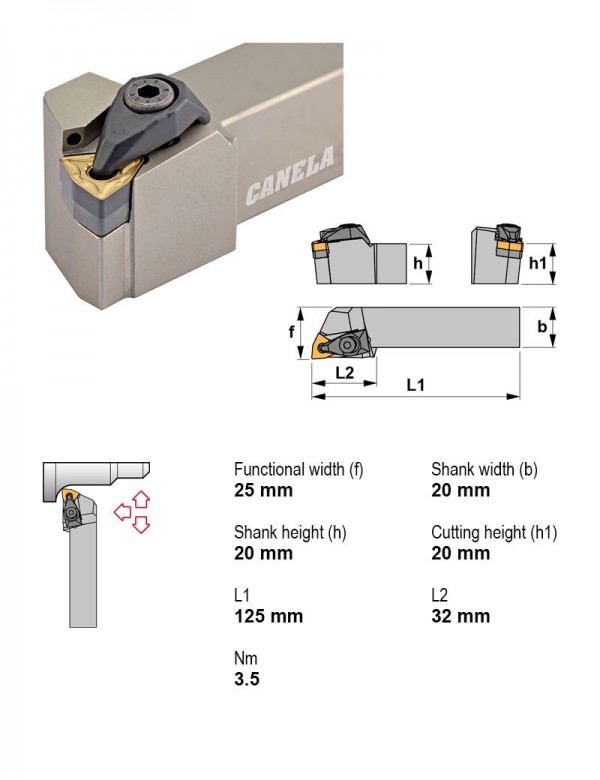

Державка токарная, 20X20, 95°, правое, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
Canela · Державки токарные — прижим за лунку, пластина W (тригональная 80°) · арт. DWLNR2020K08-A

Державка токарная, 20X20, 95°, правое, Внутренняя подача СОЖ Есть, Задний угол Отрицательный

Применениевнутреннее торцевание, профилирование, точение
Главный угол в плане95°
Крепление пластиныПрижим за лунку
ПрисоединениеКвадратный хвостовик
Внутренняя подача СОЖЕсть
Направление резанияПравое
Задний уголОтрицательный
Сечение державки20X20
Форма пластиныW — тригональная 80°

Другие типоразмеры серии

Державки токарные — прижим за лунку, пластина W (тригональная 80°) — 34 позиции серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.

АртикулПрисоединениеВнутренняя подача СОЖНаправление резанияСечение державкиВ список
DWLNL2525M08-AКвадратный хвостовикЕстьЛевое25X25
DWLNL2525M08-NКвадратный хвостовикНетЛевое25X25
DWLNL3232P08-AКвадратный хвостовикЕстьЛевое32X32
DWLNL3232P08-NКвадратный хвостовикНетЛевое32X32
DWLNR2020K06-AКвадратный хвостовикЕстьПравое20X20
DWLNR2020K06-NКвадратный хвостовикНетПравое20X20
DWLNR2020K08-AКвадратный хвостовикЕстьПравое20X20Текущая
DWLNR2020K08-NКвадратный хвостовикНетПравое20X20
DWLNR2525M06-NКвадратный хвостовикНетПравое25X25
DWLNR2525M08-AКвадратный хвостовикЕстьПравое25X25
DWLNR2525M08-NКвадратный хвостовикНетПравое25X25
DWLNR3232P08-AКвадратный хвостовикЕстьПравое32X32
Показать ещё · всего в серии 34

Совместимость

Связанные позиции по данным производителя — 10 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к DWLNR2020K08-A.

Пластины токарные по ISO 18324

  • WNMA080408TK15Пластина токарная, тригональная 80°, IC 12,7 мм, сплав TK15, Радиус при вершине 0,8
  • WNMG080408KC-TK15Пластина токарная, тригональная 80°, IC 12,7 мм, сплав TK15, Радиус при вершине 0,8
  • WNMG080408MFC-TN15Пластина токарная, тригональная 80°, IC 12,7 мм, сплав TN15, Радиус при вершине 0,8, Вид обработки Получистовая
  • WNMG080412KC-TK15Пластина токарная, тригональная 80°, IC 12,7 мм, сплав TK15, Радиус при вершине 1,2

Винты для пластин2

  • 1696Винт под шестигранник M6×1 1696
  • 1766Винт под шестигранник M6×1 1766

Запчасти к инструменту1

  • IWSN-433Пластина опорная тригональная IWSN-433

Оправки расточные1

  • PSC40-PCLNL27120-12Оправка расточная Ø40 мм, 95°, левое, Крепление пластины Рычажный зажим, Внутренняя подача СОЖ Есть, Задний угол Отрицательный

Оснастка модульная PSC1

  • 23.218.50.50/040Удлинитель-переходник PSC JIS B 6339-BT / 50 Ø50, Длина 40 мм

Фрезы дисковые пазовые и отрезные1

  • 39429510014Фреза сборная Ø100 мм, 4+4 зуб., хвостовик Ø32 мм

Документы по позиции

Для этой позиции документы пока не привязаны.
