Canela · Пластины токарные — форма W (тригональная 80°) · арт. WNMG080412KC-TK15

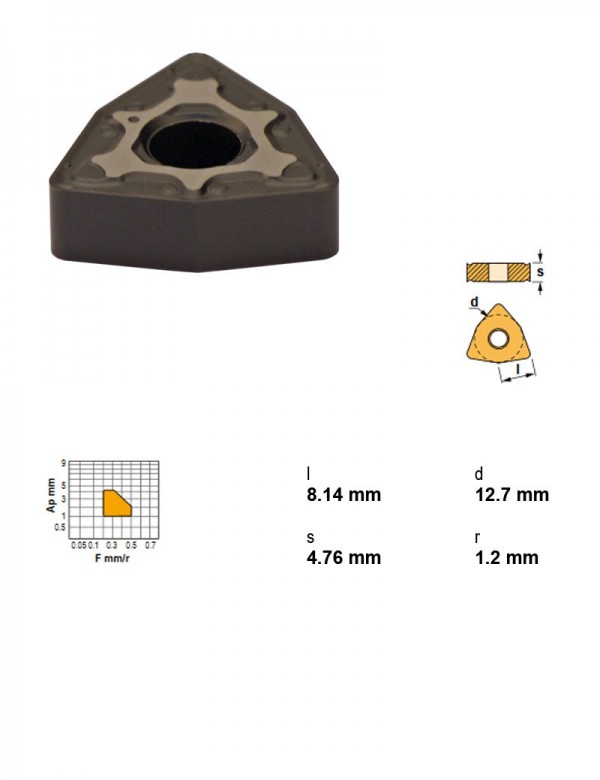

Пластина токарная, тригональная 80°, IC 12,7 мм, сплав TK15, Радиус при вершине 1,2
| Применение | Точение |
|---|---|
| Радиус при вершине | 1.2 |
| Характер резания | Непрерывное, лёгкое прерывание, прерывистое |
| Марка сплава | TK15 |
| I.C. | 12,7 мм |
| Вид обработки | Чистовая, получистовая, черновая |
| Группа материалов | Чугун |
| Задний угол | Отрицательный |
| Форма пластины | W — тригональная 80° |
| Толщина пластины | 4,76 мм |
Другие типоразмеры серии
Пластины токарные — форма W (тригональная 80°) — 26 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Пластины токарные по ISO 1832.
| Артикул | Радиус при вершине | I.C., мм | Марка сплава | Применение | Группа материалов | Характер резания | Вид обработки | В список |
|---|---|---|---|---|---|---|---|---|
| WNMG080404FMC-TN15 | 0.4 | 12,7 | TN15 | Точение | Сталь | Непрерывное, лёгкое прерывание | Чистовая, получистовая | |
| WNMG080408KC-TK15 | 0.8 | 12,7 | TK15 | Точение | Чугун | Непрерывное, лёгкое прерывание, прерывистое | Чистовая, получистовая, черновая | |
| WNMG080408MC-TN15 | 0.8 | 12,7 | TN15 | Точение | Сталь | Непрерывное, лёгкое прерывание | Чистовая, получистовая | |
| WNMG080408MC-TN30 | 0.8 | 12,7 | TN30 | Точение | Сталь | Прерывистое | Чистовая, получистовая | |
| WNMG080408MC-TN35 | 0.8 | 12,7 | TN35 | Точение | Нержавеющая сталь | Непрерывное, лёгкое прерывание, прерывистое | Чистовая, получистовая | |
| WNMG080408MFC-TN15 | 0.8 | 12,7 | TN15 | Точение | Сталь | Непрерывное, лёгкое прерывание | Получистовая | |
| WNMG080408MHC-TN20 | 0.8 | 12,7 | TN20 | Точение | Сталь | Лёгкое прерывание | Получистовая, черновая | |
| WNMG080408MHC-TN30 | 0.8 | 12,7 | TN30 | Точение | Сталь | Прерывистое | Получистовая, черновая | |
| WNMG080408TC-TS20 | 0.8 | 12,7 | TS20 | Точение | Жаропрочные сплавы и титан | Непрерывное, лёгкое прерывание | Чистовая, получистовая, черновая | |
| WNMG080412-UG-YG3020 | 1.2 | 12,7 | YG3020 | — | — | — | — | |
| WNMG080412KC-TK15 | 1.2 | 12,7 | TK15 | Точение | Чугун | Непрерывное, лёгкое прерывание, прерывистое | Чистовая, получистовая, черновая | Текущая |
| WNMG080412MHC-TN20 | 1.2 | 12,7 | TN20 | Точение | Сталь | Лёгкое прерывание | Получистовая, черновая |
Совместимость
Связанные позиции по данным производителя — 96 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходит к позициям
У этих позиций WNMG080412KC-TK15 указан производителем как подходящий.
Оправки расточные52
- A25R-PWLNL08Оправка расточная Ø25 мм, 95°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
- A25R-PWLNR08Оправка расточная Ø25 мм, 95°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
- A32S-PWLNL08Оправка расточная Ø32 мм, 95°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм
- A32S-PWLNR08Оправка расточная Ø32 мм, 95°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм
- A32X-PWLNL08-NОправка расточная Ø32 мм, 95°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм
- A32X-PWLNR08-NОправка расточная Ø32 мм, 95°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм
- A40T-PWLNL08Оправка расточная Ø40 мм, 95°, левое, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
- A40T-PWLNR08Оправка расточная Ø40 мм, 95°, правое, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
- A40X-PWLNL08-NОправка расточная Ø40 мм, 95°, левое, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
- A40X-PWLNR08-NОправка расточная Ø40 мм, 95°, правое, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
- A50X-PWLNL08-NОправка расточная Ø50 мм, 95°, левое, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
- A50X-PWLNR08-NОправка расточная Ø50 мм, 95°, правое, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
- A60X-PWLNL08-NОправка расточная Ø60 мм, 95°, левое, Крепление пластины Рычажный зажим, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
- A60X-PWLNR08-NОправка расточная Ø60 мм, 95°, правое, Крепление пластины Рычажный зажим, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
- PSC40-DWLNL17090-08Оправка расточная Ø40 мм, 95°, левое, Диаметр корпуса 17 мм, Длина корпуса 90 мм, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
- PSC40-DWLNR17090-08Оправка расточная Ø40 мм, 95°, правое, Диаметр корпуса 17 мм, Длина корпуса 90 мм, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
- PSC40-MWLNL17090-08Оправка расточная Ø40 мм, 95°, левое, Диаметр корпуса 17 мм, Длина корпуса 90 мм, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
- PSC40-MWLNL22110-08Оправка расточная Ø40 мм, 95°, левое, Диаметр корпуса 22 мм, Длина корпуса 110 мм, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
- PSC40-MWLNL27120-08Оправка расточная Ø40 мм, 95°, левое, Диаметр корпуса 27 мм, Длина корпуса 120 мм, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
- PSC40-MWLNR17090-08Оправка расточная Ø40 мм, 95°, правое, Диаметр корпуса 17 мм, Длина корпуса 90 мм, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
- PSC40-MWLNR22110-08Оправка расточная Ø40 мм, 95°, правое, Диаметр корпуса 22 мм, Длина корпуса 110 мм, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
- PSC40-MWLNR27120-08Оправка расточная Ø40 мм, 95°, правое, Диаметр корпуса 27 мм, Длина корпуса 120 мм, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
- PSC50-DWLNL17090-08Оправка расточная Ø50 мм, 95°, левое, Диаметр корпуса 17 мм, Длина корпуса 90 мм, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
- PSC50-DWLNR17090-08Оправка расточная Ø50 мм, 95°, правое, Диаметр корпуса 17 мм, Длина корпуса 90 мм, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
- PSC50-MWLNL17090-08Оправка расточная Ø50 мм, 95°, левое, Диаметр корпуса 17 мм, Длина корпуса 90 мм, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
- PSC50-MWLNL22110-08Оправка расточная Ø50 мм, 95°, левое, Диаметр корпуса 22 мм, Длина корпуса 110 мм, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
- PSC50-MWLNL27140-08Оправка расточная Ø50 мм, 95°, левое, Диаметр корпуса 27 мм, Длина корпуса 140 мм, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
- PSC50-MWLNR17090-08Оправка расточная Ø50 мм, 95°, правое, Диаметр корпуса 17 мм, Длина корпуса 90 мм, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
- PSC50-MWLNR22110-08Оправка расточная Ø50 мм, 95°, правое, Диаметр корпуса 22 мм, Длина корпуса 110 мм, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
- PSC50-MWLNR27140-08Оправка расточная Ø50 мм, 95°, правое, Диаметр корпуса 27 мм, Длина корпуса 140 мм, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
- S25T-MWLNL08-KОправка расточная Ø25 мм, 95°, левое, Внутренняя подача СОЖ Нет, Задний угол Отрицательный
- S25T-MWLNR08-KОправка расточная Ø25 мм, 95°, правое, Внутренняя подача СОЖ Нет, Задний угол Отрицательный
- S25T-PWLNL08Оправка расточная Ø25 мм, 95°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
- S25T-PWLNR08Оправка расточная Ø25 мм, 95°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
- S32U-MWLNL08Оправка расточная Ø32 мм, 95°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 12,7 мм
- S32U-MWLNL08-KОправка расточная Ø32 мм, 95°, левое, Внутренняя подача СОЖ Нет
- S32U-MWLNR08Оправка расточная Ø32 мм, 95°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 12,7 мм
- S32U-MWLNR08-KОправка расточная Ø32 мм, 95°, правое, Внутренняя подача СОЖ Нет
- S32U-PWLNL08Оправка расточная Ø32 мм, 95°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 12,7 мм
- S32U-PWLNR08Оправка расточная Ø32 мм, 95°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 12,7 мм
Показаны первые 40 из 52. Остальные — в разделе Оправки расточные.
Державки токарные по ISO 560844
- DWLNL2020K08-AДержавка токарная, 20X20, 95°, левое, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
- DWLNL2020K08-NДержавка токарная, 20X20, 95°, левое, Внутренняя подача СОЖ Нет, Задний угол Отрицательный
- DWLNL2525M08-AДержавка токарная, 25X25, 95°, левое, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
- DWLNL2525M08-NДержавка токарная, 25X25, 95°, левое, Внутренняя подача СОЖ Нет, Задний угол Отрицательный
- DWLNL3232P08-AДержавка токарная, 32X32, 95°, левое, Крепление пластины Прижим за лунку, Внутренняя подача СОЖ Есть
- DWLNL3232P08-NДержавка токарная, 32X32, 95°, левое, Крепление пластины Прижим за лунку, Внутренняя подача СОЖ Нет
- DWLNR2020K08-AДержавка токарная, 20X20, 95°, правое, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
- DWLNR2020K08-NДержавка токарная, 20X20, 95°, правое, Внутренняя подача СОЖ Нет, Задний угол Отрицательный
- DWLNR2525M08-AДержавка токарная, 25X25, 95°, правое, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
- DWLNR2525M08-NДержавка токарная, 25X25, 95°, правое, Внутренняя подача СОЖ Нет, Задний угол Отрицательный
- DWLNR3232P08-AДержавка токарная, 32X32, 95°, правое, Крепление пластины Прижим за лунку, Внутренняя подача СОЖ Есть
- DWLNR3232P08-NДержавка токарная, 32X32, 95°, правое, Крепление пластины Прижим за лунку, Внутренняя подача СОЖ Нет
- MWLNL2020K08-KДержавка токарная, 20X20, 95°, левое, Внутренняя подача СОЖ Нет, Задний угол Отрицательный
- MWLNL2525M08-KДержавка токарная, 25X25, 95°, левое, Внутренняя подача СОЖ Нет, Задний угол Отрицательный
- MWLNL3225P08Державка токарная, 32X25, 95°, левое, Крепление пластины Клиновой или двойной зажим, Под пластину, I.C. 12,7 мм, Форма пластины W — тригональная 80°
- MWLNL3232P08-KДержавка токарная, 32X32, 95°, левое, Крепление пластины Клиновой или двойной зажим, Внутренняя подача СОЖ Нет
- MWLNR2020K08-KДержавка токарная, 20X20, 95°, правое, Внутренняя подача СОЖ Нет, Задний угол Отрицательный
- MWLNR2525M08-KДержавка токарная, 25X25, 95°, правое, Внутренняя подача СОЖ Нет, Задний угол Отрицательный
- MWLNR3225P08Державка токарная, 32X25, 95°, правое, Крепление пластины Клиновой или двойной зажим, Под пластину, I.C. 12,7 мм, Форма пластины W — тригональная 80°
- MWLNR3232P08-KДержавка токарная, 32X32, 95°, правое, Крепление пластины Клиновой или двойной зажим, Внутренняя подача СОЖ Нет
- PSC40-DWLNL27050-08Державка токарная Ø40 мм, 95°, левое, Длина корпуса 50 мм, Крепление пластины Прижим за лунку, Задний угол Отрицательный
- PSC40-DWLNR27050-08Державка токарная Ø40 мм, 95°, правое, Длина корпуса 50 мм, Крепление пластины Прижим за лунку, Задний угол Отрицательный
- PSC40-MWLNL27050-08Державка токарная Ø40 мм, 95°, левое, Длина корпуса 50 мм, Крепление пластины Клиновой или двойной зажим, Задний угол Отрицательный
- PSC40-MWLNR27050-08Державка токарная Ø40 мм, 95°, правое, Длина корпуса 50 мм, Крепление пластины Клиновой или двойной зажим, Задний угол Отрицательный
- PSC50-DWLNL35060-08Державка токарная Ø50 мм, 95°, левое, Крепление пластины Прижим за лунку, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
- PSC50-DWLNR35060-08Державка токарная Ø50 мм, 95°, правое, Крепление пластины Прижим за лунку, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
- PSC50-MWLNL35060-08Державка токарная Ø50 мм, 95°, левое, Крепление пластины Клиновой или двойной зажим, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
- PSC50-MWLNR35060-08Державка токарная Ø50 мм, 95°, правое, Крепление пластины Клиновой или двойной зажим, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
- PSC63-DWLNL45065-08Державка токарная Ø63 мм, 95°, левое, Крепление пластины Прижим за лунку, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
- PSC63-DWLNR45065-08Державка токарная Ø63 мм, 95°, правое, Крепление пластины Прижим за лунку, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
- PSC63-MWLNL45065-08Державка токарная Ø63 мм, 95°, левое, Крепление пластины Клиновой или двойной зажим, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
- PSC63-MWLNR45065-08Державка токарная Ø63 мм, 95°, правое, Крепление пластины Клиновой или двойной зажим, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
- PSC80-DWLNL55080-08Державка токарная Ø80 мм, 95°, левое, Крепление пластины Прижим за лунку, Под пластину, I.C. 12,7 мм, Форма пластины W — тригональная 80°
- PSC80-DWLNR55080-08Державка токарная Ø80 мм, 95°, правое, Крепление пластины Прижим за лунку, Под пластину, I.C. 12,7 мм, Форма пластины W — тригональная 80°
- PSC80-MWLNL55080-08Державка токарная Ø80 мм, 95°, левое, Крепление пластины Клиновой или двойной зажим, Под пластину, I.C. 12,7 мм, Форма пластины W — тригональная 80°
- PSC80-MWLNR55080-08Державка токарная Ø80 мм, 95°, правое, Крепление пластины Клиновой или двойной зажим, Под пластину, I.C. 12,7 мм, Форма пластины W — тригональная 80°
- PWLNL2020K08Державка токарная, 20X20, 95°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
- PWLNL2525M08Державка токарная, 25X25, 95°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
- PWLNL3225P08Державка токарная, 32X25, 95°, левое, Крепление пластины Рычажный зажим, Под пластину, I.C. 12,7 мм, Форма пластины W — тригональная 80°
- PWLNL3232P08Державка токарная, 32X32, 95°, левое, Крепление пластины Рычажный зажим, Внутренняя подача СОЖ Нет, Под пластину, I.C. 12,7 мм
Показаны первые 40 из 44. Остальные — в разделе Державки токарные по ISO 5608.
Документы по позиции
Для этой позиции документы пока не привязаны.
