Canela · Оправки расточные — внутреннее торцевание, внутреннее точение · арт. E05H-SCLCR0306

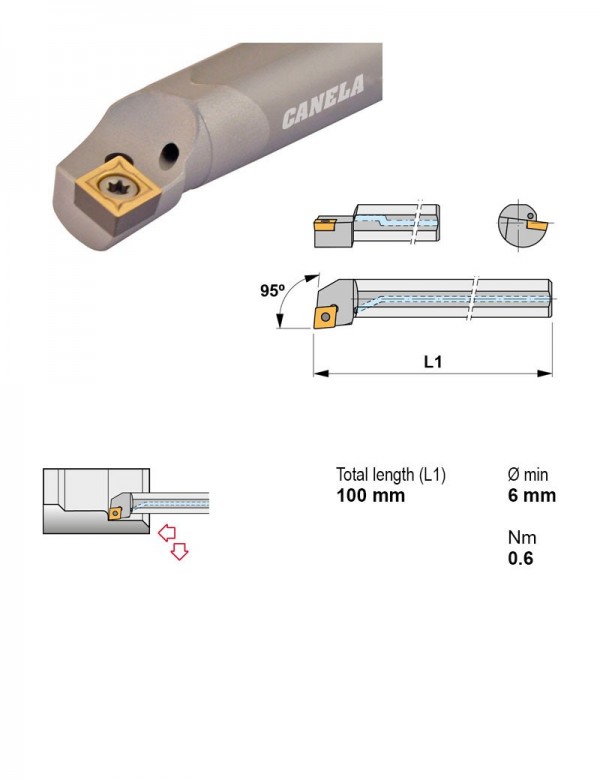

Оправка расточная, 95°, правое
| Применение | внутреннее торцевание, внутреннее точение |
|---|---|
| Главный угол в плане | 95° |
| Крепление пластины | Центральный винт |
| Присоединение | Расточная оправка |
| Внутренняя подача СОЖ | Есть |
| Направление резания | Правое |
| Задний угол | Положительный |
| Форма пластины | C — ромбическая 80° |
Другие типоразмеры серии
Оправки расточные — внутреннее торцевание, внутреннее точение — 512 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.
| Артикул | Главный угол в плане | Крепление пластины | Присоединение | Внутренняя подача СОЖ | Направление резания | Задний угол | Форма пластины | Диаметр хвостовика | В список |
|---|---|---|---|---|---|---|---|---|---|
| CTWPL12CA-16 | 60° | Прижим сверху | Картридж | Нет | Левое | Положительный | T — треугольная 60° | — | |
| CTWPL16CA-16 | 60° | Прижим сверху | Картридж | Нет | Левое | Положительный | T — треугольная 60° | — | |
| CTWPR10CA-11 | 60° | Прижим сверху | Картридж | Нет | Правое | Положительный | T — треугольная 60° | — | |
| CTWPR12CA-16 | 60° | Прижим сверху | Картридж | Нет | Правое | Положительный | T — треугольная 60° | — | |
| CTWPR16CA-16 | 60° | Прижим сверху | Картридж | Нет | Правое | Положительный | T — треугольная 60° | — | |
| E04G-SCLCR0305 | 95° | Центральный винт | Расточная оправка | Есть | Правое | Положительный | C — ромбическая 80° | 4 | |
| E05H-SCLCR0306 | 95° | Центральный винт | Расточная оправка | Есть | Правое | Положительный | C — ромбическая 80° | — | Текущая |
| E06J-SCLCR0307 | 95° | Центральный винт | Расточная оправка | Есть | Правое | Положительный | C — ромбическая 80° | 6 | |
| E07K-SCLCR0408 | 95° | Центральный винт | Расточная оправка | Есть | Правое | Положительный | C — ромбическая 80° | 7 | |
| E08K-SCLCL06 | 95° | Центральный винт | Расточная оправка | Есть | Левое | Положительный | C — ромбическая 80° | 8 | |
| E08K-SCLCR06 | 95° | Центральный винт | Расточная оправка | Есть | Правое | Положительный | C — ромбическая 80° | 8 | |
| E10M-SCLCL06 | 95° | Центральный винт | Расточная оправка | Есть | Левое | Положительный | C — ромбическая 80° | 10 |
Совместимость
Связанные позиции по данным производителя — 4 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к E05H-SCLCR0306.
Пластины токарные по ISO 18322
- CCET030102KM15Пластина токарная, ромбическая 80°, IC 3,5 мм, сплав KM15
- CCET030102TN15Пластина токарная, ромбическая 80°, IC 3,5 мм, сплав TN15
Пластины фрезерные1
- SPMX115506TL20Пластина фрезерная, квадратная 90°, IC 11,6 мм, сплав TL20
Свёрла корпусные со сменными пластинами1
- PSC40-451415Сверло сборное Ø15 мм, хвостовик Ø40 мм
Документы по позиции
Для этой позиции технический лист пока не привязан.
