Canela · Пластины токарные — точение · арт. CCET030102KM15

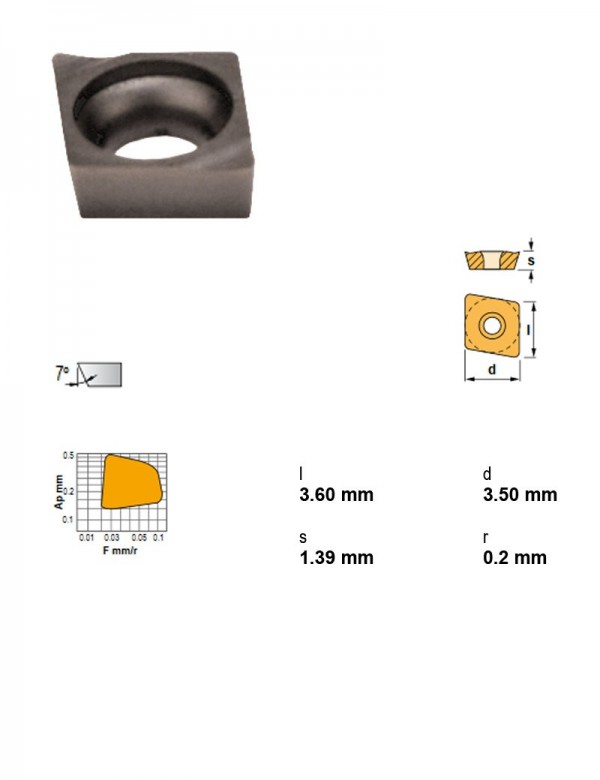

Пластина токарная, ромбическая 80°, IC 3,5 мм, сплав KM15
| Применение | Точение |
|---|---|
| Радиус при вершине | 0.2 |
| Марка сплава | KM15 |
| Вписанная окружность (IC) | 3,5 |
| Группа материалов | Чугун |
| Задний угол | Положительный |
| Форма пластины | C — ромбическая 80° |
| Толщина пластины | 1,59 |
Другие типоразмеры серии
Пластины токарные — точение — 367 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Пластины токарные по ISO 1832.
| Артикул | Марка сплава | Группа материалов | Форма пластины | Толщина пластины | Вписанная окружность (IC) | Задний угол | Радиус при вершине | В список |
|---|---|---|---|---|---|---|---|---|
| CCET030102KM15 | KM15 | Чугун | C — ромбическая 80° | 1,59 | 3,5 | Положительный | 0.2 | Текущая |
| CCET030102TN15 | TN15 | Сталь | C — ромбическая 80° | 1,59 | 3,5 | Положительный | 0.2 | |
| CCET040102KM15 | KM15 | Чугун | C — ромбическая 80° | 1,59 | 4,3 | Положительный | 0.2 | |
| CCET040102TN15 | TN15 | Сталь | C — ромбическая 80° | 1,59 | 4,3 | Положительный | 0.2 | |
| CCGT09T302-APKM15 | KM15 | Чугун | C — ромбическая 80° | 3,97 | 9,52 | Положительный | 0.2 | |
| CCGT09T304-APKM15 | KM15 | Чугун | C — ромбическая 80° | 3,97 | 9,52 | Положительный | 0.4 | |
| CCGT09T308-APKM15 | KM15 | Чугун | C — ромбическая 80° | 3,97 | 9,52 | Положительный | 0.8 | |
| CCGT060202-APKM15 | KM15 | Чугун | C — ромбическая 80° | 2,38 | 6,35 | Положительный | 0.2 | |
| CCGT060204-APKM15 | KM15 | Чугун | C — ромбическая 80° | 2,38 | 6,35 | Положительный | 0.4 | |
| CCGT120402-APKM15 | KM15 | Чугун | C — ромбическая 80° | 4,76 | 12,7 | Положительный | 0.2 | |
| CCGT120404-APKM15 | KM15 | Чугун | C — ромбическая 80° | 4,76 | 12,7 | Положительный | 0.4 | |
| CCGT120408-APKM15 | KM15 | Чугун | C — ромбическая 80° | 4,76 | 12,7 | Положительный | 0.8 |
Совместимость
Связанные позиции по данным производителя — 10 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходит к позициям
У этих позиций CCET030102KM15 указан производителем как подходящий.
Корпуса сборных фрез7
- 074890050Фреза сборная Ø50 мм, 4 зуб., хвостовик Ø22 мм
- 074890063Фреза сборная Ø63 мм, 5 зуб., хвостовик Ø22 мм
- 074890080Фреза сборная Ø80 мм, 6 зуб., хвостовик Ø27 мм
- 074890100Фреза сборная Ø100 мм, 6 зуб., хвостовик Ø32 мм
- 074890125Фреза сборная Ø125 мм, 7 зуб., хвостовик Ø40 мм
- 074890160Фреза сборная Ø160 мм, 8 зуб., хвостовик Ø40 мм
- 074890200Фреза сборная Ø200 мм, 10 зуб., хвостовик Ø60 мм
Оправки расточные3
- E04G-SCLCR0305Оправка расточная Ø4 мм, 95°, правое
- E05H-SCLCR0306Оправка расточная, 95°, правое
- E06J-SCLCR0307Оправка расточная Ø6 мм, 95°, правое
Документы по позиции
Для этой позиции технический лист пока не привязан.
