Canela · Державки токарные — точение фаски, внутреннее торцевание, профилирование и др. · арт. MSSNL3232P19

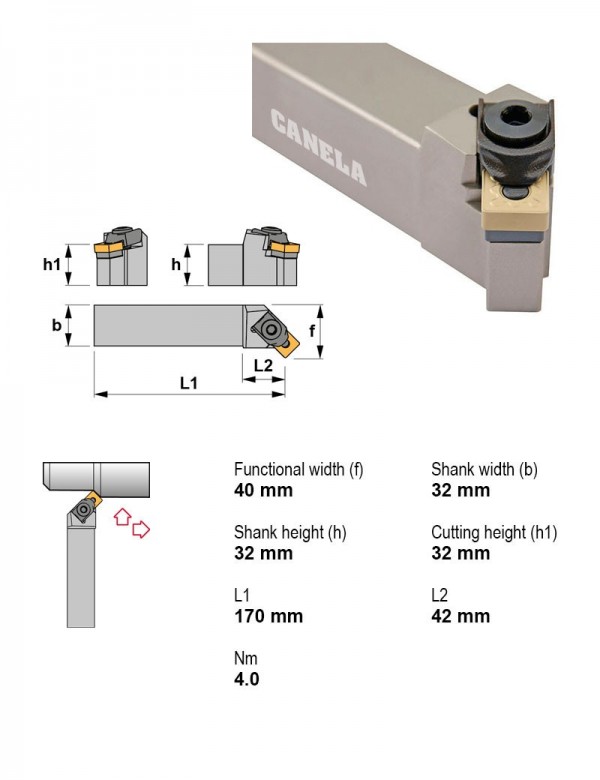

Державка токарная, 32X32, 45°, левое
| Применение | точение фаски, внутреннее торцевание, профилирование и др. |
|---|---|
| Главный угол в плане | 45° |
| Крепление пластины | Клиновой или двойной зажим |
| Присоединение | Квадратный хвостовик |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Левое |
| Задний угол | Отрицательный |
| Сечение державки | 32X32 |
| Форма пластины | S — квадратная 90° |
Другие типоразмеры серии
Державки токарные — точение фаски, внутреннее торцевание, профилирование и др. — 149 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Главный угол в плане | Крепление пластины | Присоединение | Внутренняя подача СОЖ | Направление резания | Задний угол | Форма пластины | Сечение державки | В список |
|---|---|---|---|---|---|---|---|---|---|
| DSSNR4040S19-N | 45° | Прижим за лунку | Квадратный хвостовик | Нет | Правое | Отрицательный | S — квадратная 90° | 40X40 | |
| MSSNL2020K12-K | 45° | Клиновой или двойной зажим | Квадратный хвостовик | Нет | Левое | Отрицательный | S — квадратная 90° | 20X20 | |
| MSSNL2525M12-K | 45° | Клиновой или двойной зажим | Квадратный хвостовик | Нет | Левое | Отрицательный | S — квадратная 90° | 25X25 | |
| MSSNL2525M19 | 45° | Клиновой или двойной зажим | Квадратный хвостовик | Нет | Левое | Отрицательный | S — квадратная 90° | 25X25 | |
| MSSNL3225P12 | 45° | Клиновой или двойной зажим | Квадратный хвостовик | Нет | Левое | Отрицательный | S — квадратная 90° | 32X25 | |
| MSSNL3225P19 | 45° | Клиновой или двойной зажим | Квадратный хвостовик | Нет | Левое | Отрицательный | S — квадратная 90° | 32X25 | |
| MSSNL3232P19 | 45° | Клиновой или двойной зажим | Квадратный хвостовик | Нет | Левое | Отрицательный | S — квадратная 90° | 32X32 | Текущая |
| MSSNL4040S19 | 45° | Клиновой или двойной зажим | Квадратный хвостовик | Нет | Левое | Отрицательный | S — квадратная 90° | 40X40 | |
| MSSNR2020K12-K | 45° | Клиновой или двойной зажим | Квадратный хвостовик | Нет | Правое | Отрицательный | S — квадратная 90° | 20X20 | |
| MSSNR2525M12-K | 45° | Клиновой или двойной зажим | Квадратный хвостовик | Нет | Правое | Отрицательный | S — квадратная 90° | 25X25 | |
| MSSNR2525M19 | 45° | Клиновой или двойной зажим | Квадратный хвостовик | Нет | Правое | Отрицательный | S — квадратная 90° | 25X25 | |
| MSSNR3225P12 | 45° | Клиновой или двойной зажим | Квадратный хвостовик | Нет | Правое | Отрицательный | S — квадратная 90° | 32X25 |
Совместимость
Связанные позиции по данным производителя — 4 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к MSSNL3232P19.
Пластины токарные по ISO 18322
- SNMG190616RC-TN30Пластина токарная, квадратная 90°, IC 19,05 мм, сплав TN30
- SNMM190616TN30Пластина токарная, квадратная 90°, IC 19,05 мм, сплав TN30
Корпуса сборных фрез1
- 23305005065Фреза сборная Ø50 мм, 3 зуб., хвостовик ISO 50
Свёрла корпусные со сменными пластинами1
- 452462024Сверло сборное Ø24 мм, хвостовик Ø25 мм
