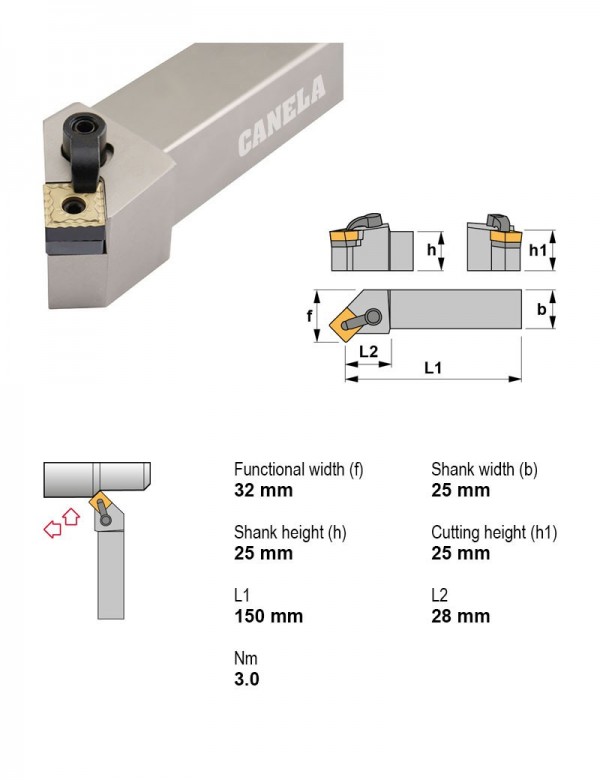

Canela · Державки токарные — клиновой или двойной зажим, пластина S (квадратная 90°) · арт. MSSNR2525M12-K
Державка токарная, 25X25, 45°, правое, Внутренняя подача СОЖ Нет, Задний угол Отрицательный
| Применение | точение фаски, внутреннее торцевание, профилирование и др. |
|---|---|
| Главный угол в плане | 45° |
| Крепление пластины | Клиновой или двойной зажим |
| Присоединение | Квадратный хвостовик |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Правое |
| Задний угол | Отрицательный |
| Сечение державки | 25X25 |
| Форма пластины | S — квадратная 90° |
Другие типоразмеры серии
Державки токарные — клиновой или двойной зажим, пластина S (квадратная 90°) — 14 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Направление резания | Сечение державки | Под пластину, I.C., мм | В список |
|---|---|---|---|---|
| MSSNL2525M19 | Левое | 25X25 | 19.05 | |
| MSSNL3225P12 | Левое | 32X25 | 12.7 | |
| MSSNL3225P19 | Левое | 32X25 | 19.05 | |
| MSSNL3232P19 | Левое | 32X32 | 19.05 | |
| MSSNL4040S19 | Левое | 40X40 | 19.05 | |
| MSSNR2020K12-K | Правое | 20X20 | — | |
| MSSNR2525M12-K | Правое | 25X25 | — | Текущая |
| MSSNR2525M19 | Правое | 25X25 | 19.05 | |
| MSSNR3225P12 | Правое | 32X25 | 12.7 | |
| MSSNR3225P19 | Правое | 32X25 | 19.05 | |
| MSSNR3232P19 | Правое | 32X32 | 19.05 | |
| MSSNR4040S19 | Правое | 40X40 | 19.05 |
Совместимость
Связанные позиции по данным производителя — 9 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к MSSNR2525M12-K.
Пластины токарные по ISO 18323
- SNMG120404FMC-TN15Пластина токарная, квадратная 90°, IC 12,7 мм, сплав TN15, Радиус при вершине 0,4, Задний угол Отрицательный
- SNMG120408KC-TK15Пластина токарная, квадратная 90°, IC 12,7 мм, сплав TK15
- SNMG120408TC-TS20Пластина токарная, квадратная 90°, IC 12,7 мм, сплав TS20
Адаптеры с хвостовиком по ISO 26623-1 (CAPTO)1
- 18.453.050.25Патрон цанговый DIN 6499 PSC 50 ER25, L 60 мм
Державки резьбовые токарные1
- PSC40-NEL27050-03Державка резьбовая Ø40 мм, Применение канавки, резьбонарезание, Внутренняя подача СОЖ Есть
Документы по позиции
Для этой позиции документы пока не привязаны.
