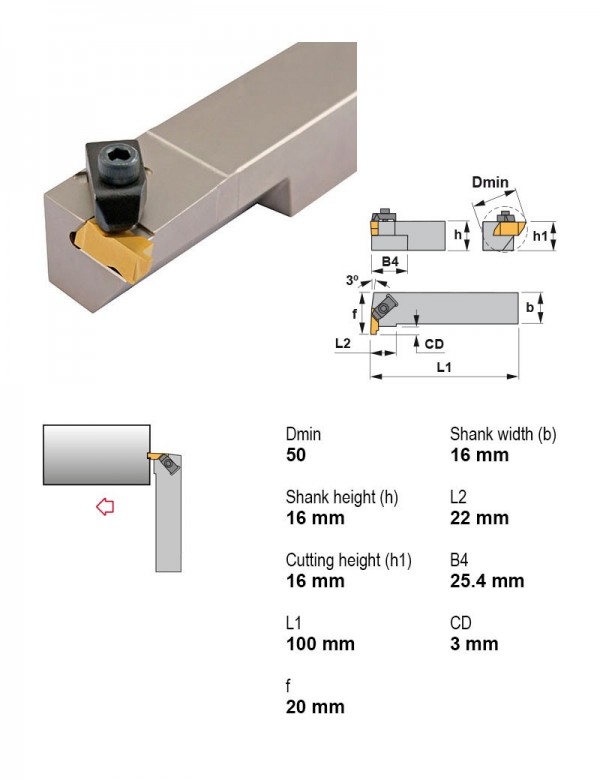

Державка отрезная, 16X16, Применение канавки, резьбонарезание, Крепление пластины Прижим Top Notch, Направление резания Правое
Canela · Державки отрезные и канавочные — прижим Top Notch · арт. NER1616H02

Державка отрезная, 16X16, Применение канавки, резьбонарезание, Крепление пластины Прижим Top Notch, Направление резания Правое

Применениеканавки, резьбонарезание
Крепление пластиныПрижим Top Notch
ПрисоединениеКвадратный хвостовик
Внутренняя подача СОЖНет
Направление резанияПравое
Под пластину, толщина3.81 мм
Сечение державки16X16

Другие типоразмеры серии

Державки отрезные и канавочные — прижим Top Notch — 67 позиций серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки отрезные и канавочные.

АртикулПрименениеПрисоединениеВнутренняя подача СОЖНаправление резанияПод пластину, толщина, ммСечение державкиВ список
NEL2525M02канавки, резьбонарезаниеКвадратный хвостовикНетЛевое3.8125X25
NEL2525M03канавки, резьбонарезаниеКвадратный хвостовикНетЛевое4.9525X25
NEL2525M04канавки, резьбонарезаниеКвадратный хвостовикНетЛевое6.4825X25
NEL3225P03канавки, резьбонарезаниеКвадратный хвостовикНетЛевое4.9532X25
NEL3225P04канавки, резьбонарезаниеКвадратный хвостовикНетЛевое6.4832X25
NEL3232P04канавки, резьбонарезаниеКвадратный хвостовикНетЛевое6.4832X32
NER1616H02канавки, резьбонарезаниеКвадратный хвостовикНетПравое3.8116X16Текущая
NER2020K02канавки, резьбонарезаниеКвадратный хвостовикНетПравое3.8120X20
NER2525M02канавки, резьбонарезаниеКвадратный хвостовикНетПравое3.8125X25
NER2525M03канавки, резьбонарезаниеКвадратный хвостовикНетПравое4.9525X25
NER2525M04канавки, резьбонарезаниеКвадратный хвостовикНетПравое6.4825X25
NER3225P03канавки, резьбонарезаниеКвадратный хвостовикНетПравое4.9532X25
Показать ещё · всего в серии 67

Совместимость

Связанные позиции по данным производителя — 10 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к NER1616H02.

Пластины канавочные и отрезные7

  • NG210LTN15Пластина отрезная, IC 4,76 мм, сплав TN15, Радиус при вершине 0,05, Направление резания Левое, Толщина пластины 3,81 мм, Ширина реза 0,99 мм
  • NG2031LTN15Пластина отрезная, IC 4,76 мм, сплав TN15, Радиус при вершине 0,05, Направление резания Левое, Толщина пластины 3,81 мм, Ширина реза 0,79 мм
  • NG2041LTN15Пластина отрезная, IC 4,76 мм, сплав TN15, Радиус при вершине 0,05, Направление резания Левое, Толщина пластины 3,81 мм, Ширина реза 1,04 мм
  • NG2058LTN15Пластина отрезная, IC 4,76 мм, сплав TN15, Радиус при вершине 0,05, Направление резания Левое, Толщина пластины 3,81 мм, Ширина реза 1,47 мм
  • NG2062LTN15Пластина отрезная, IC 4,76 мм, сплав TN15, Радиус при вершине 0,05, Направление резания Левое, Толщина пластины 3,81 мм, Ширина реза 1,57 мм
  • NG2125LTN15Пластина отрезная, IC 4,76 мм, сплав TN15, Радиус при вершине 0,05, Направление резания Левое, Толщина пластины 3,81 мм, Ширина реза 3,18 мм
  • NR2047LTN15Пластина отрезная, IC 4,76 мм, сплав TN15, Радиус при вершине 1,19, Направление резания Левое, Толщина пластины 3,81 мм, Ширина реза 2,39 мм

Винты для пластин1

  • 1494Винт под шестигранник M4×0,7 1494

Державки резьбовые токарные1

  • PSC40-NEL27050-03Державка резьбовая Ø40 мм, Применение канавки, резьбонарезание, Внутренняя подача СОЖ Есть

Запчасти к инструменту1

  • TF-75Прижим для канавочного инструмента TF-75
