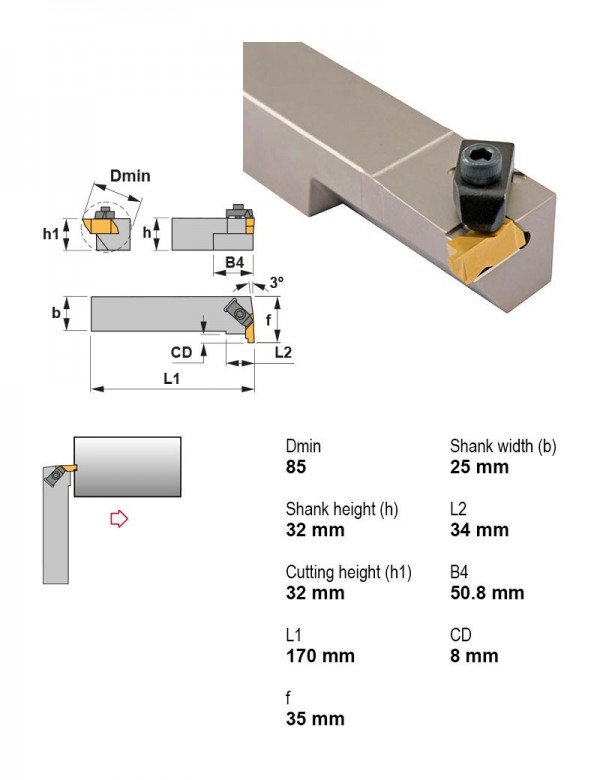

Canela · Державки отрезные и канавочные — прижим Top Notch · арт. NEL3225P04
Державка отрезная, 32X25, Применение канавки, резьбонарезание, Направление резания Левое, Под пластину, толщина 6,48 мм
| Применение | канавки, резьбонарезание |
|---|---|
| Крепление пластины | Прижим Top Notch |
| Присоединение | Квадратный хвостовик |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Левое |
| Под пластину, толщина | 6.48 мм |
| Сечение державки | 32X25 |
Другие типоразмеры серии
Державки отрезные и канавочные — прижим Top Notch — 67 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки отрезные и канавочные.
| Артикул | Применение | Присоединение | Внутренняя подача СОЖ | Направление резания | Под пластину, толщина, мм | Сечение державки | В список |
|---|---|---|---|---|---|---|---|
| NEL1616H02 | канавки, резьбонарезание | Квадратный хвостовик | Нет | Левое | 3.81 | 16X16 | |
| NEL2020K02 | канавки, резьбонарезание | Квадратный хвостовик | Нет | Левое | 3.81 | 20X20 | |
| NEL2525M02 | канавки, резьбонарезание | Квадратный хвостовик | Нет | Левое | 3.81 | 25X25 | |
| NEL2525M03 | канавки, резьбонарезание | Квадратный хвостовик | Нет | Левое | 4.95 | 25X25 | |
| NEL2525M04 | канавки, резьбонарезание | Квадратный хвостовик | Нет | Левое | 6.48 | 25X25 | |
| NEL3225P03 | канавки, резьбонарезание | Квадратный хвостовик | Нет | Левое | 4.95 | 32X25 | |
| NEL3225P04 | канавки, резьбонарезание | Квадратный хвостовик | Нет | Левое | 6.48 | 32X25 | Текущая |
| NEL3232P04 | канавки, резьбонарезание | Квадратный хвостовик | Нет | Левое | 6.48 | 32X32 | |
| NER1616H02 | канавки, резьбонарезание | Квадратный хвостовик | Нет | Правое | 3.81 | 16X16 | |
| NER2020K02 | канавки, резьбонарезание | Квадратный хвостовик | Нет | Правое | 3.81 | 20X20 | |
| NER2525M02 | канавки, резьбонарезание | Квадратный хвостовик | Нет | Правое | 3.81 | 25X25 | |
| NER2525M03 | канавки, резьбонарезание | Квадратный хвостовик | Нет | Правое | 4.95 | 25X25 |
Совместимость
Связанные позиции по данным производителя — 10 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к NEL3225P04.
Пластины канавочные и отрезные7
- NG4125RTN15Пластина отрезная, IC 9,52 мм, сплав TN15, Радиус при вершине 0,13, Направление резания Правое, Толщина пластины 6,48 мм, Ширина реза 3,18 мм
- NG4189RTN15Пластина отрезная, IC 9,52 мм, сплав TN15, Радиус при вершине 0,5, Направление резания Правое, Толщина пластины 6,48 мм, Ширина реза 4,8 мм
- NG4213RTN15Пластина отрезная, IC 9,52 мм, сплав TN15, Радиус при вершине 0,13, Направление резания Правое, Толщина пластины 6,48 мм, Ширина реза 5,41 мм
- NG4219RTN15Пластина отрезная, IC 9,52 мм, сплав TN15, Радиус при вершине 0,5, Направление резания Правое, Толщина пластины 6,48 мм, Ширина реза 5,56 мм
- NG4250RTN15Пластина отрезная, IC 9,52 мм, сплав TN15, Радиус при вершине 0,5, Направление резания Правое, Толщина пластины 6,48 мм, Ширина реза 6,35 мм
- NR4094RTN15Пластина отрезная, IC 9,52 мм, сплав TN15, Радиус при вершине 2,39, Направление резания Правое, Толщина пластины 6,48 мм, Ширина реза 4,78 мм
- NT4RTN15Пластина отрезная, IC 9,52 мм, сплав TN15, Радиус при вершине 0,13, Толщина пластины 6,48 мм
Винты для пластин1
- 1495Винт под шестигранник M5×0,8 1495
Запчасти к инструменту1
- TF-72Прижим для канавочного инструмента TF-72
Оснастка модульная PSC1
- 23.218.50.50/040Удлинитель-переходник PSC JIS B 6339-BT / 50 Ø50, Длина 40 мм
