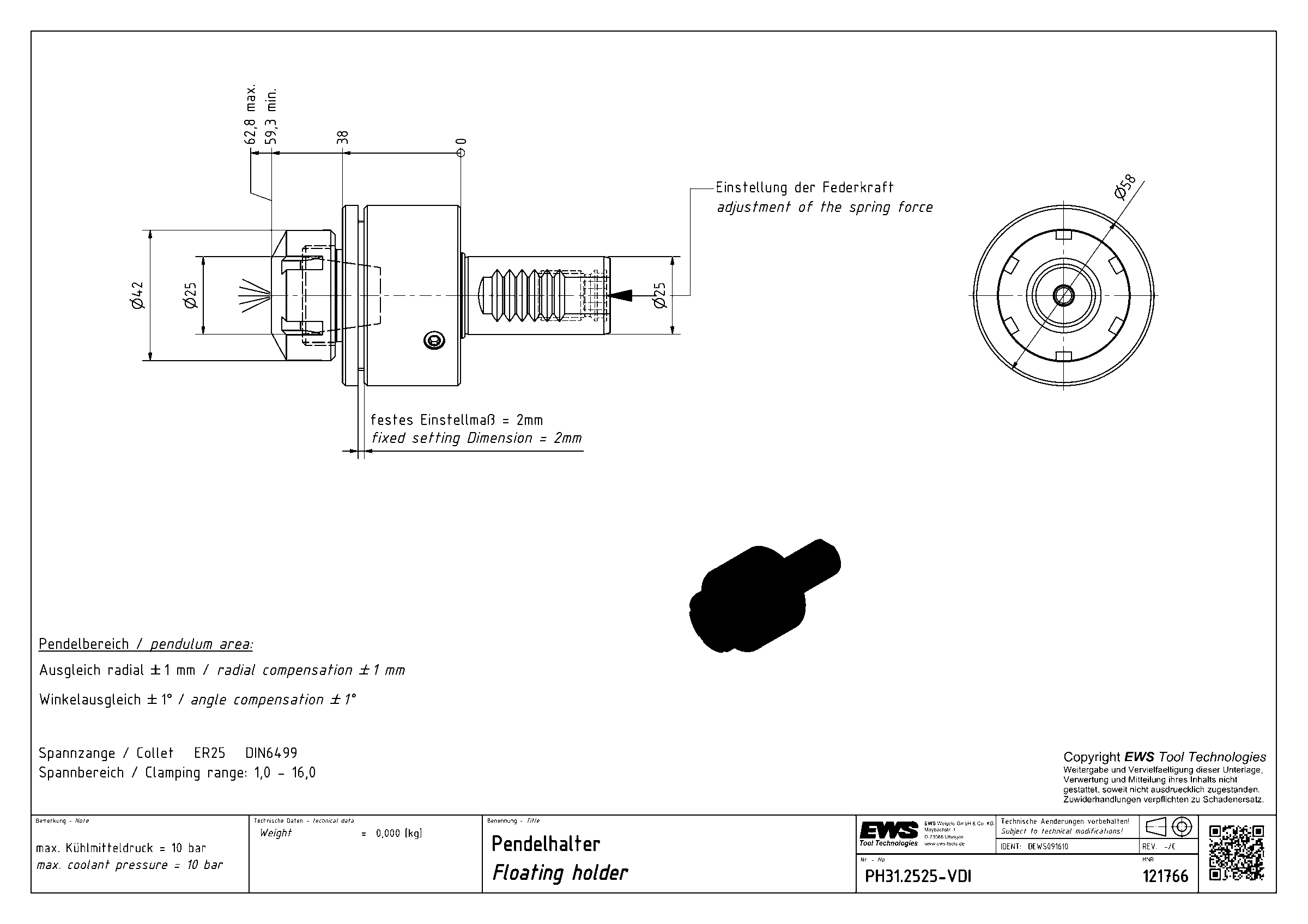

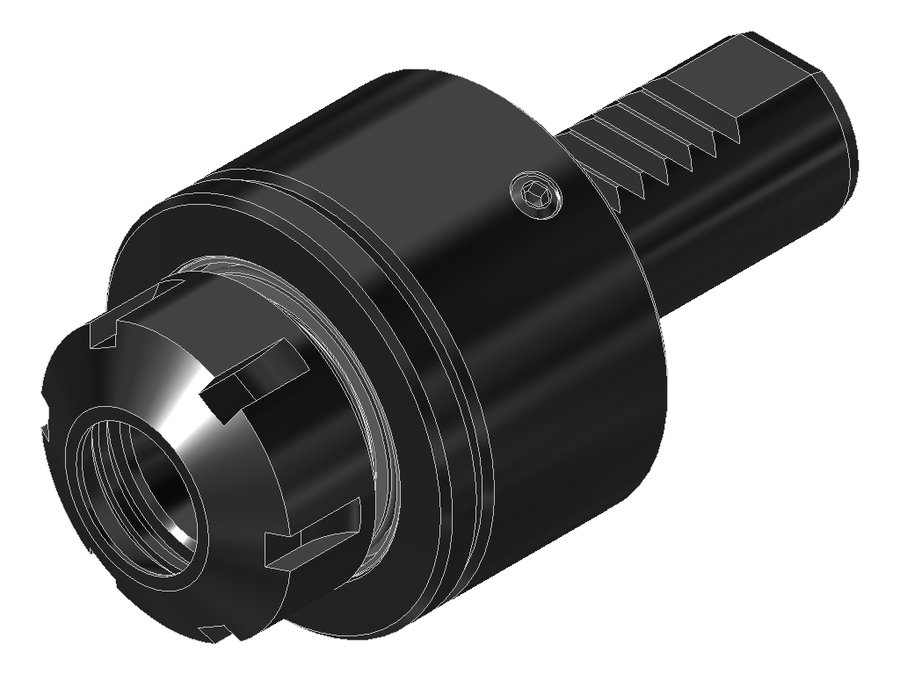

Державка плавающая EWS PH31.2525-VDI, хвостовик Ø25, под цанги, код 250 430E
EWS · Державки плавающие EWS, присоединение к станку VDI · арт. PH31.2525-VDI

Державка плавающая EWS PH31.2525-VDI, хвостовик Ø25, под цанги, код 250 430E

Угол выхода0°
Диаметр корпуса58 мм
Код интерфейса станкаZYV02500115
Код интерфейса инструментаSZD02500295
Размер цангиER25
Диаметр буртика58 мм
Диаметр хвостовика25 мм
Исполнениенейтральное
Присоединение к станкуVDI25
Присоединение инструментацанга ER25
Функциональная длина60,8 мм
Вылет LPR60,8 мм
Общая длина108,8 мм
Заказной номер EWS121766

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул PH31.2525-VDI в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державки плавающие

Плавающие державки — державки с плавающим закреплением, которые применяются для режущего инструмента, идущего по предварительно обработанному отверстию. Типичное применение — развёртывание отверстия развёрткой.

Патрон цанговый ER25 DIN 6499

  • Диапазон зажима Ø2–16 мм
  • Для цанги 250 430E
  • Максимальный момент затяжки: 90 Н·м

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки плавающие EWS, присоединение к станку VDI — 4 позиции серии, EWS.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
PH31.2525-VDI25VDI25цанга ER2560,860,8108,8Текущая
PH31.3025-VDI30VDI30цанга ER2560,860,8115,8
PH31.4032-VDI40VDI40цанга ER3269,869,8132,8
PH31.5040-VDI50VDI50цанга ER4075,875,8153,8

Совместимость

Связанные позиции по данным производителя — 11 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к PH31.2525-VDI.

Цанги7

  • 250 430E UP-Ø 3Цанга ER25 EWS 250 430E UP-Ø 3, Ø3 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 4Цанга ER25 EWS 250 430E UP-Ø 4, Ø4 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 5Цанга ER25 EWS 250 430E UP-Ø 5, Ø5 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 6Цанга ER25 EWS 250 430E UP-Ø 6, Ø6 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 8Цанга ER25 EWS 250 430E UP-Ø 8, Ø8 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 10Цанга ER25 EWS 250 430E UP-Ø 10, Ø10 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 16Цанга ER25 EWS 250 430E UP-Ø 16, Ø16 мм, прецизионная (UP), биение ≤ 0,005 мм

Принадлежности и оснастка для настройки инструмента2

  • MW-VDI25Приспособление монтажное EWS MW-VDI25
  • UMB100Приспособление монтажное EWS UMB100

Гайки цанговые1

Ключи и отвёртки1

Документы по позиции

Для этой позиции документы пока не привязаны.
