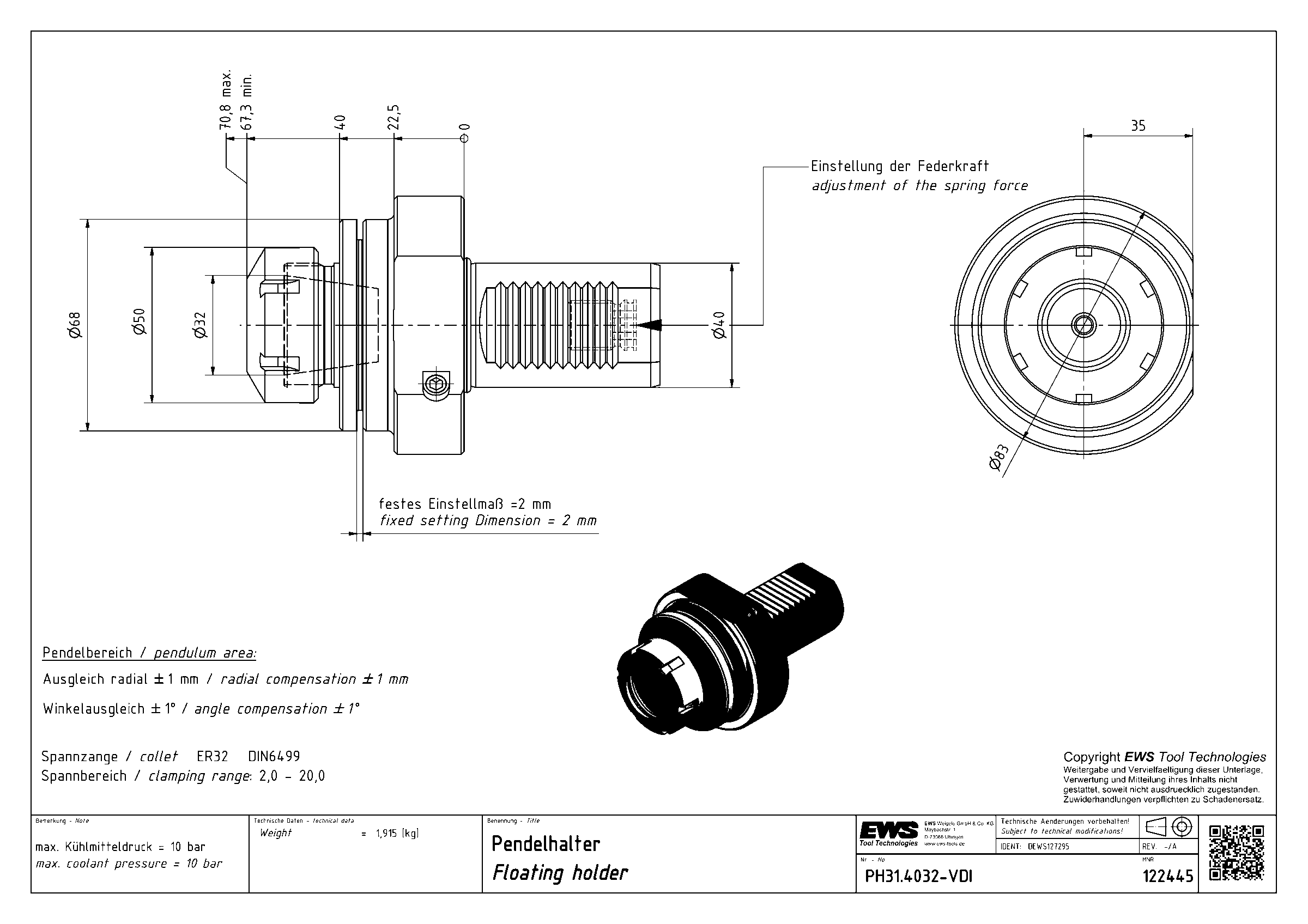

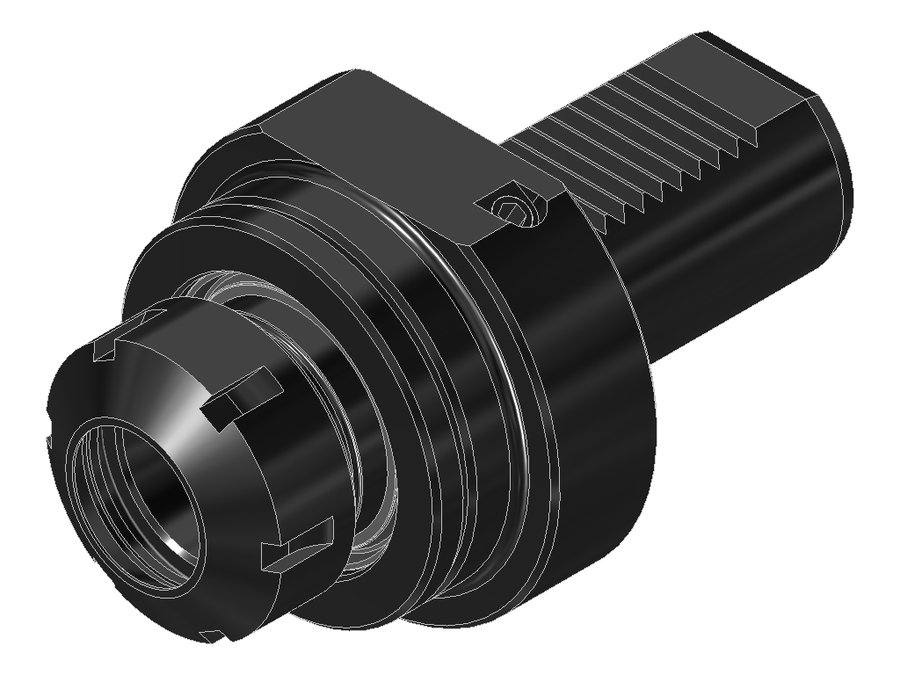

Державка плавающая EWS PH31.4032-VDI, хвостовик Ø40, под цанги, код 320 470E
| Угол выхода | 0° |
|---|---|
| Диаметр корпуса | 68 мм |
| Код интерфейса станка | ZYV04000115 |
| Код интерфейса инструмента | SZD03200295 |
| Размер цанги | ER32 |
| Диаметр буртика | 83 мм |
| Диаметр хвостовика | 40 мм |
| Исполнение | нейтральное |
| Присоединение к станку | VDI40 |
| Присоединение инструмента | цанга ER32 |
| Функциональная длина | 69,8 мм |
| Вылет LPR | 69,8 мм |
| Масса | 1,915 кг |
| Общая длина | 132,8 мм |
| Заказной номер EWS | 122445 |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул PH31.4032-VDI в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание
Державки плавающие
Плавающие державки — державки с плавающим закреплением, которые применяются для режущего инструмента, идущего по предварительно обработанному отверстию. Типичное применение — развёртывание отверстия развёрткой.
Патрон цанговый ER32 DIN 6499
- Диапазон зажима Ø3–20 мм
- Для цанги 320 470E
- Максимальный момент затяжки: 120 Н·м
Другие типоразмеры серии
Державки плавающие EWS, присоединение к станку VDI — 4 позиции серии, EWS.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| PH31.2525-VDI | 25 | VDI25 | цанга ER25 | 60,8 | 60,8 | 108,8 | |
| PH31.3025-VDI | 30 | VDI30 | цанга ER25 | 60,8 | 60,8 | 115,8 | |
| PH31.4032-VDI | 40 | VDI40 | цанга ER32 | 69,8 | 69,8 | 132,8 | Текущая |
| PH31.5040-VDI | 50 | VDI50 | цанга ER40 | 75,8 | 75,8 | 153,8 |
Совместимость
Связанные позиции по данным производителя — 22 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к PH31.4032-VDI.
Цанги18
- 320 470E-Ø 3Цанга ER32 EWS 320 470E-Ø 3, Ø3 мм
- 320 470E-Ø 4Цанга ER32 EWS 320 470E-Ø 4, Ø4 мм
- 320 470E-Ø 5Цанга ER32 EWS 320 470E-Ø 5, Ø5 мм
- 320 470E-Ø 6Цанга ER32 EWS 320 470E-Ø 6, Ø6 мм
- 320 470E-Ø 7Цанга ER32 EWS 320 470E-Ø 7, Ø7 мм
- 320 470E-Ø 8Цанга ER32 EWS 320 470E-Ø 8, Ø8 мм
- 320 470E-Ø 9Цанга ER32 EWS 320 470E-Ø 9, Ø9 мм
- 320 470E-Ø10Цанга ER32 EWS 320 470E-Ø10, Ø10 мм
- 320 470E-Ø11Цанга ER32 EWS 320 470E-Ø11, Ø11 мм
- 320 470E-Ø12Цанга ER32 EWS 320 470E-Ø12, Ø12 мм
- 320 470E-Ø13Цанга ER32 EWS 320 470E-Ø13, Ø13 мм
- 320 470E-Ø14Цанга ER32 EWS 320 470E-Ø14, Ø14 мм
- 320 470E-Ø15Цанга ER32 EWS 320 470E-Ø15, Ø15 мм
- 320 470E-Ø16Цанга ER32 EWS 320 470E-Ø16, Ø16 мм
- 320 470E-Ø17Цанга ER32 EWS 320 470E-Ø17, Ø17 мм
- 320 470E-Ø18Цанга ER32 EWS 320 470E-Ø18, Ø18 мм
- 320 470E-Ø19Цанга ER32 EWS 320 470E-Ø19, Ø19 мм
- 320 470E-Ø20Цанга ER32 EWS 320 470E-Ø20, Ø20 мм
Гайки цанговые1
- 132 (EWS 104741)Гайка EWS 132, код 1320, тип UM/RD
Ключи и отвёртки1
- 232 (EWS 106733)Ключ для зажимной гайки EWS 232
Документы по позиции
Для этой позиции документы пока не привязаны.
