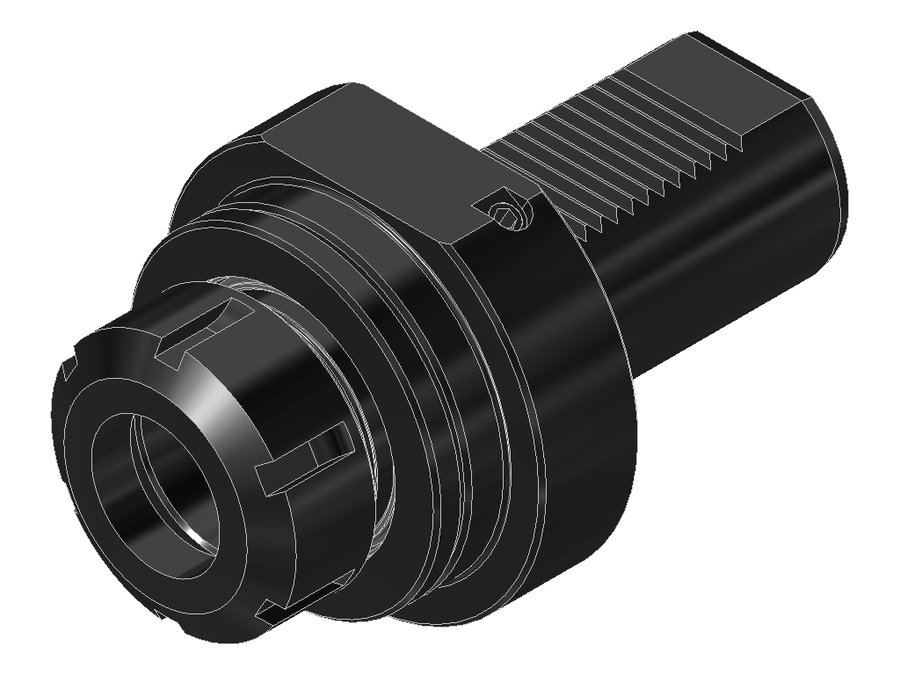

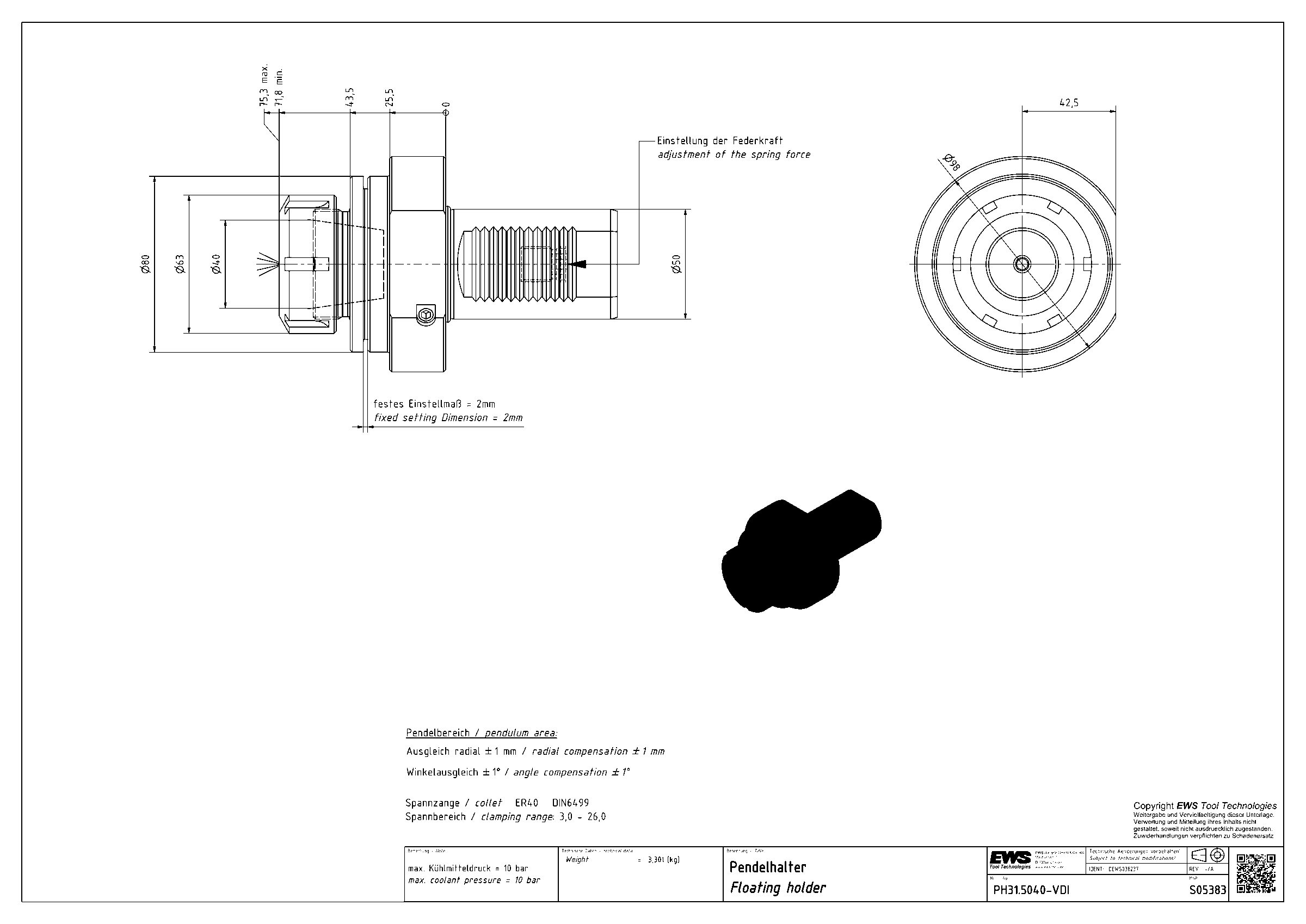

Державка плавающая EWS PH31.5040-VDI, хвостовик Ø50, под цанги, код 400 472E
EWS · Державки плавающие EWS, присоединение к станку VDI · арт. PH31.5040-VDI

Державка плавающая EWS PH31.5040-VDI, хвостовик Ø50, под цанги, код 400 472E

Угол выхода0°
Диаметр корпуса80 мм
Код интерфейса станкаZYV05000115
Код интерфейса инструментаSZD04000295
Размер цангиER40
Диаметр буртика98 мм
Диаметр хвостовика50 мм
Исполнениенейтральное
Присоединение к станкуVDI50
Присоединение инструментацанга ER40
Функциональная длина75,8 мм
Вылет LPR75,8 мм
Масса3,301 кг
Общая длина153,8 мм
Заказной номер EWSS05383

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул PH31.5040-VDI в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державки плавающие

Плавающие державки — державки с плавающим закреплением, которые применяются для режущего инструмента, идущего по предварительно обработанному отверстию. Типичное применение — развёртывание отверстия развёрткой.

Патрон цанговый ER40 DIN 6499

  • Диапазон зажима Ø4–26 мм
  • Для цанги 400 472E
  • Максимальный момент затяжки: 160 Н·м

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки плавающие EWS, присоединение к станку VDI — 4 позиции серии, EWS.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
PH31.2525-VDI25VDI25цанга ER2560,860,8108,8
PH31.3025-VDI30VDI30цанга ER2560,860,8115,8
PH31.4032-VDI40VDI40цанга ER3269,869,8132,8
PH31.5040-VDI50VDI50цанга ER4075,875,8153,8Текущая

Совместимость

Связанные позиции по данным производителя — 4 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к PH31.5040-VDI.

Принадлежности и оснастка для настройки инструмента2

  • MW-VDI50Приспособление монтажное EWS MW-VDI50
  • UMB100Приспособление монтажное EWS UMB100

Гайки цанговые1

Ключи и отвёртки1

Документы по позиции

Для этой позиции документы пока не привязаны.
